SOLIDWORKS异型孔增加需要的螺纹孔规格

对于螺纹装饰线来说，为轴类或者孔类特征添加螺纹，一般情况下SOLIDWORKS自带的螺纹的规格是标准规格，若对于没有对应规格的螺纹装饰线，需要如何操作？

螺纹装饰线的规格是由Toolbox插件控制的。一起来看看具体的操作步骤！

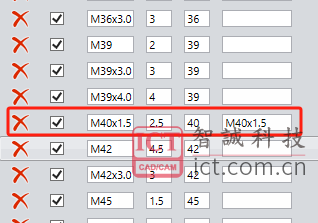

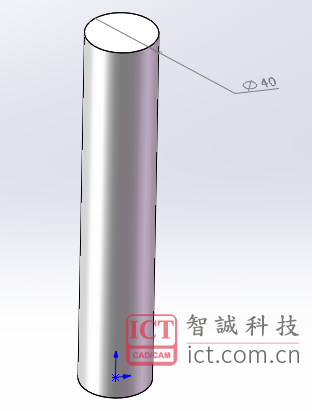

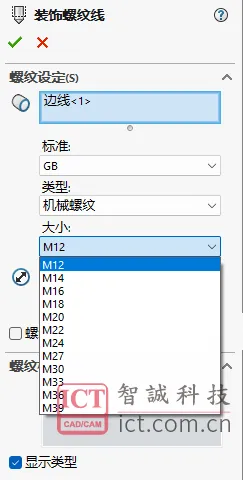

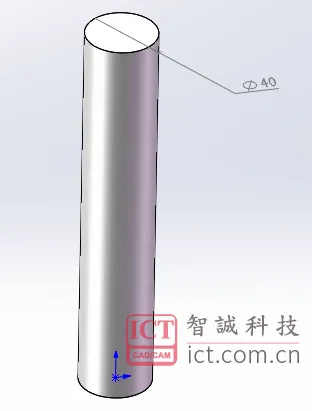

1、如我们为一个直径为40的轴添加螺纹装饰线，在未配置的螺纹参数上未显示出M40的规格螺纹。

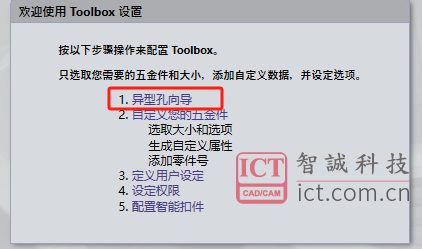

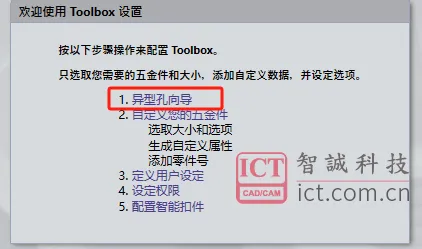

2、进入SOLIDWORKS Toobox插件中，点击【异型孔向导】。

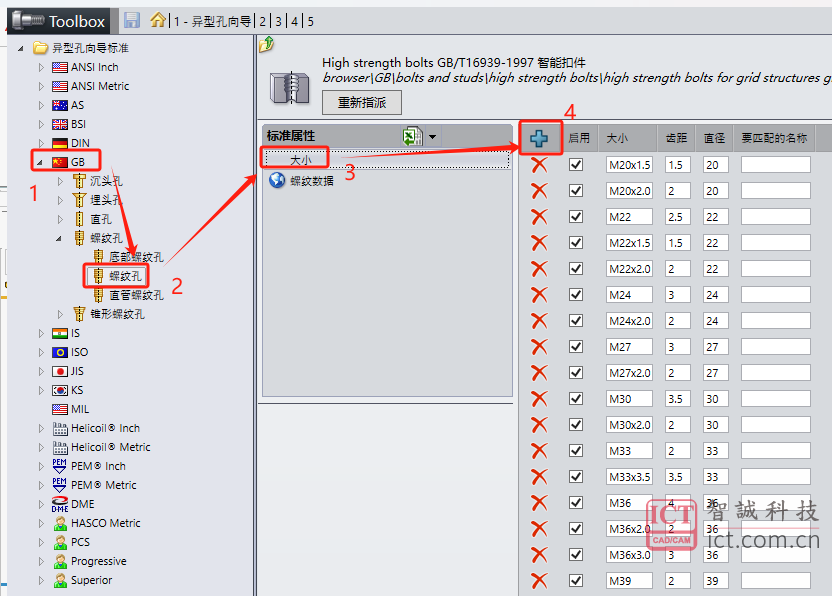

3、以GB标准为例，点击【GB】/【螺纹孔】/【大小】，点击蓝色十字图标，即可添加标准中未出现的螺纹规格。

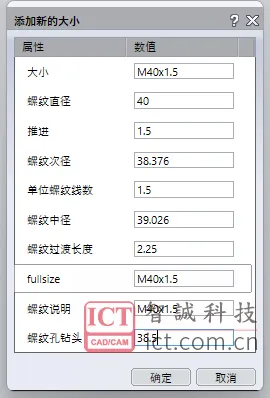

4、添加螺纹大小、螺距、公称直径、螺纹数据匹配名称。

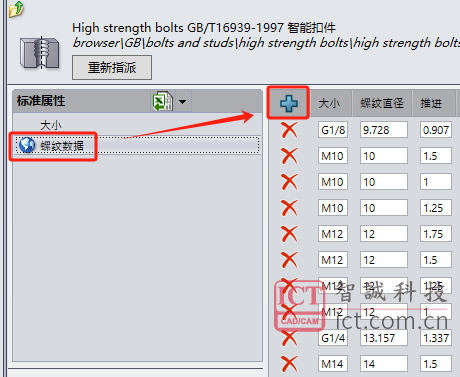

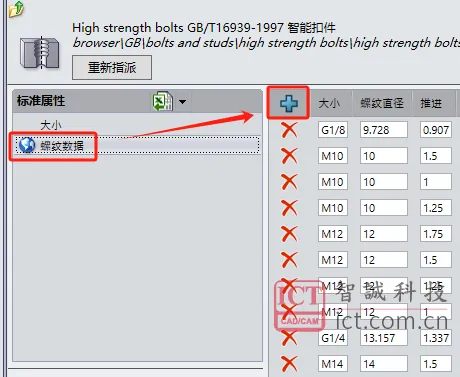

5、添加螺纹大小后，需要继续添加螺纹数据。

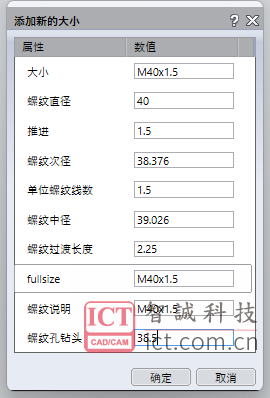

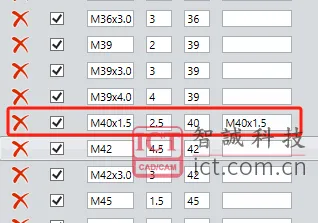

6、添加螺纹参数；

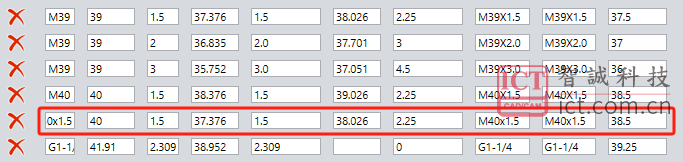

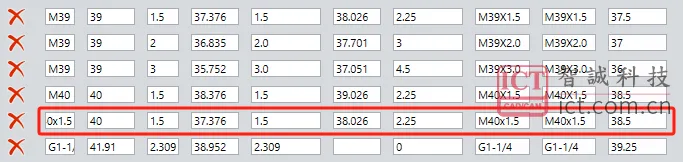

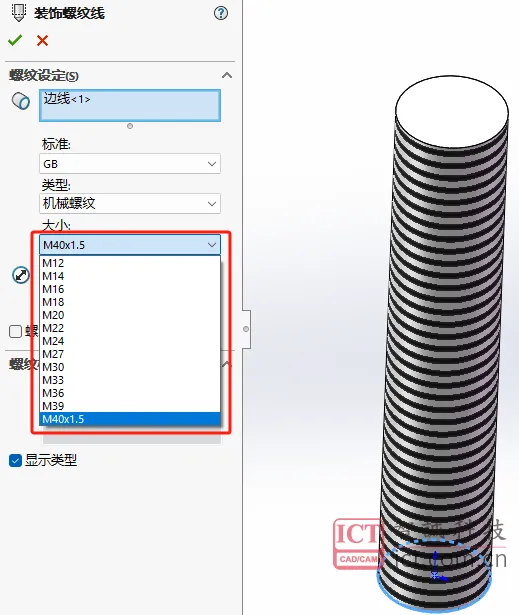

7、添加完成后，即可在螺纹装饰线的大小中，找到刚加入的规格。

以上就是SOLIDWORKS异型孔增加需要的螺纹孔规格的详细步骤，如有疑问或建议欢迎前往问答社区讨论交流！
