SOLIDWORKS模型尺寸更改后,更改的尺寸自动高亮

日期:2024-11-04 发布者: 智诚科技小编 浏览次数:

有些SOLIDWORKS用户在进行模型设计更改时,希望可以看到模型尺寸更改后,打开工程图后,视图中的相应的尺寸能够高亮显示,从而快速识别工程图中更改的尺寸;能够

有些SOLIDWORKS用户在进行模型设计更改时,希望可以看到模型尺寸更改后,打开工程图后,视图中的相应的尺寸能够高亮显示,从而快速识别工程图中更改的尺寸;能够更加直观的了解到哪些地方有修改。那么我们需要怎么设置呢?和智诚一起来看看操作步骤!


解决方法:

1、打开SOLIDWORKS,在工具栏上 点 - 工具 - 系统选择颜色 - 工程图、更改的尺寸,将”在打开时为更改过的工程图尺寸使用指定颜色“勾选上

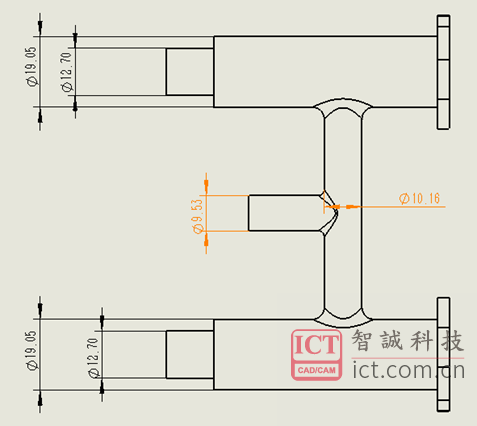

以上设置完成后的显示效果:


以上就是SOLIDWORKS模型尺寸更改后,打开工程图尺寸自动高亮的操作步骤,如有疑问或建议欢迎前往问答社区讨论交流!
