SOLIDWORKS 新增功能 – 设计和建模增强R2024x FD03

您不必等到年度发布后才能开始使用 SOLIDWORKS 的最新功能，包括 CAD、协作和数据管理增强功能，因为功能交付 （FD） 全年都会提供增强功能。

SOLIDWORKS R2024x FD03 的最新更新现已推出，增强功能包括曲面干涉检查、更好的电气和机械设计师协作功能、在 3DEXPERIENCE SOLIDWORKS 中使用 SOLIDWORKS PDM 的能力等等！

这些增强功能适用于 3DEXPERIENCE SOLIDWORKS、SOLIDWORKS with Cloud Services 和 SOLIDWORKS with Collaborative Designer for SOLIDWORKS。

让我们来了解一下新增功能。

在干涉检查中包括表面体 – 检测实体和曲面之间的交点。

大家都知道我们可以对实体零件之间进行干涉检查，但我们增加了检查实体零件和表面之间干涉的功能。此外，还可以在曲面和其他曲面之间运行干涉检查。有时，导入的几何体 （例如要在装配体中使用的零部件） 以曲面实体的形式出现，您需要检查干涉。

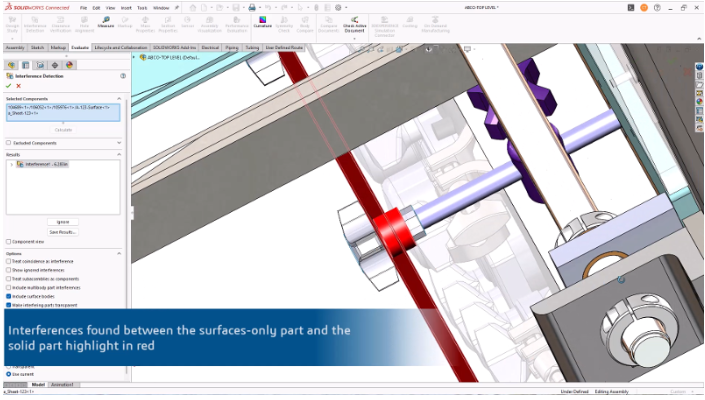

检查曲面和实体零件之间的干涉，以及曲面和其他曲面之间的干涉。

ECAD/MCAD 改进

通常，电气设计师和机械设计师之间的沟通以非常松散的方式进行，这很耗时，也不是最理想的工作流程。通过改进的 CircuitWorks 协作功能消除通信障碍，使机械设计师和电气设计师能够轻松地来回发送更改。通过捕获机械工程师所做的电路板更改，并允许电气设计人员了解电路板装配体并将其与设计的最新版本进行比较，改进 ECAD/MCAD 协同设计。

此外，通过新的 Cadence OrCAD X 集成，您可以识别 PCB 装配的新装配，然后将其导出到 CircuitWorks，并将其发送给电气设计师进行审核。

当涉及到线束和电线时，事情可能会变得复杂，那么您如何设计呢？然后你如何制造它呢？无论何时向制造部门提供线束和电缆或线束信息，都必须将其展平，以便他们能够制造。当然，您具有展平功能，但现在您有更多选择。例如，对于具有“反向”或“% 更改”功能的展平装配体配置，您可以使用拉直编辑方法编辑由离散线束或单段组成的线束。

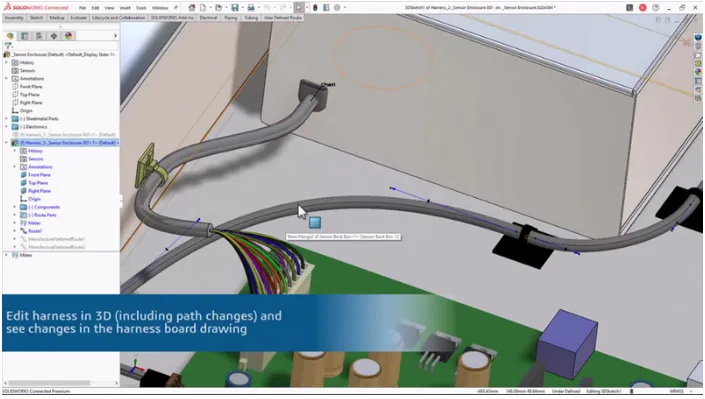

编辑由离散导线束或单段组成的线束。

此外，对电气线束设计的选定更改现在将以可预测的方式对展平配置进行增量更新，并保持对原始设计的手动优化。

此外，您可以更高效地处理位于束或环中的接头;将连接点定位在展平平面上的电气回路中;，然后在线束展平过程中将多芯接头旋转到展平平面。

上述 ECAD/MCAD 增强功能让您在展平导线时拥有更多控制权，并通过在展平过程中更好地处理电气接头来加快设计更改的创建以及线束设计和文档编制。

将 SOLIDWORKS PDM 与 3DEXPERIENCE SOLIDWORKS 集成 – 灵活地在本地或云端保存。

对于 SOLIDWORKS PDM 用户来说，这是个好消息。在 3DEXPERIENCE SOLIDWORKS 中，您可以设置一个新选项，使您能够将零件保存到机器本地的 SOLIDWORKS PDM。在我的同事 Salih Alani 即将发布的博客中了解有关此增强功能的更多信息。

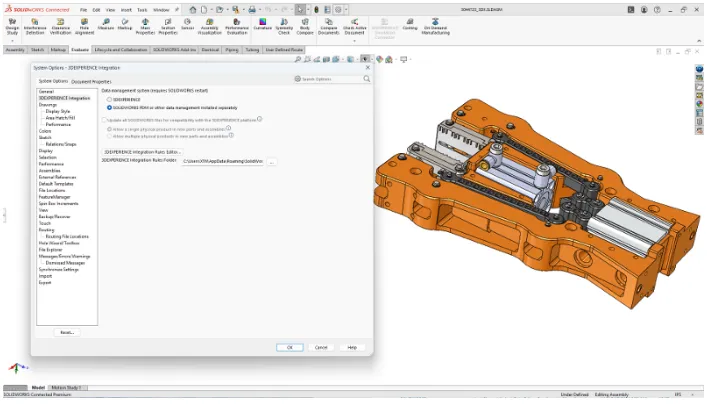

通过一个新选项，您可以保存到 SOLIDWORKS PDM 数据库。

要查看这些增强功能以及更多实际应用，包括产品管理团队的最爱，请参阅 3DSWYM 社区上的此帖子，您可以在其中与同行联系并了解所有 SOLIDWORKS 新闻。
