SOLIDWORKS工程图如何定制国标样式的剖切符号

大家绘制工程图时，常常会有这样的发现，当SOLIDWORKS某些标注和注解在使用时候，与国标标注与注解有所区别，用户为了保证工程图制图规范，因此需要对SOLIDWORKS的工程图的标注与注解需要做相应调整，具体如何操作呢，这里以剖面样式的剖切符号为例，给大家做具体演示。

一、SOLIDWORKS现有剖切符号

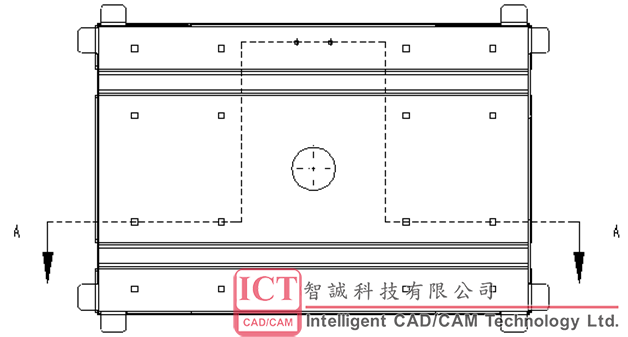

  SOLIDWORKS默认情况下的剖切符号通常情况是虚线，如图所示，用户在绘制工程图时可能会不习惯，因此会需要修改剖切符号的样式。

二、国标样式剖切符号调整

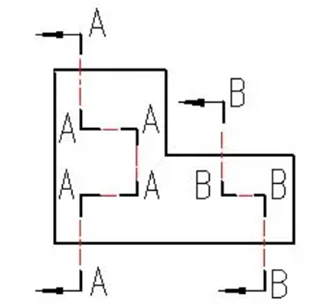

  国标样式剖切符号：在视图上剖切符号的起点与结束位置、剖切符号转折位置使用粗短线绘制，连接部分会使用虚线绘制。

SOLIDWORKS中调整如下：

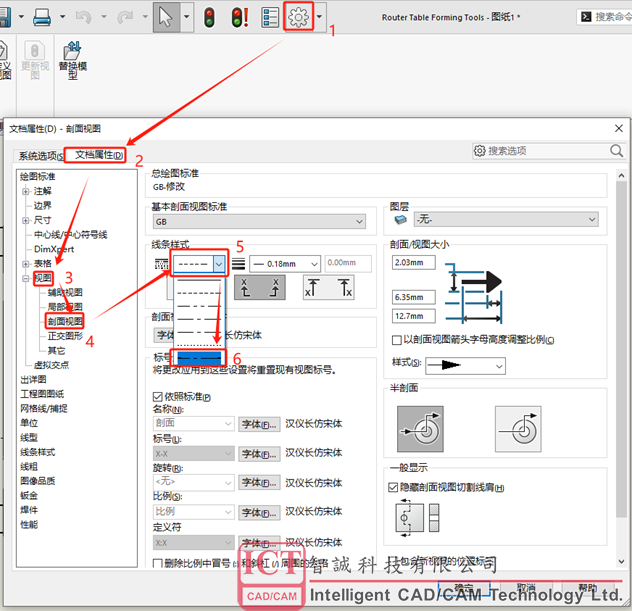

如该属性是属于【文档属性】，只能保存于特定的模板中，因此在调整该属性时需要打开工程图模板进行修改属性。首先需要打开SOLIDWORKS的【选项】/【文档属性】/【视图】/【剖面视图】/【线条样式】，选中合适的剖切符号。

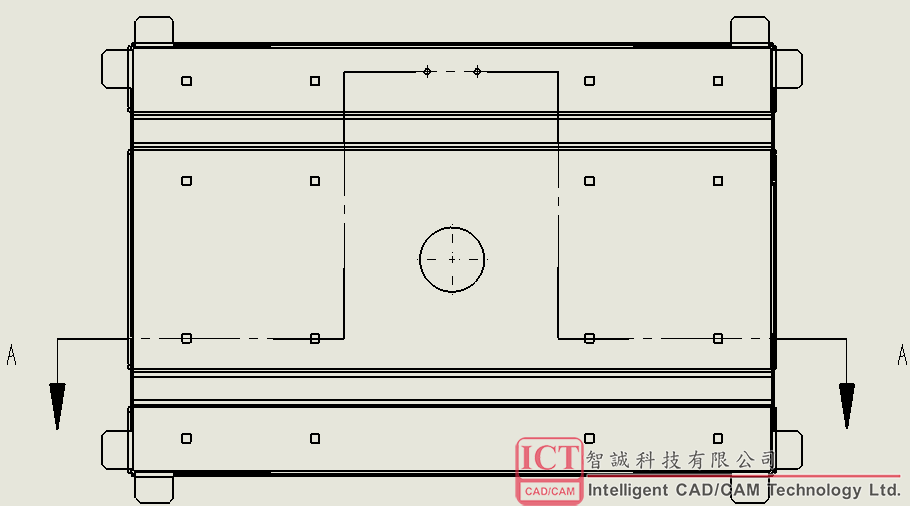

生成效果如图所示：可以实现国标所要求的规范。

附注：剖切符号的线条样式可以自定义：

方法：

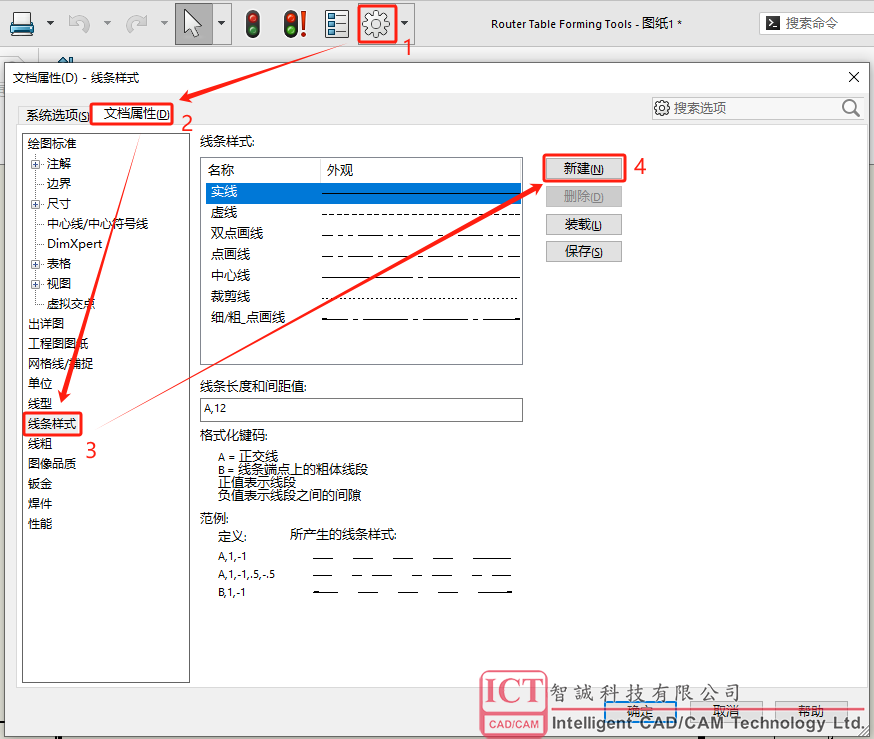

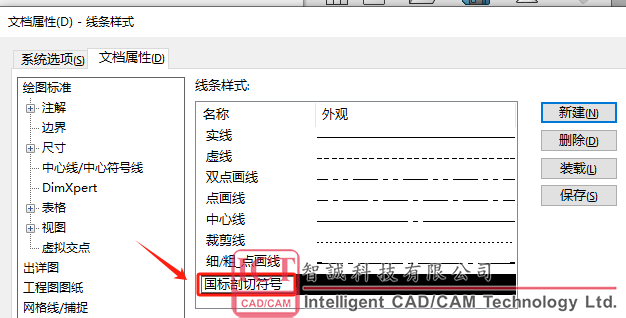

1、如该属性是属于【文档属性】，只能保存于特定的模板中，因此在调整该属性时需要打开工程图模板进行修改属性。首先需要打开SOLIDWORKS的【选项】/【文档属性】/【线条样式】/【新建】，可以制作自定义的线条样式。

2、定义新线条样式的名称：

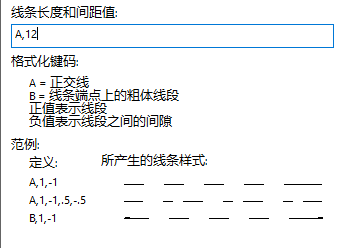

3、定义新线条的格式化键码：

以A,1,-1,0.5,-0.5为例：
1）A与B参数的区别为，A参数代表线条两端不加粗，B参数代表线条两端加粗，如图所示：

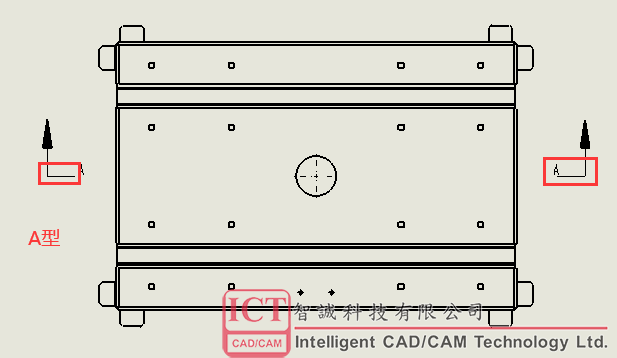

A参数线型

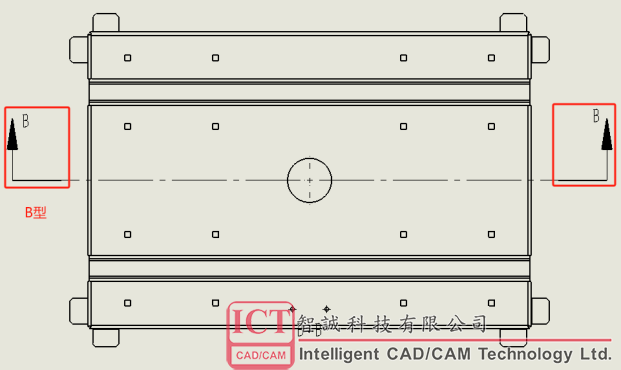

B参数线型

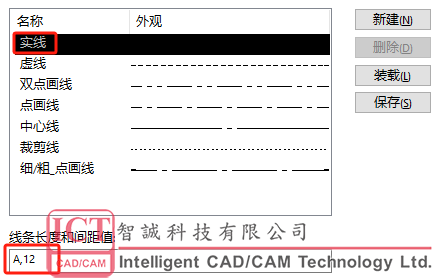

2）1,1,0.5,-0.5，表示一条线型两段线段，1,-1和0.5,-0.5这两组，以1,-1为例子，正值1表示线段的长度，负值1表示，线段与线段直接的间隙，如点划线或虚线的间隙。如果需要表示实线，就不需要负值，可以这样表示A,12即可。

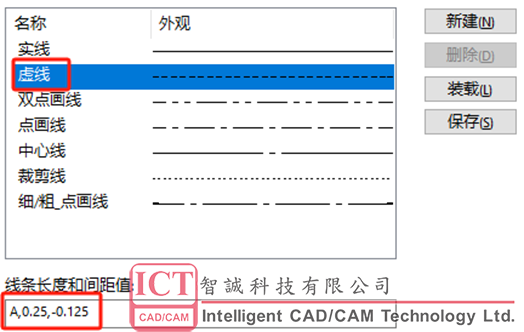

虚线为例的表达方式：
A,0.25,-0.125表示：线条两端不加粗，线段0.25，虚线的间隙为0.125。

以上就是SOLIDWORKS现有剖切符号与国标样式剖切符号调整的具体方法，欢迎大家在评论区互动交流更多SOLIDWORKS使用经验。
