3DQuickMold自动加载顶针修建顶针

当导入非SOLIDWORKS格式模具时，如何使用3DQuickMold自动加载顶针修建顶针：

1. 打开其他格式文件，并保存。

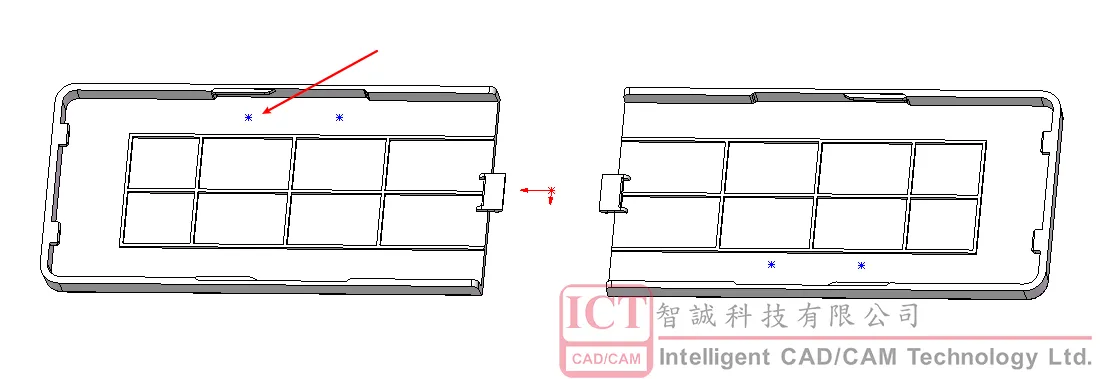

2. 打开产品零件，并对零件添加顶针定位点

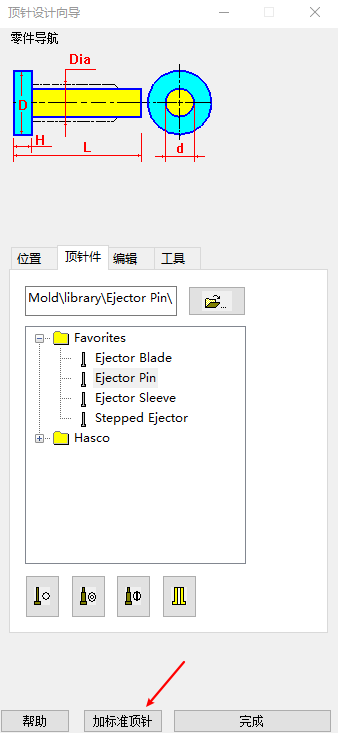

3. 切换至装配体，并选择所需要的加载的顶针类型，然后点击加载

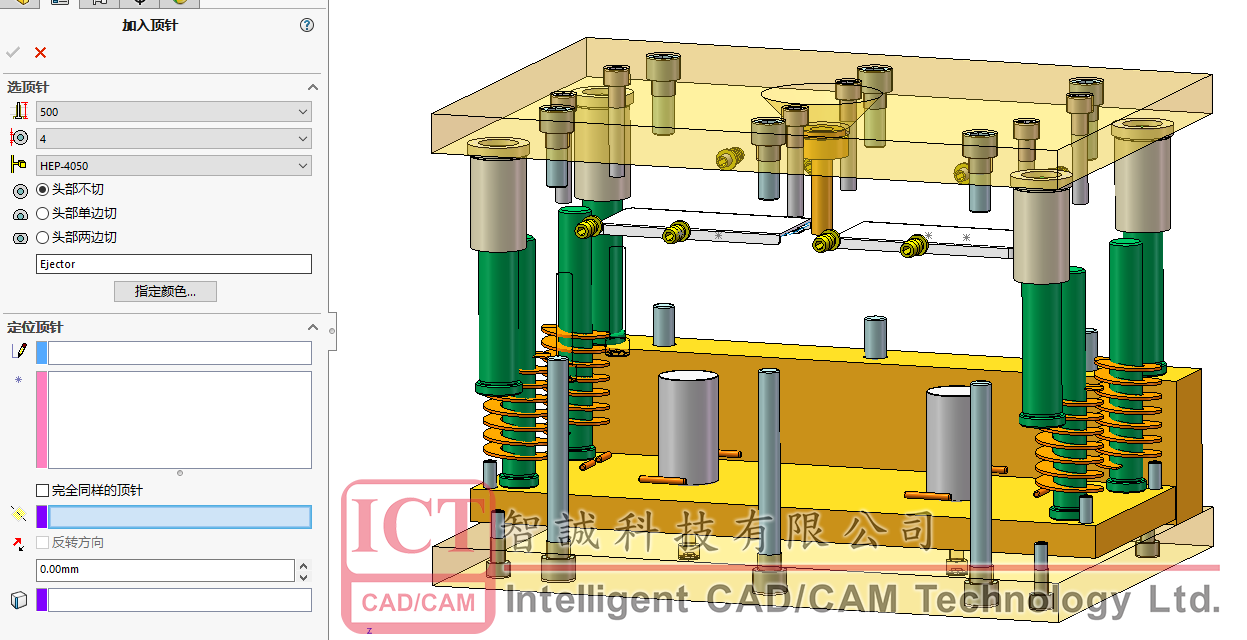

4. 隐藏零件，以便更好选择，并选定顶针规格

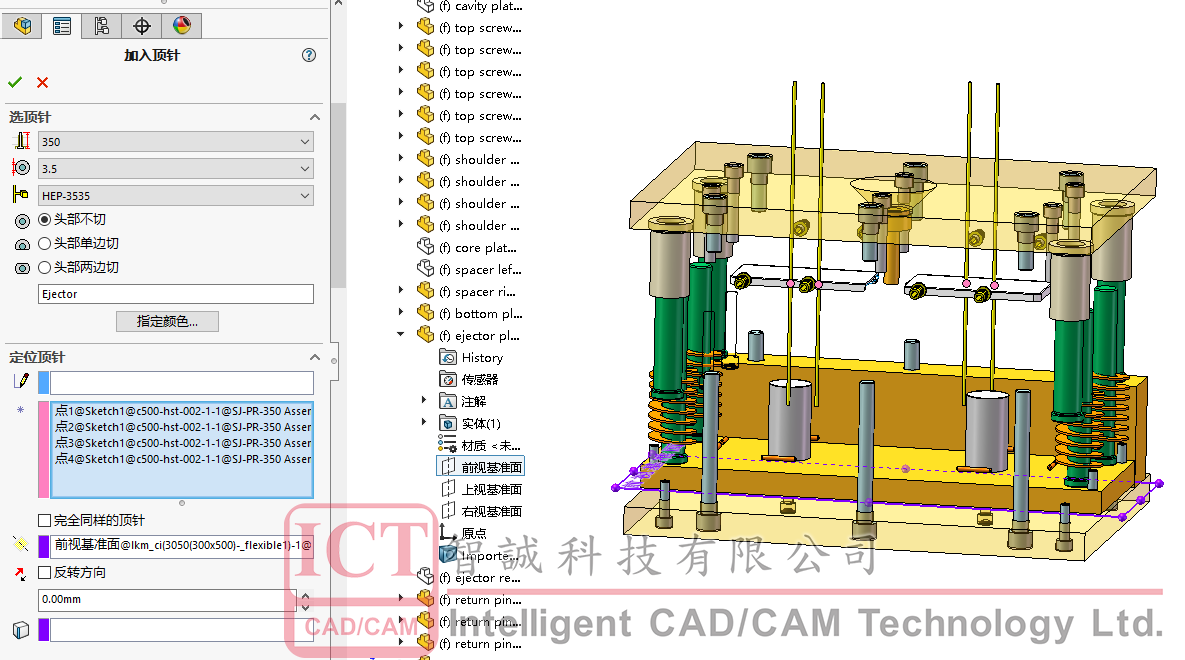

5. 选择顶针板基准面及顶针定位点。注：此处只能选择基准面无法选定零件面，如无基准面需手动创建

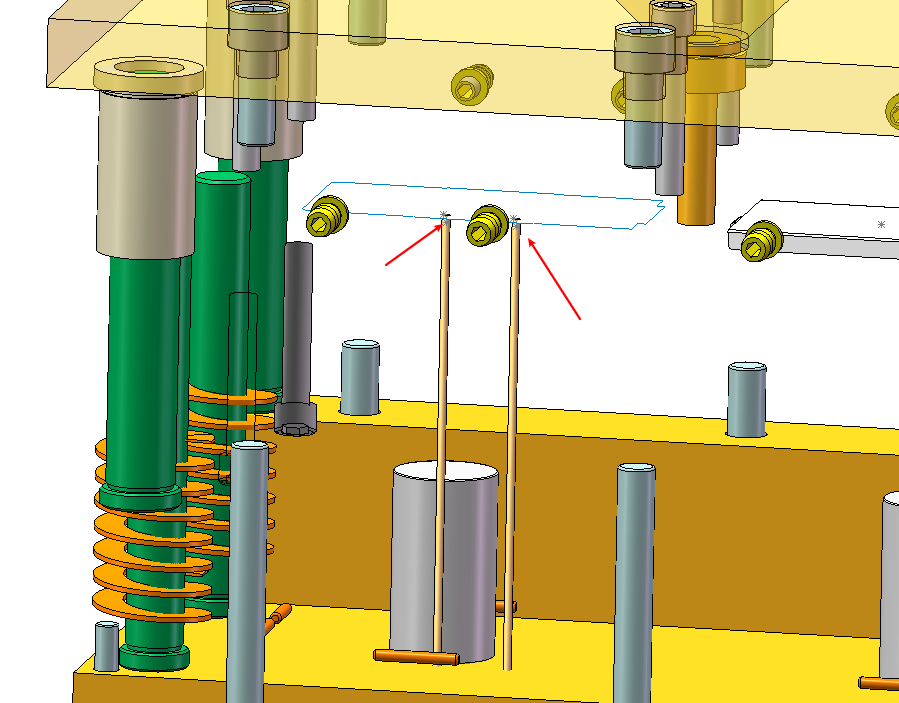

6. 点击确定，软件将自定生成并装配顶针。

7. 修建顶针时，需要参考零件所修剪出曲面，故在修建顶针时，需生成零件下模面

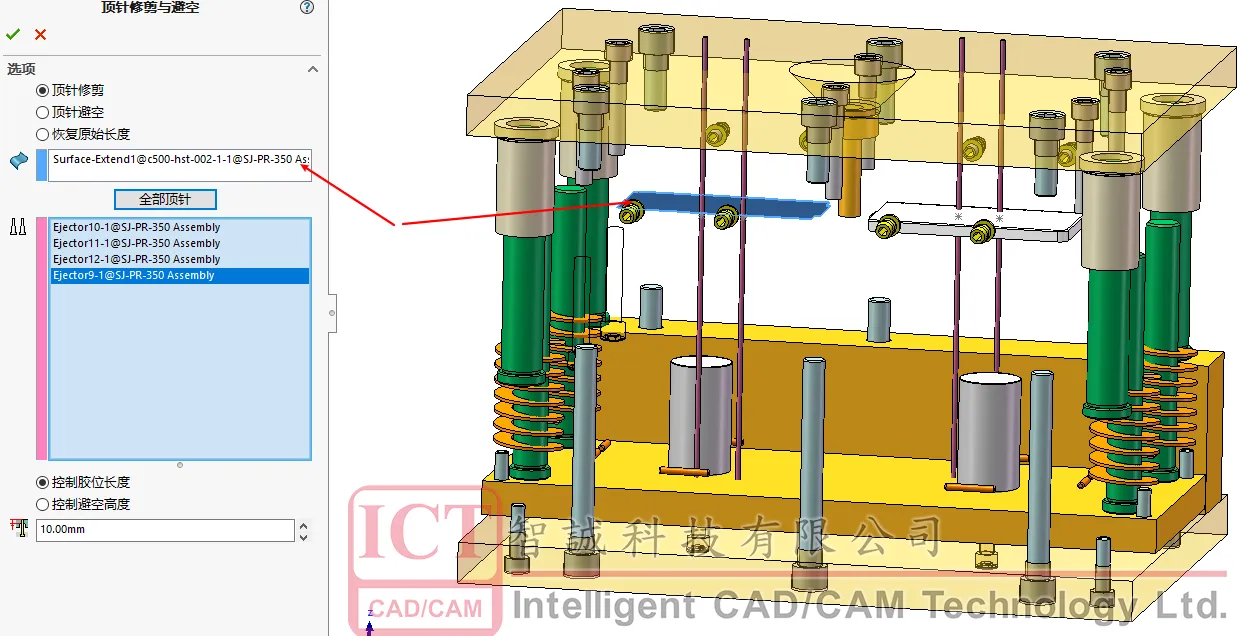

8. 选择修建/开孔，对顶针进行修建；修建面选择零件中所创建下模面，或者复制顶针裁剪面

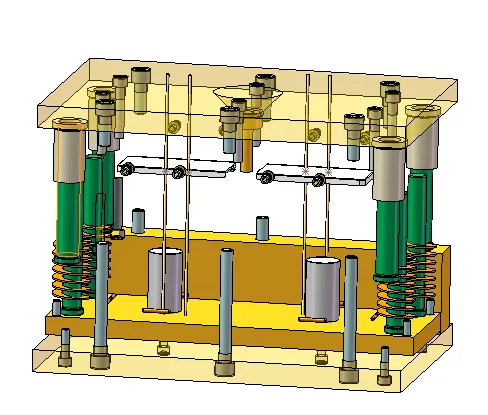

9. 点击确定，软件将自动修建顶针
