SOLIDWORKS模具插件——实体分模

前言

在过去，谈到SOLIDWORKS模具设计，大家第一反应都觉得它用起来不是很方便，市面上模具设计类软件有很多，SOLIDWORKS与之对比确实没有优势，但现在，SOLIDWORKS开发了专注于塑胶模具的插件——3DQuick Mold。

什么是3DQuick Mold?

3DQuick Mold针对产品分模、产品排布、模架设计与选型、顶针设计、冷却水路、滑块与斜顶、标准件库、镶件设计、电机设计、流道与浇口等方面拥有着完整的模具设计解决方案。今天给大家简单介绍一下3DQuick Mold的实体分模功能，一起来看如何实现。

1、首先，我们打开一个step文件，先对模型进行检查和输入诊断，修复零件的错误面。利用“移动复制实体”功能，将文件摆放到合适的位置（产品的型腔向上，型芯向下，此时Z轴保证向上）。

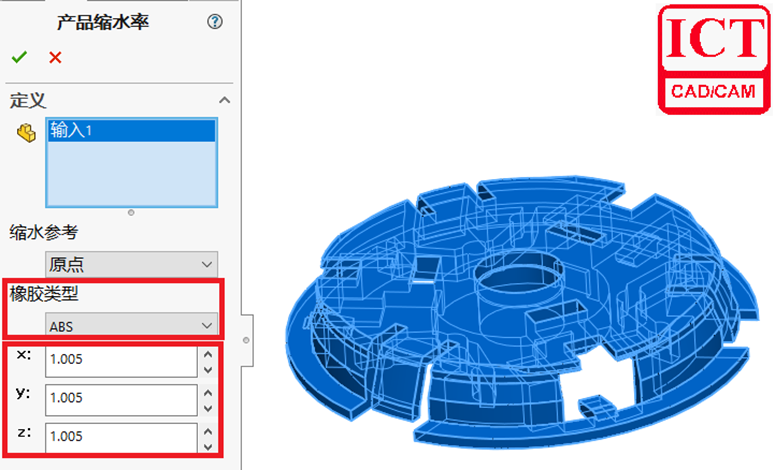

2、对模型进行拔模分析，将需要拔模的面进行调整，调整结束后，为模型定义“材料ABS”和“缩水率1.005”。

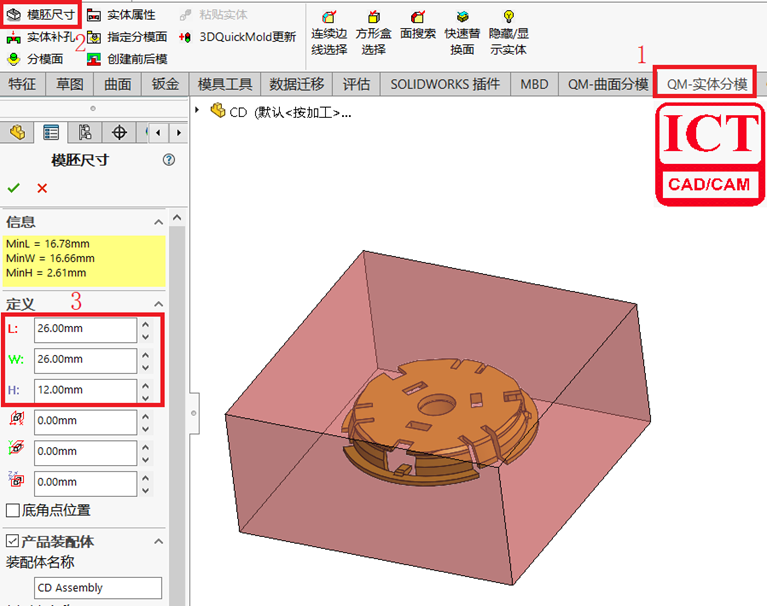

3、点击“QM—实体分模”，再点击“模胚尺寸”，胚料的长宽高我们给三个合适的值26，26,12.

4、使用3DQM的实体补孔功能或者自行绘制实体，将零件的缺口部分进行补齐，且保证每一个实体能从胚料的6个面方向抽出。（此处3DQM的实体补孔功能，快速替换面，SOLIDWORKS自带的压凹功能，都能帮助我们快速补孔）。

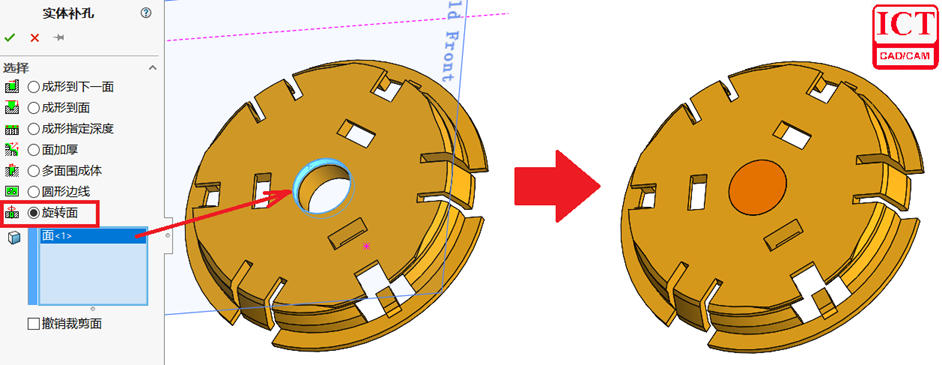

4.1：补孔技巧（实体补孔——旋转面）：

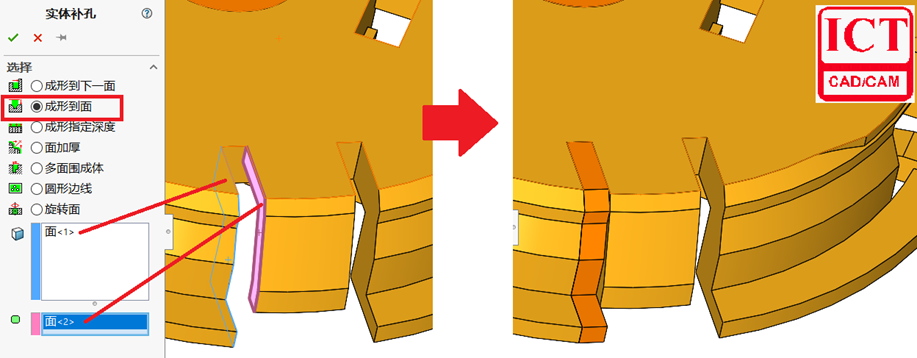

4.2：补孔技巧（实体补孔——成型到面）：

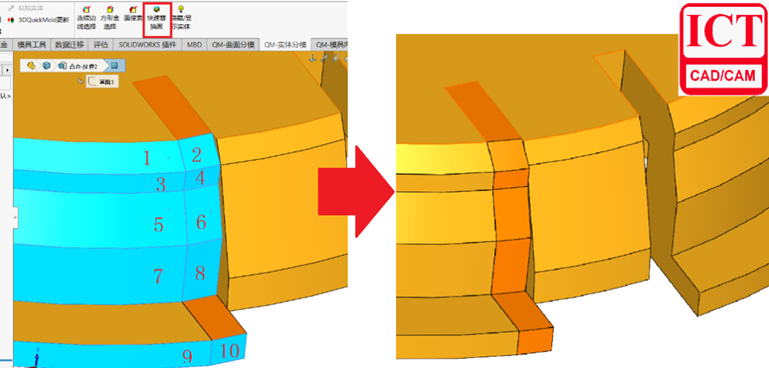

4.3：补孔技巧（实体补孔——快速替换面）：

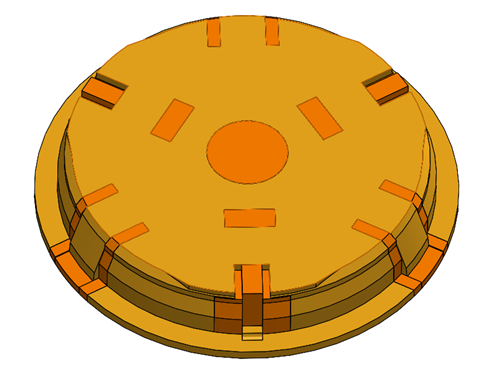

5、将所有实体补齐之后，如下图所示：

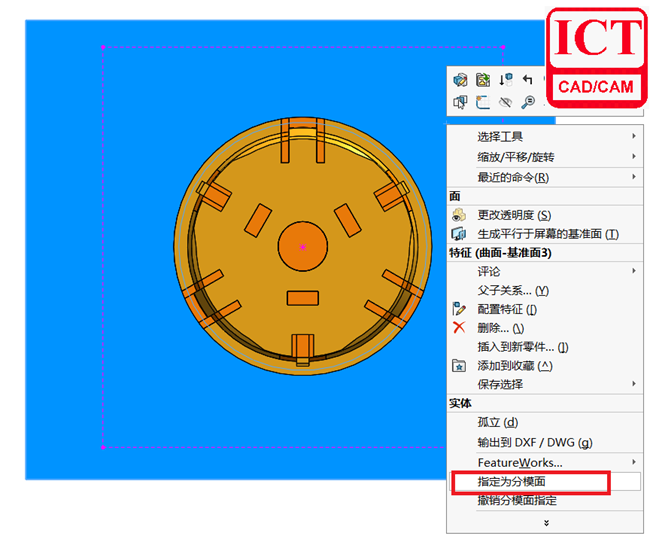

6、 绘制一个平面，该平面要超出毛胚面积，绘制好后指定该平面作为分模面。

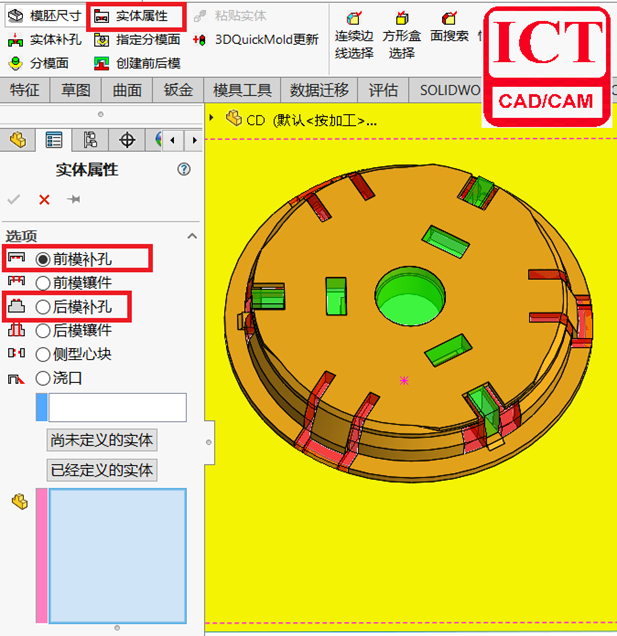

7、点击“实体属性”，把之前补齐的实体批量设置为前模补孔和后模补孔。如果存在侧型芯就设置成侧型芯。

8、最终点击“创建前后模”，等待分模成功。

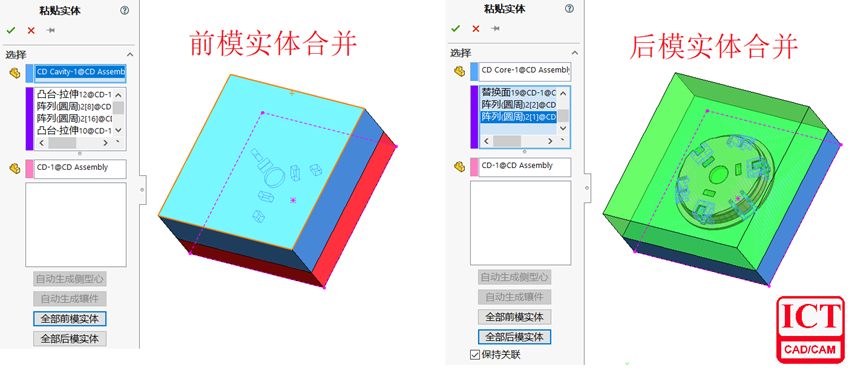

9、分模成功后，将前模实体合并到前模上，后模实体合并到后模上

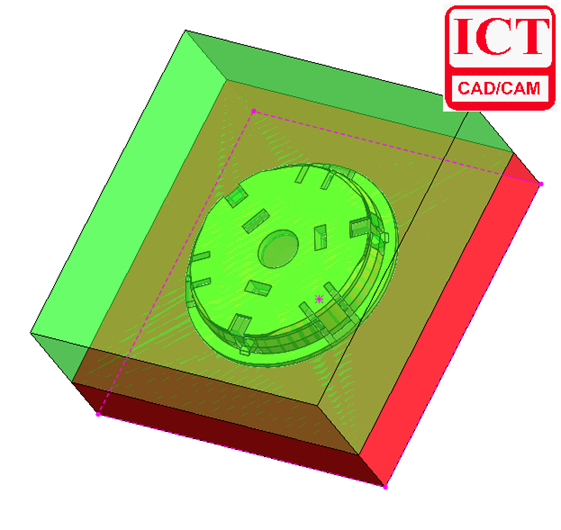

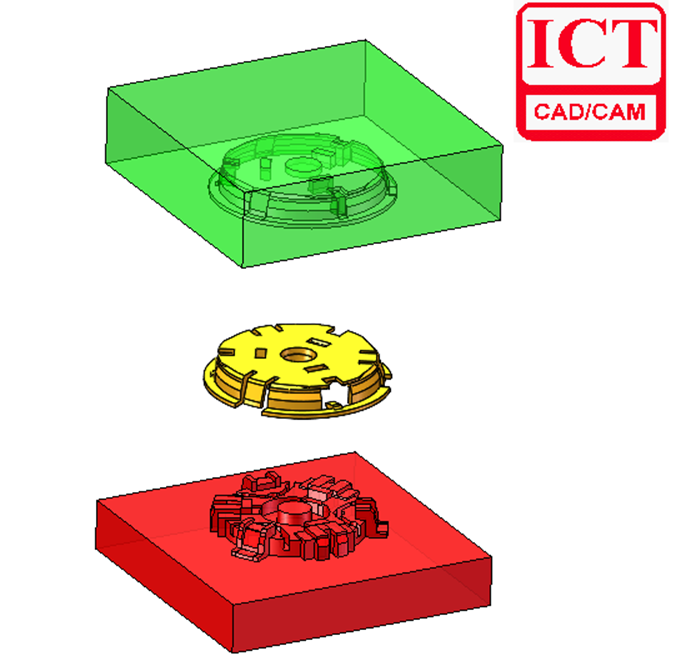

10、最终的分模结果如下所示：

以上就是 SOLIDWORKS模具插件3DQuick Mold实体分模教程操作步骤
