SOLIDWORKS Electrical Viewer应用介绍

电气项目图纸设计完成后，当工程师或者调试人员仅需要查看电气图纸，而不需要编辑图纸的情况下，只能导出DWG文件或者PDF文件查看，此时的文件数据与项目数据再无关联，容易出现数据不一致；如果使用SOLIDWORKS Electrical 打开查看，则会占用许可证，影响工程师的设计工作。

为此，达索SOLIDWORKS推出SOLIDWORKS Electrical Viewer客户端，用于查看SOLIDWORKS Electrical设计的电气项目图纸，如图1所示。（适用于2021及以上版本）

图1 SOLIDWORKS Electrical Viewer

启用SOLIDWORKS Electrical Viewer的步骤

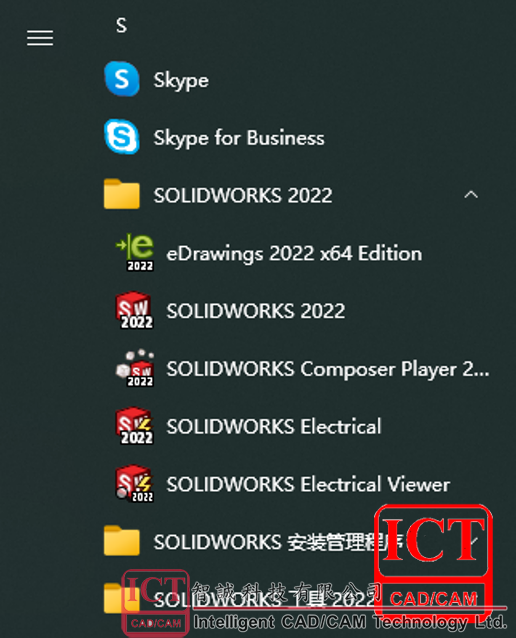

1. 单击 Windows 开始菜单àSOLIDWORKS 202XàSOLIDWORKS Electrical Viewer，如图2所示；

图 2

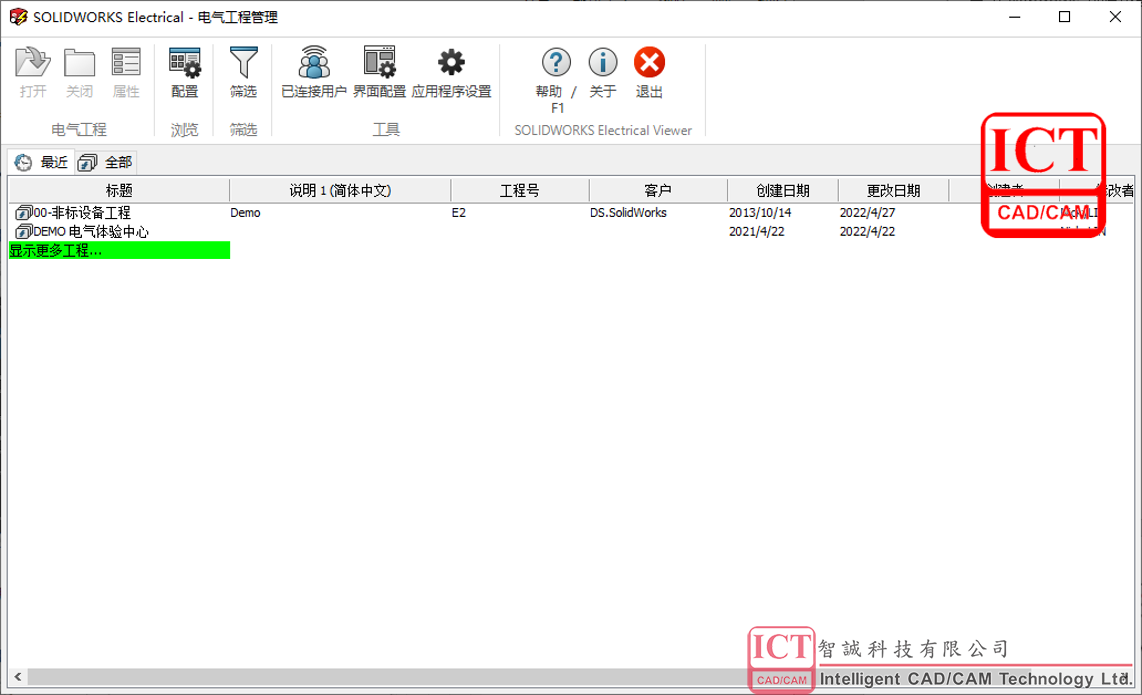

2. 打开后，显示” SOLIDWORKS Electrical-电气工程管理“界面，管理器显示于设计软件一致的项目列表，如图3所示；

图3

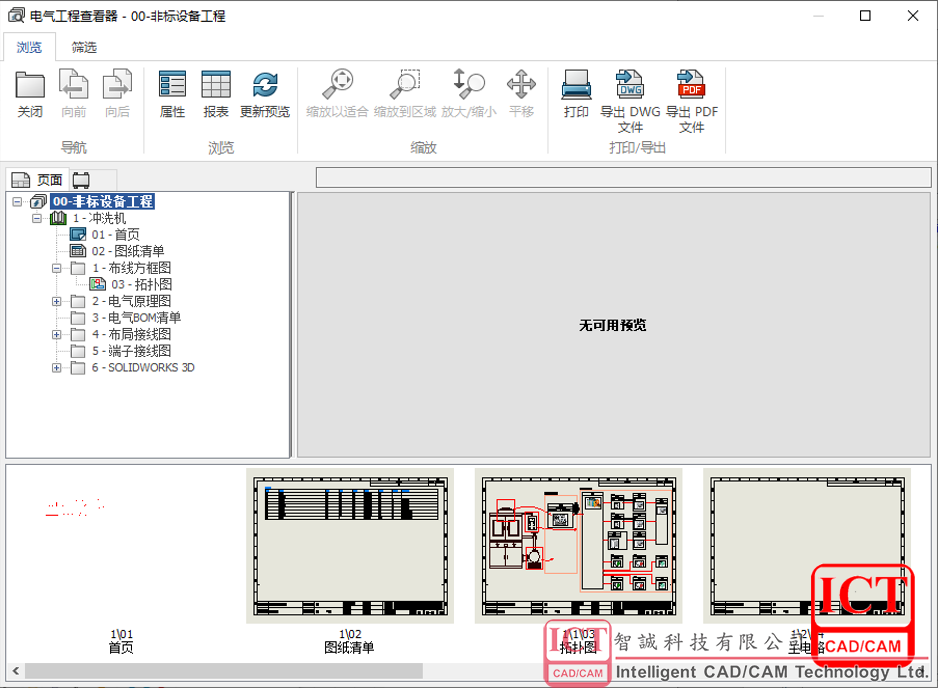

1. 双击打开所需项目，可以查看图纸，导出BOM报表以及导出PDF或者DWG文件，如图4所示；

图4

2. SOLIDWORKS Electrical Viewer 主要用于客户端/服务器安装类型（连接至其中存储了 SOLIDWORKS Electrical 数据的 SQL 服务器实例并连接至协同服务器）
3. 使用SOLIDWORKS Electrical Viewer的好处
1. 不占用软件License许可证，
2. 可用于形象地查看 SOLIDWORKS Electrical 页面，但无法用于修改这些页面，
3. 提供给非设计人员使用。

参考内容：SOLIDWORKS 官网，SOLIDWORKS Electrical 帮助文档
