SolidWorks Electrical定义电缆

SolidWorksElectrical 3D 布线及电缆模块(需要solidworks Routing)允许自动生成柜内或与机器间的电缆布线，并自动优化和计算电缆和线的长度。那么在SolidWorksElectrical 3D 中如何定义电缆呢？

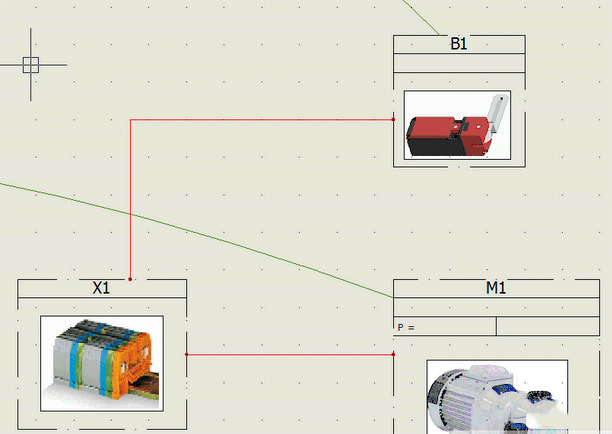

（1）双击电缆。

（2）选择电缆系列：<在分类中>选择系列为U-1000RVFV  （搜索自动进行）。
（3）选择导线。

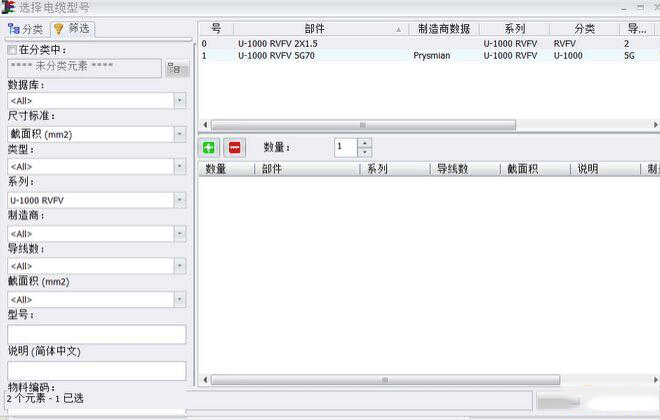

（4）选择电缆U-1000RVFV  。如下图所示：

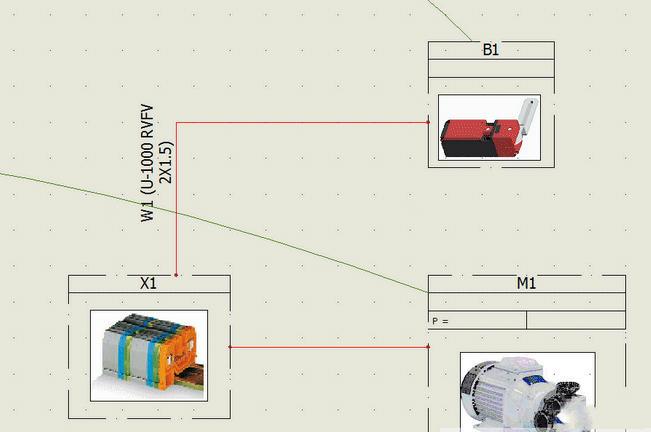

（5）定义电缆：单击<添加设备型号>，单击<选择>会看到。如下图所示：
