SOLIDWORKS Electrical如何在转移管理标识中添加线号变量

我们日常在使用SOLIDWORKS Electrical的转移管理功能时，默认情况是这样：

06-4即第6页的第4列，但实际情况是，这样还是不能完整的表达指向。以A4图纸为例，6行8列的情况下，即35*37的区域下，可能有几个图纸跳转，这时候，默认的转移管理变量组合就不能满足要求了。

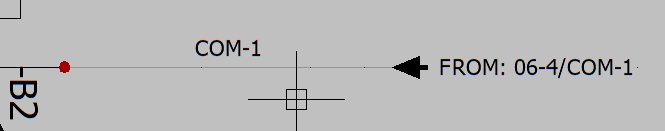

现在我们就以为例，其中+24V-1是引用电线线号那边的变量，即要完成这种转移标识，需要两部分变量：转移管理+线号。

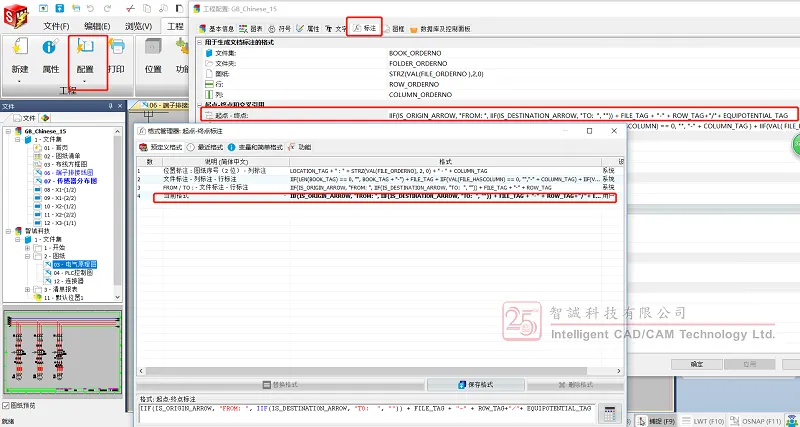

首先，我们打开工程-配置-工程-标注-起点&终点-fx，如下图所示：

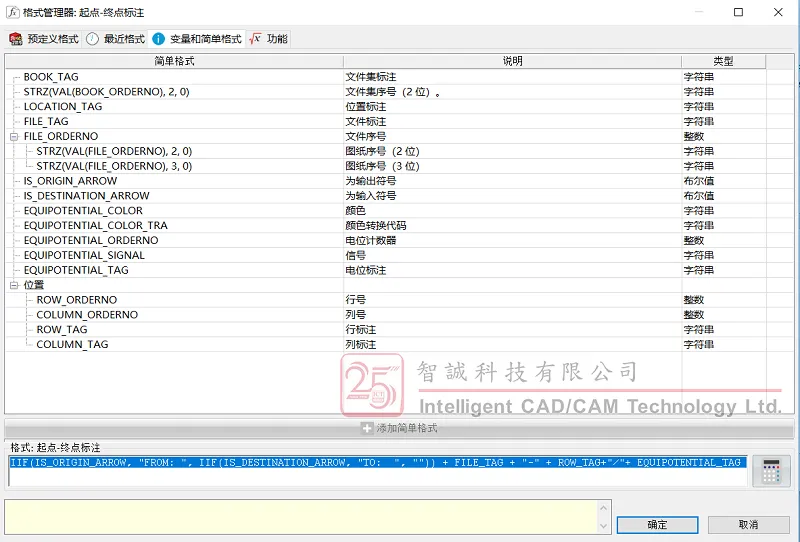

其中加粗的是当前的显示格式，我们进入变量和简单格式栏

双击电位标注EQUIPOTENTIAL_TAG变量，该变量就会添加到脚本编辑器中，如下图所示，

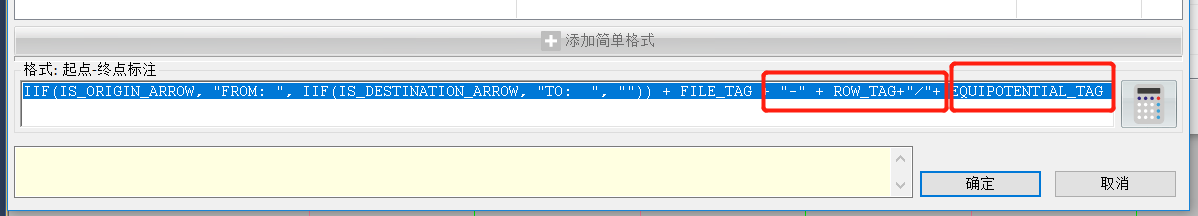

如果需要添加-或者/等标示符，则需要用+ "-"这样来分开。

当然，我们也能手动修改线号变量，让转移管理的标识显示更多样化，下面，我们来看看线号变量这边，

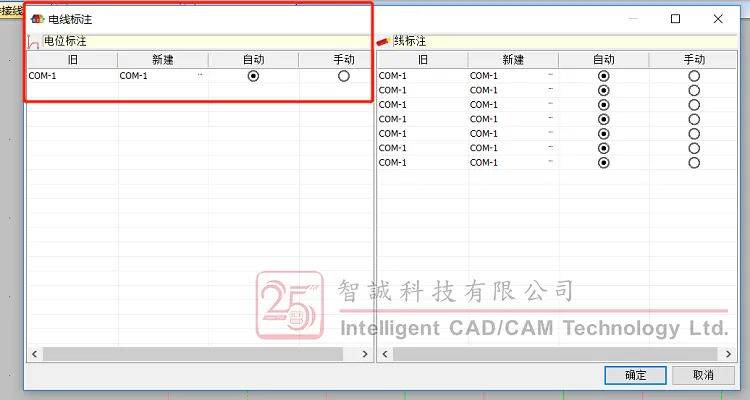

双击电线

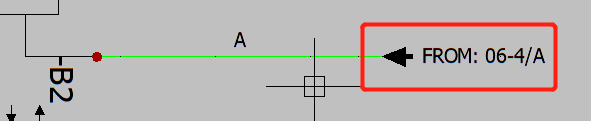

可以把COM-1修改成任意字符：例如A，则转移管理变更为

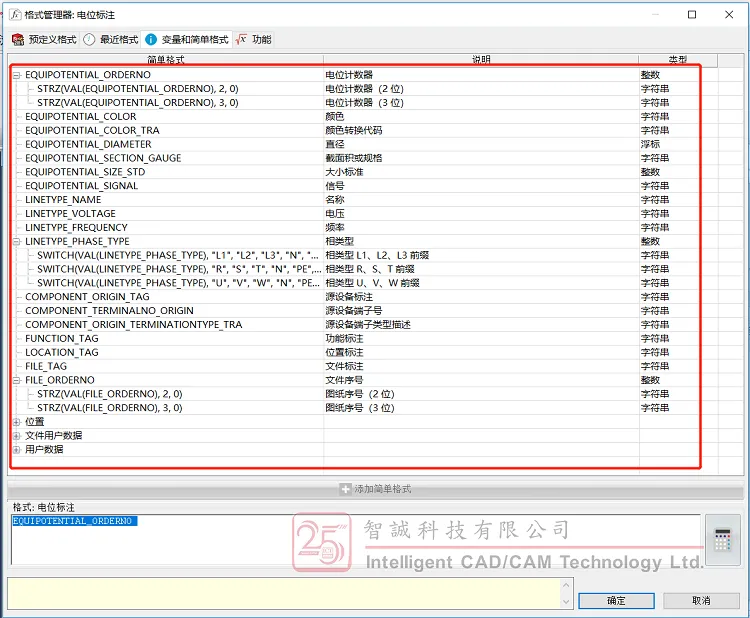

当然，线号的电位标注变量引用，可以参考以下列表
