SOLIDWORKS 2021 新功能抢先看之SOLIDWORKS Electrical

SOLIDWORKS® Electrical 解决方案借助专为工程专业设计的特定工具简化了电气产品设计，并借助直观的用户界面更快地设计嵌入式电气系统。适用于所有专业（电气、机械和电子）的原生集成可改善协作和工作效率，从而带来更加一致和标准化的设计、更低的成本和更少的产品延迟，加快产品上市速度。接下来我们一起来看以下2021版本新功能有哪些：

一、新增SOLIDWORKS Electrical Viewer查看器

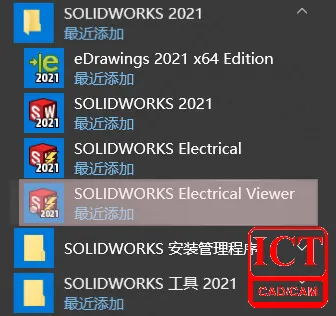

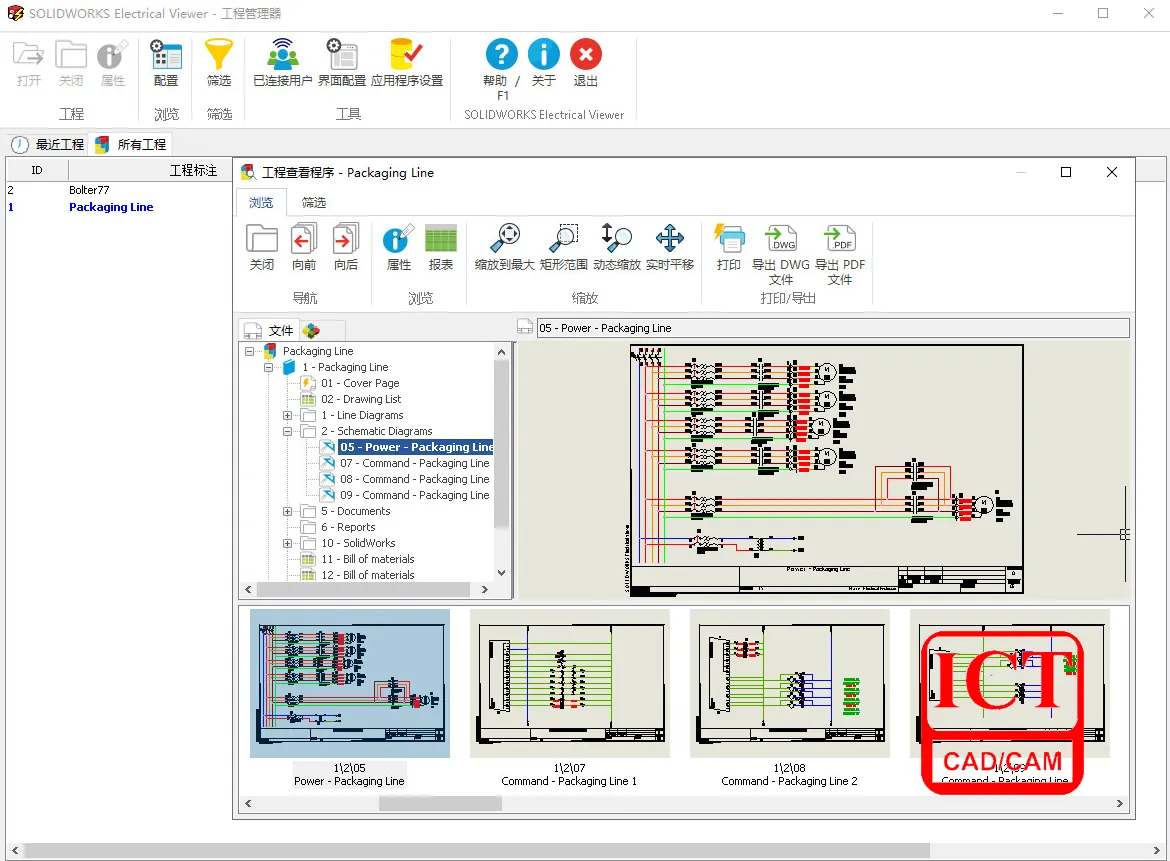

1.  可视化项目工程图

图1

图2

Ø  在客户端/服务器模式下安装

Ø  用于查看Electrical文档，但无法编辑

Ø  不占用许可数量

二、新增数据备份工具

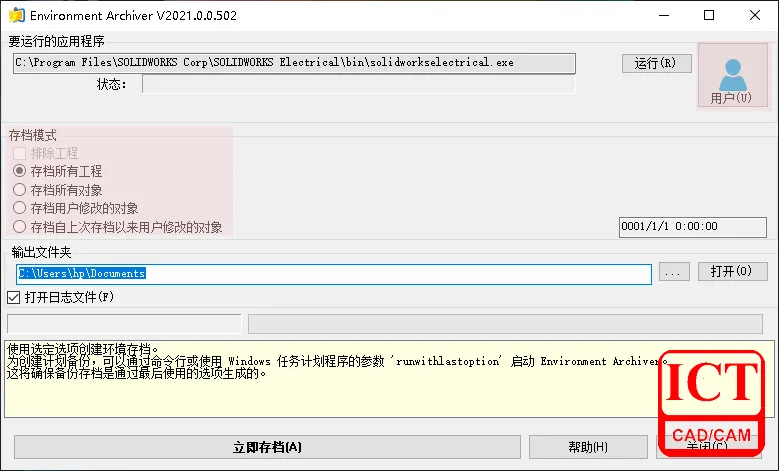

图3

Ø  外部集成工具

Ø  可预设定时Windows任务运行

Ø  自动检测SWE应用程序

Ø  支持用户权限管理

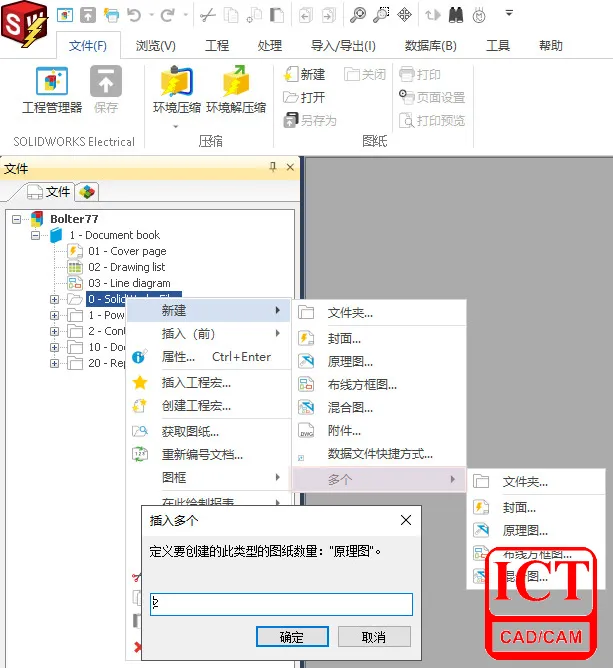

三、新增批量新建图纸功能

图4

Ø  批量新建图纸

Ø  需要单独设置图纸属性

四、可显示多语言文本的翻译语言

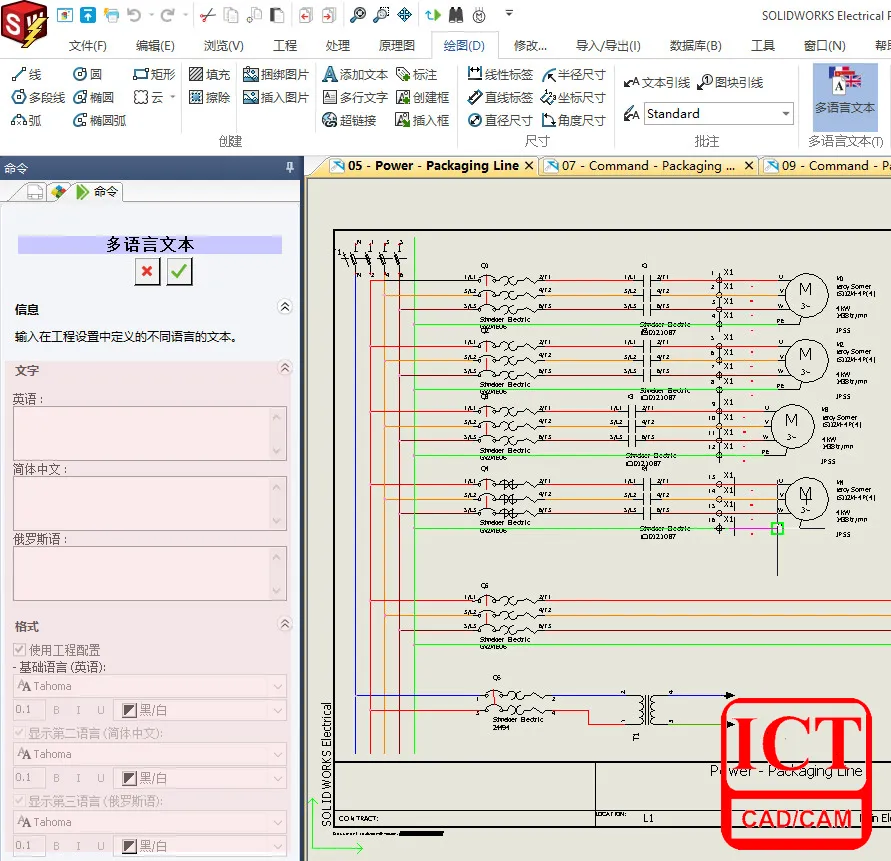

图5

Ø  增加第二、第三语言翻译填写

Ø  允许隐藏第二、第三语言

五、新增端子类型管理器

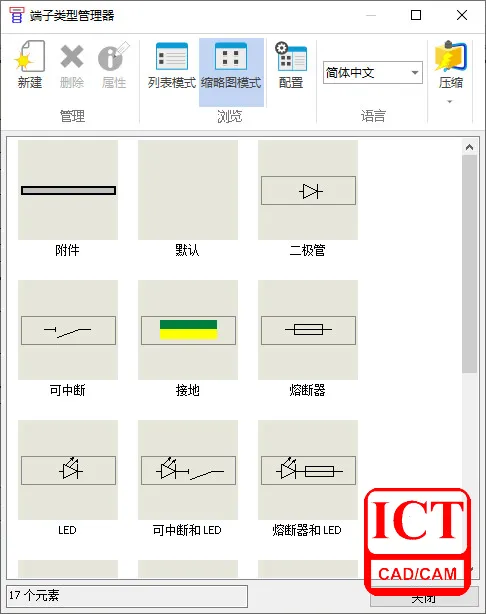

图6

图7

Ø  符号与制造商设备型号关联

Ø  端子排图纸可显示

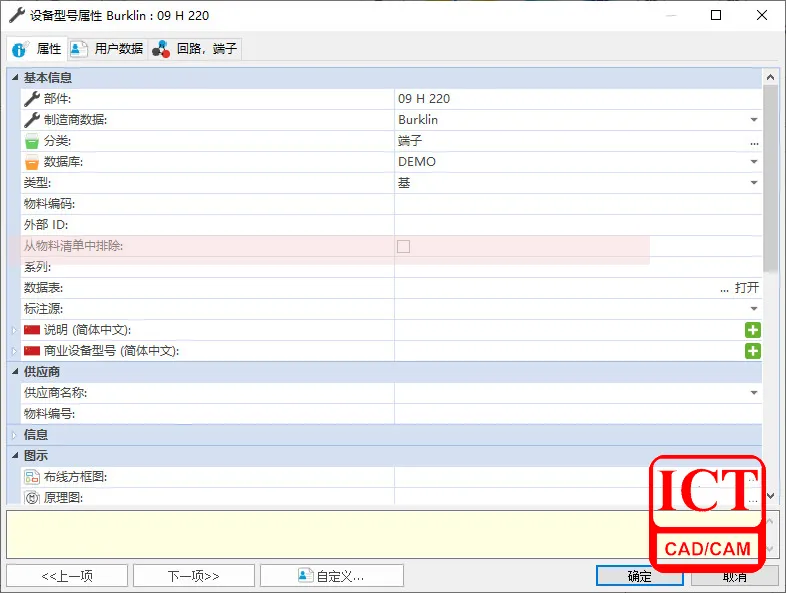

六、从物料清单中排除制造商零件

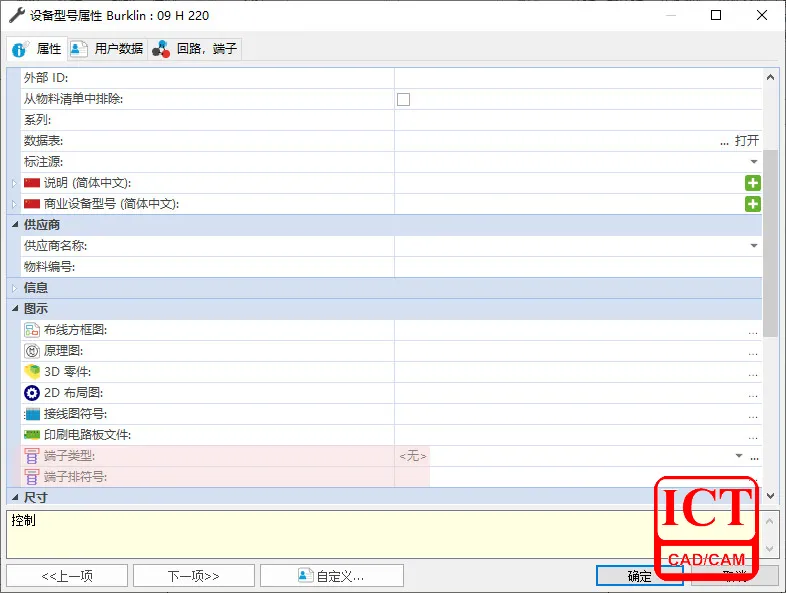

图8

Ø  隐藏或显示非电气选型设备

Ø  可使用报表过滤器来显示隐藏设备

七、生成单个电缆线路装配体

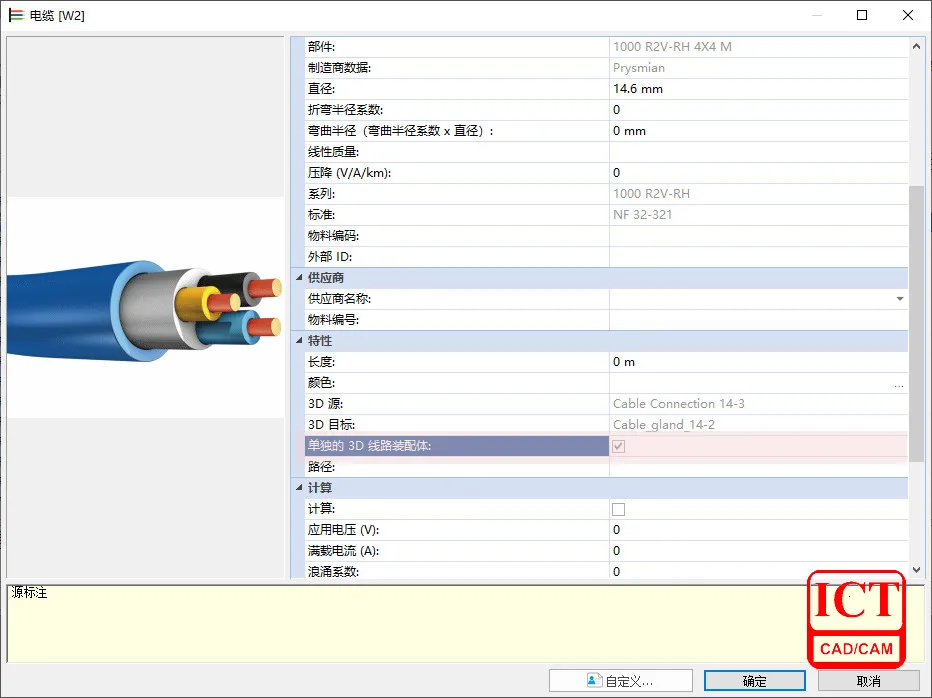

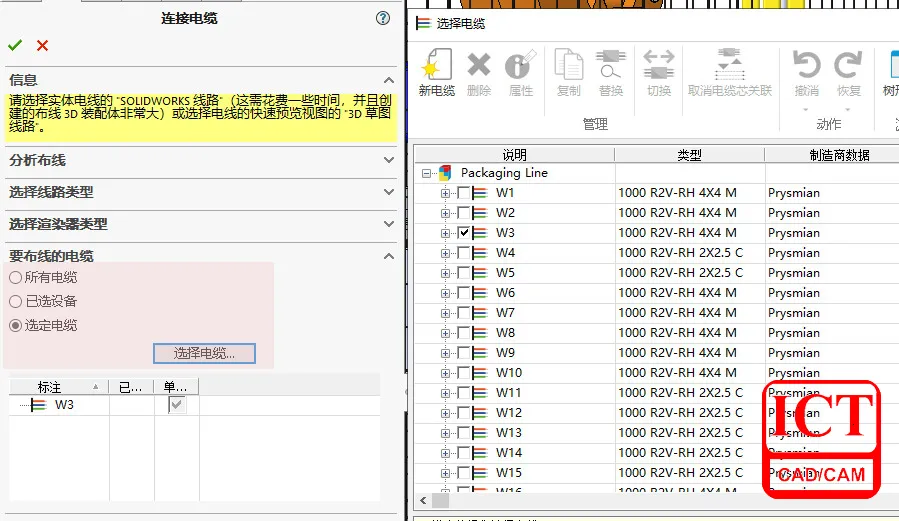

图9

图10

Ø  每根电缆为一个独立的线路装配体

Ø  可选择一条、多条或者所有电缆布线

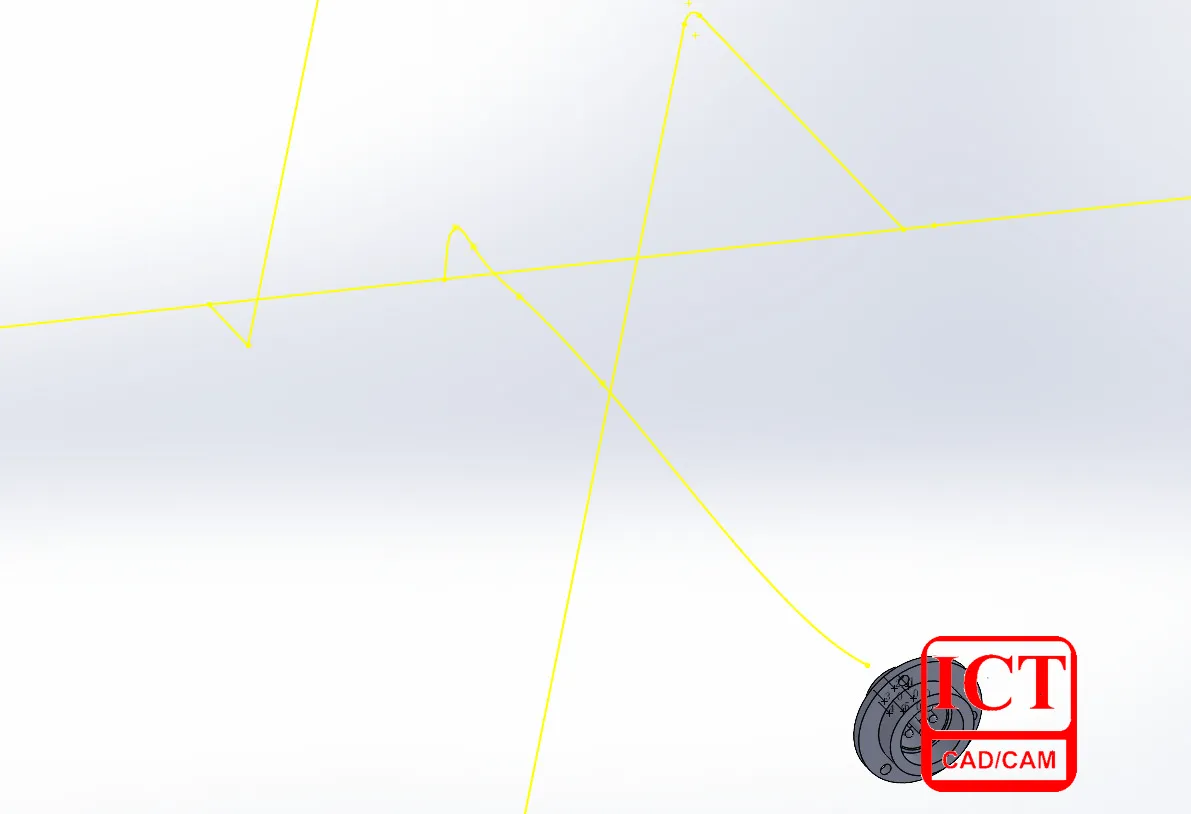

八、步路中可使用样条曲线

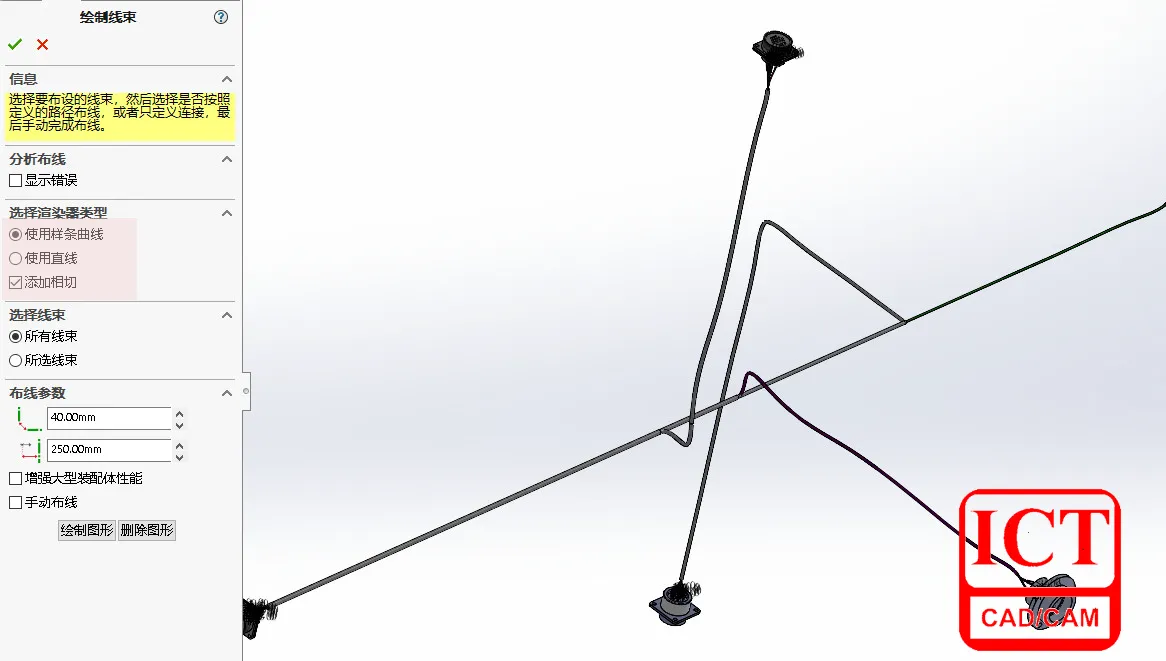

图11

图12

Ø  可使用样条曲线和圆弧定义布线路径

Ø  线束布线可使用样条曲线

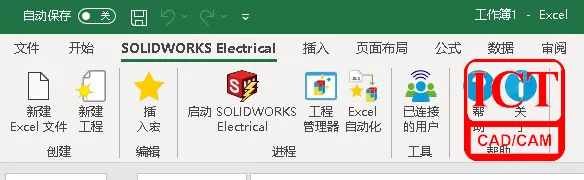

九、Excel自动化插件

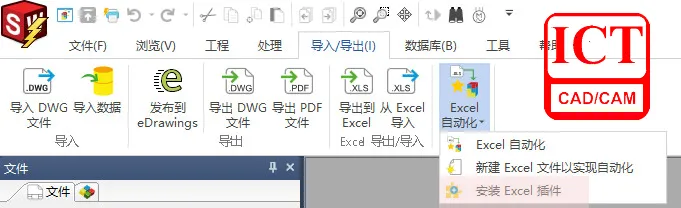

图13

图14

Ø  从SOLIDWORKS electrical安装插件

Ø  Excel中新菜单

Ø  批量插入宏电路

Ø  操作更简单，便利
