SOLIDWORKS Electrical：如何添加继电器组的设备型号

继电器模组是把电气控制柜中的多组继电器集成化、系列化、模块化设计，为设备节省空间。项目设计过程中，继电器模组这样的设备是应用的非常广泛的，但是工程师在使用SOLIDWORKS Electrical进行设计时，往往会出现不知道怎么去制作这样的设备型号。在本文中，以欧姆龙的G6B-4BND24V 继电器模组为例，该型号包含4组继电器。

操作步骤如下：

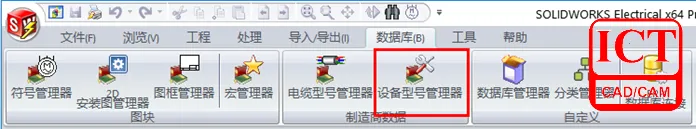

1.  打开数据库中的设备型号管理器

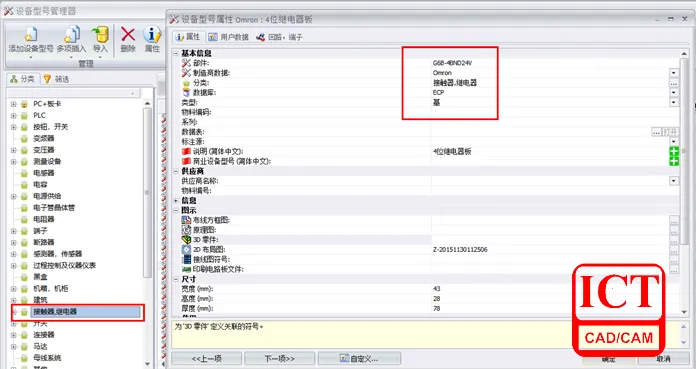

2.  创建设备型号，填写参数。

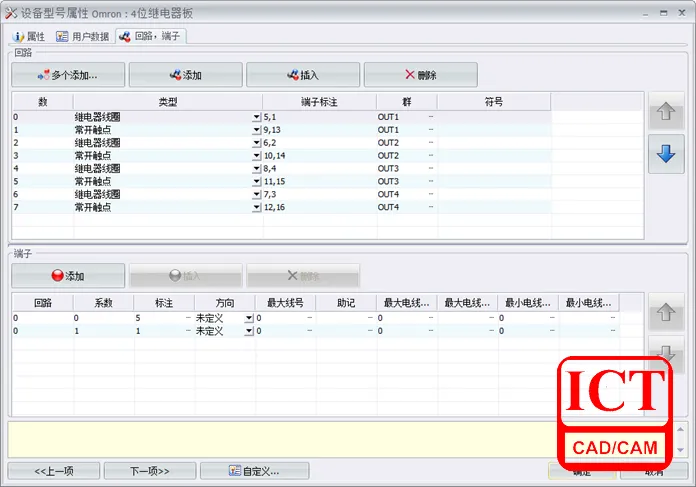

3.  在“回路，端子”中，添加回路类型。特别注意群的设置，一组继电器为一个独立的群。（具体的回路类型请根据实际情况来添加）

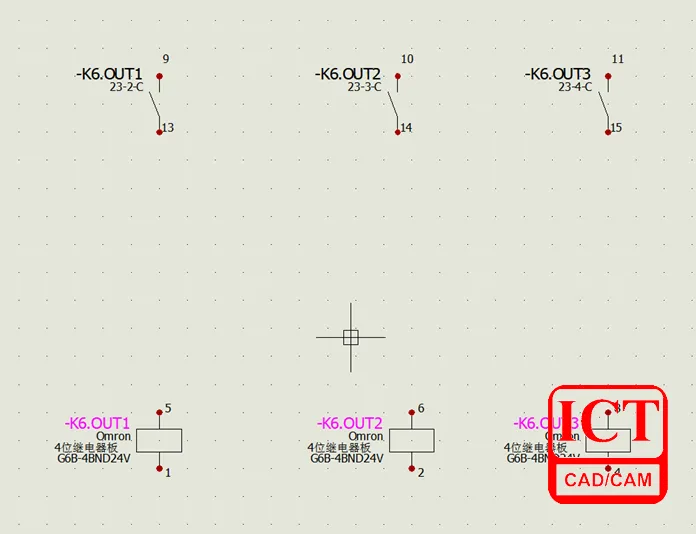

4.  在使用时，当放置了符号后，对应的线圈或触点上会显示出来自于哪一个群。

5.  优点：

a)  同组的触点和线圈符号显示同一个群，符号在图纸中显示出来的不同群组，表达更清晰

b) 多个符号关联时只有一个设备信息，物料数据更准确

参考内容：SOLIDWORKS Electrical帮助文件
