SOLIDWORKS Electrical起点终点标注的妙用

在日常电气设计中，在调用起点终点功能时，我们经常需要调用起点终点所指向源或者目标设备的某个端子号，但截至SOLIDWORKS Electrical 2021，起点终点的标注界面上，这个变量还没被开发添加进来。

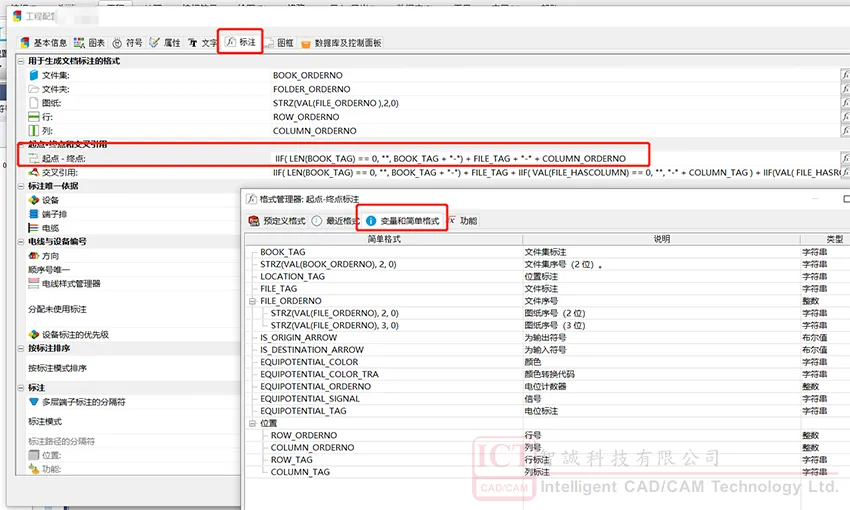

如下图所示，打开一个起点终点的变量编辑界面，

如上图，能够被调用的变量少的可怜。

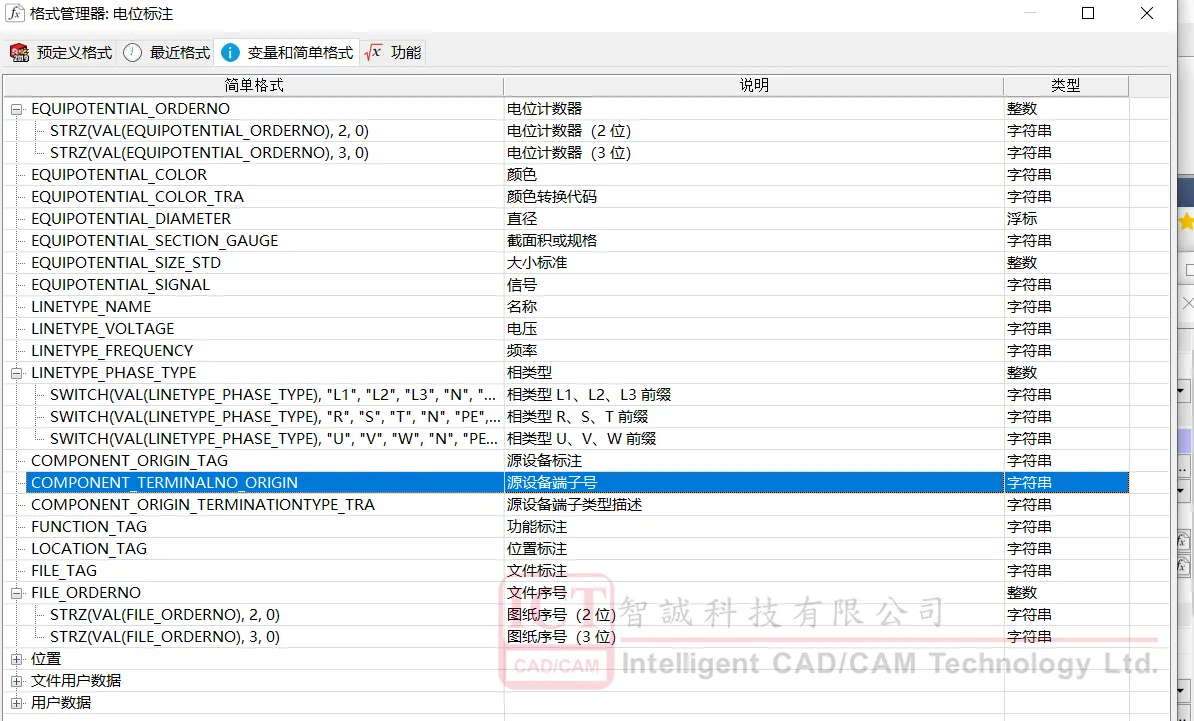

那我们换个思路，在上图变量中，有一个电位变量#P_EQUIP_TAG_0是可以延伸的，它可以从电线的电位号线号延伸过来，看下图，打开电线样式管理器里对应电线的电位格式管理器，

其中，COMPONENT_TERMINALNO_ORIGIN（源设备端子号）就是我们要找的变量。

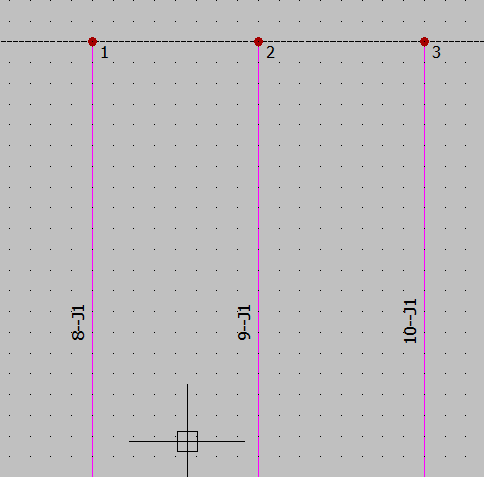

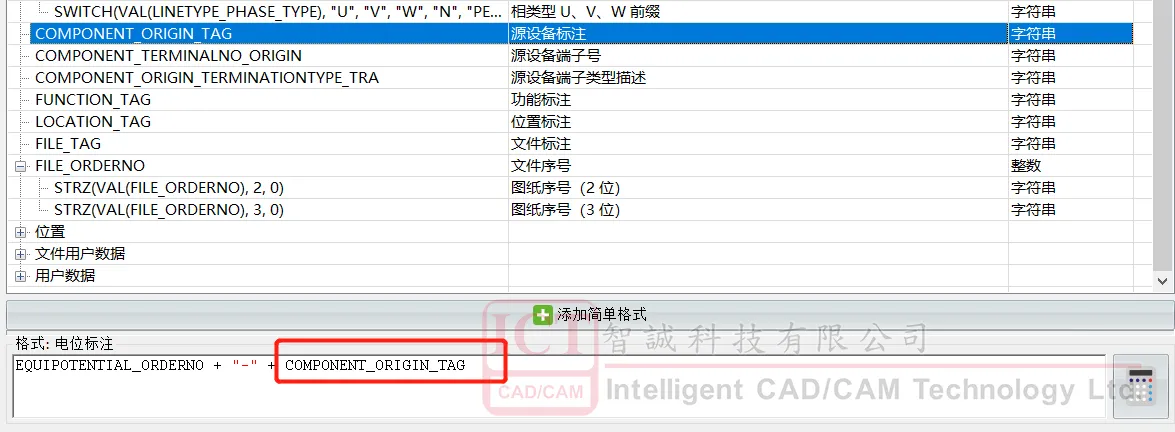

电线标注的变量调用如上图所示，保存后需要重新编号才能把电线标注重新赋值

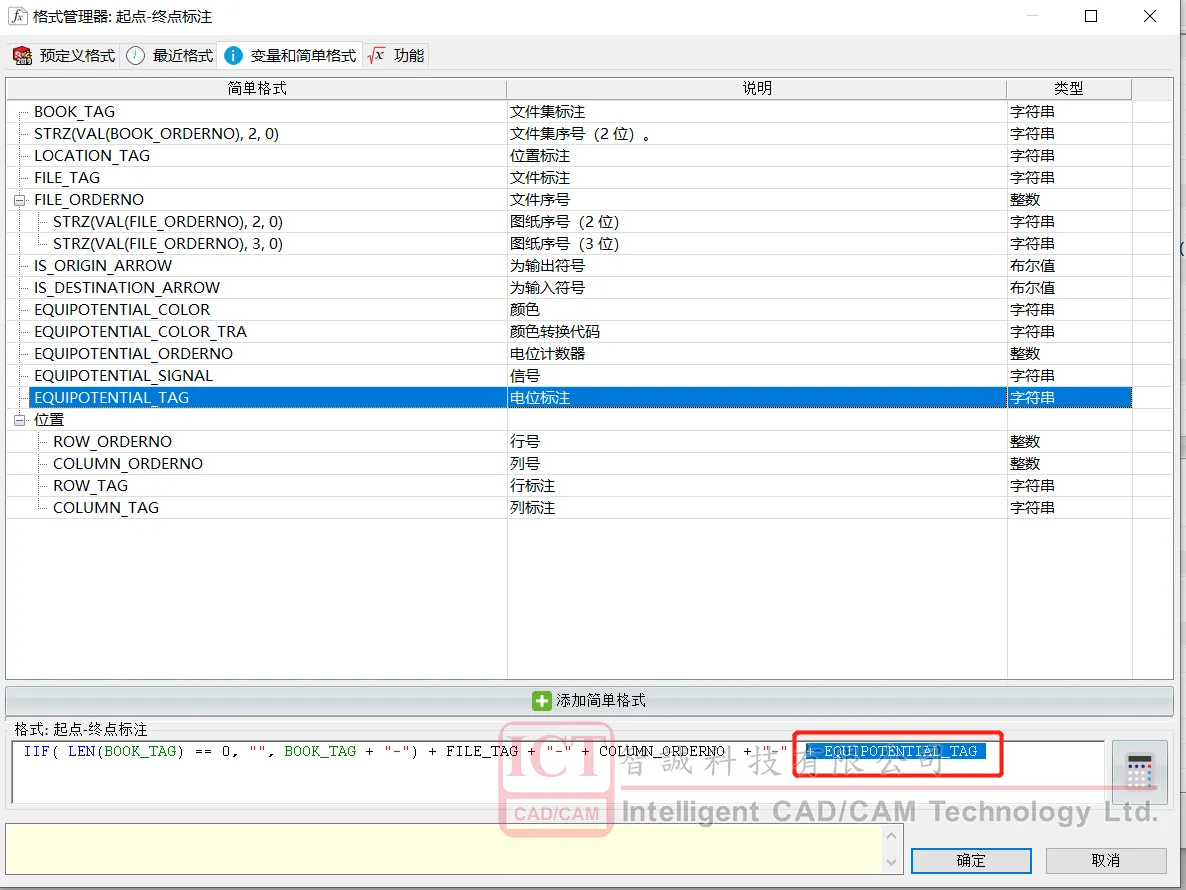

在起点终点标注编辑界面添加电位标注变量（+ "-"  + EQUIPOTENTIAL_TAG）保存

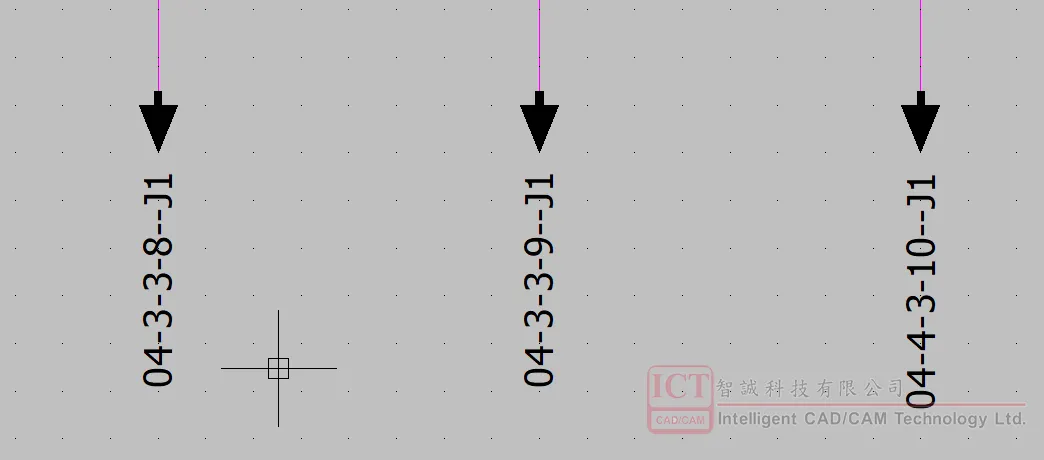

最后效果如上图。

不足之处：

1、起点终点标注需要依赖电位标注的调用

2、无法实现实时更新，每次调用需要重编线号
