SOLIDWORKS 2025 版本即将于 11 月发布,我想分享 SOLIDWORKS Electrical 解决方案的新增功能。从电气内容的导入、增强的绘图功能、新的端子和端子排文档、生成 3D 电气线束布线、改进的 ECAD-MCAD 协作以及保存电气产品结构的能力,此版本加载了新的增强功能,将使电气设计流程受益!
本博客介绍了 SOLIDWORKS Electrical(SOLIDWORKS Electrical Schematic 和 SOLIDWORKS Electrical 3D)以及云连接的 Electrical Schematic Designer 和 CircuitWorks 的增强功能。
以下是电气解决方案的新增功能:
保存产品结构 – 全面了解您的整体产品设计。
这是特定于 Electrical Schematic Designer 的,这是我们连接到 3DEXPERIENCE 平台的云连接解决方案。
现在,您可以将电气产品结构以及电气工程和电气组件数据保存到 3DEXPERIENCE 平台。
现在,对于仅使用原理图(仅限 2D)的用户,它可以保存电气产品结构,以便它可以与 3D 机械设计中的产品结构相结合,其中包括泵、水箱、框架等机械部件,作为产品结构的一部分——所有这些都在 3DEXPERIENCE 平台上进行。
将电气和机械产品结构保存到 3DEXPERIENCE 平台,以便为设计启用统一的 BOM。
现在,通过选择将电气产品结构与机械产品结构相结合,设计更改可以自动更新设计的整体 BOM。这样就无需在每次进行设计更改时,都无需手动组合来自不同电气和机械设计工具的输出,从而容易出错。

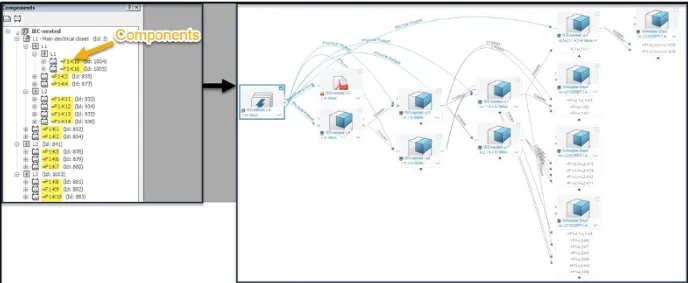

然后,设计团队的其他成员可以使用平台上的其他工具(包括 Product Structure Explorer 应用程序、Relations 应用程序等)在 3DEXPERIENCE 平台上查看设计的整体产品结构。
添加分布式终端功能 – 通过精确的符号到终端映射提高设计精度。
通过“分布端子”工具增强功能,可以将符号链接到特定的电路和引脚,从而简化电气原理图中复杂端子排列的描述。它为动态电路和引脚选择提供了直观的界面,确保精确的符号到端子映射,并提高了设计精度。
您可以使用此工具更改符号连接点和元件电路端子之间的关联。仅当元件为端子类型时,此工具才可用。

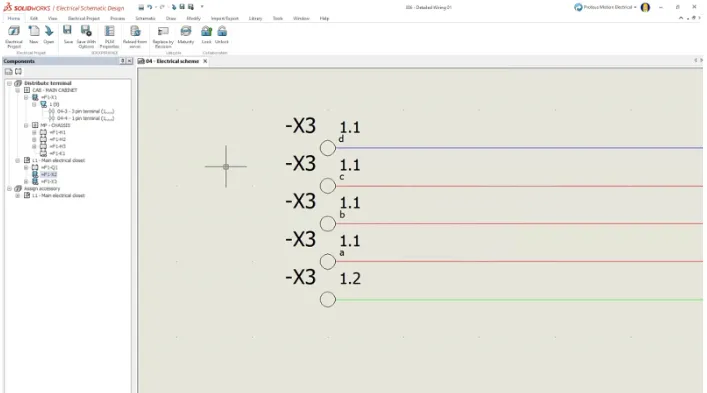

通过 Distributed Terminals 功能增强电气设计灵活性。
用于导入新电气内容的新工具 – 加快导入新的和现有的电气内容的速度。
使用基于 Microsoft® Excel 的模板导入现有或新的电气内容以及完整的详细信息,并针对不同的电气分类类型进行定制。例如,您可以导入零件的电路和端子信息,以及电缆的电缆芯信息。
使用这种增强的模板方法提供了一种将制造商的零件信息导入到库中的灵活方法,因为您可以在导入中包含电缆芯和元件端子信息。

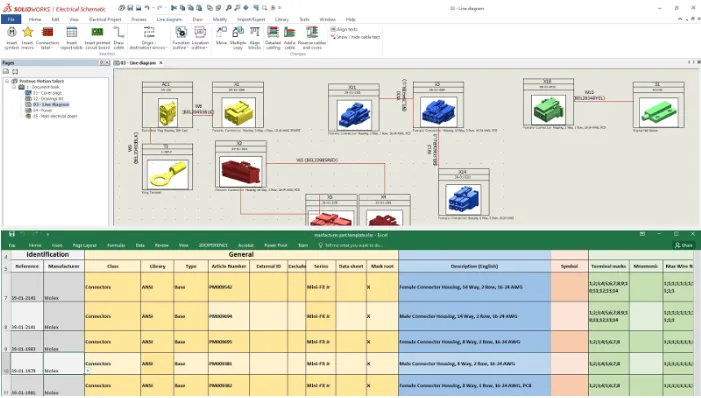

通过使用基于 Excel 的可自定义模板导入零部件和电线/电缆信息来构建或扩展电气库。
以下两项增强功能仅适用于 SOLIDWORKS Electrical 3D:
使用接头布线线束时防止循环 – 加快 3D 线束布线的创建速度。
将所有接头定位在线束中心线上,以简化线段的创建,同时保持线束中的连接逻辑。

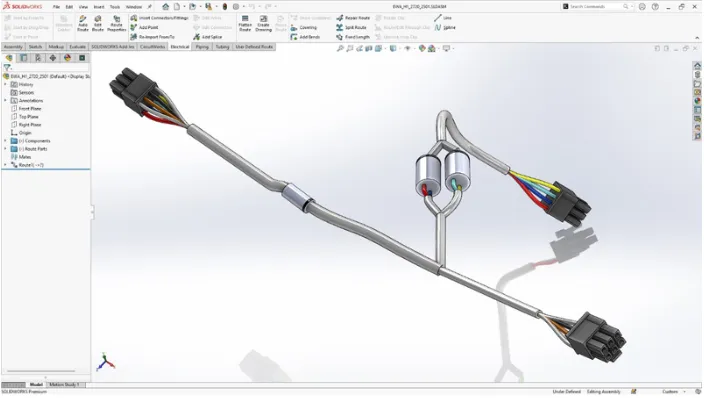

使用更简单的接头放置选项更快地创建带有接头的电气线束。

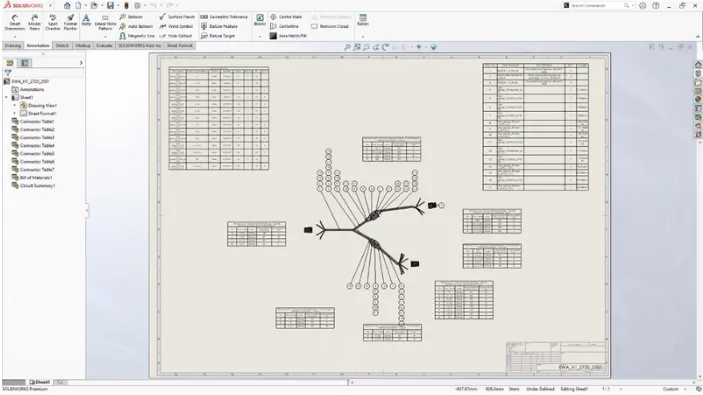

从 3D 线路创建改进的线束板工程图 – 改进平展工程图上表格和零件序号的组织和定位。
在进行设计更改后,通过改进的表格、尺寸、零件序号和格式的自动放置自动更新电气线束文档。
通过改进表格、零件序号和注释的放置,更快地记录线束板工程图。
增强的 3D 绘图布局功能 – 从 3D 表示创建 2D 绘图。
利用新的动态绘图和原理图注释功能来加快文档的创建速度。
在设计电气控制面板或线束时使用,以将工程图元件视图链接到原始原理图中的相应符号。

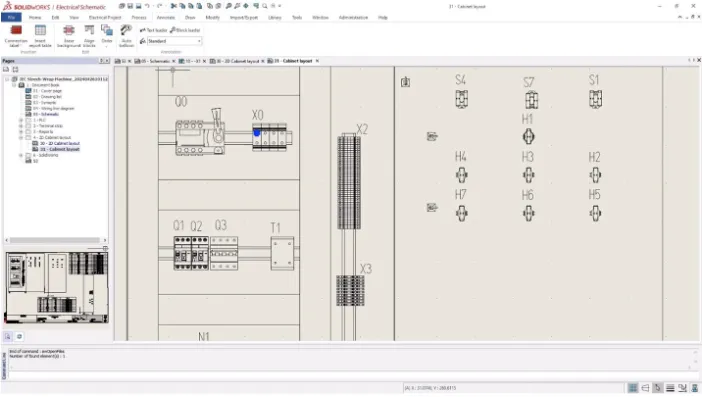

通过将符号链接到模型视图,使用 3D 模型中的视图加快设计创建和涉及符号的设计更改。
使用电线和电缆创建带有连接的端子排工程图 - 提高设计灵活性。
显示端子排图的电线和电缆的目标信息,并能够在电气设计中添加用户数据并自定义有关电线端接类型的详细信息。

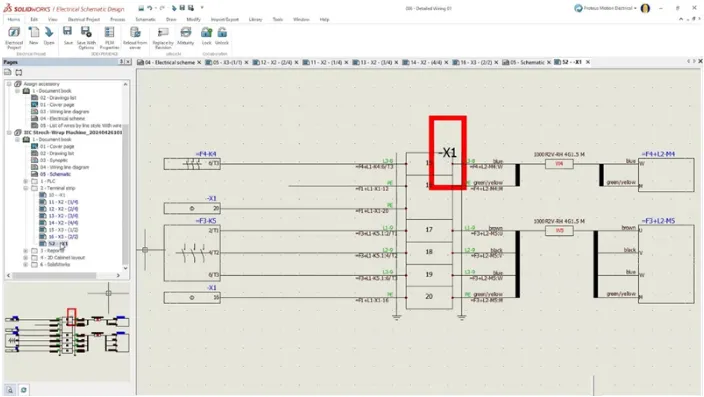

使用具有新连接选项的端子排(使用电线或电缆)时,获得电气设计灵活性。
使用 CIRCUITWORKS 进行 PCB 设计的 ECAD-MCAD 协同
涉及自定义 PCB 的 ECAD-MCAD 协作已通过以下 CircuitWorks 增强功能为电气和机械设计师进行了改进。对于初学者来说,CircuitWorks 是 SOLIDWORKS 的插件,可在设计流程中实现双向协作,现在可供所有 SOLIDWORKS 用户使用。此外,设计协作者之间的沟通也得到了改善,因为电路板相关的更改和修改可以由 MCAD 或 ECAD 设计师发起,然后可以轻松地来回传递模型以审查更改。

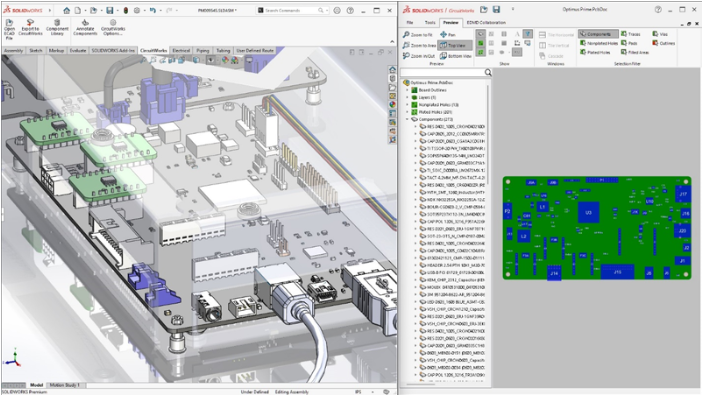

使用 CircuitWorks 导入 ECAD 数据以构建 SOLIDWORKS PCB 模型。
CircuitWorks 中还添加了以下更新:
SOLIDWORKS 中对 ECAD/MCAD 的铜迹线支持 – 通过访问 PCB 中详细的铜迹线信息,实现更准确的分析。
CircuitWorks 现在可以处理从 ECAD 到 SOLIDWORKS 的铜迹线数据,从而在印刷电路板中实现准确的材料堆叠。使用 CircuitWorks,您现在可以使用 IDX 文件将内部和外部铜特征(包括过孔、走线和形状)导入 SOLIDWORKS。

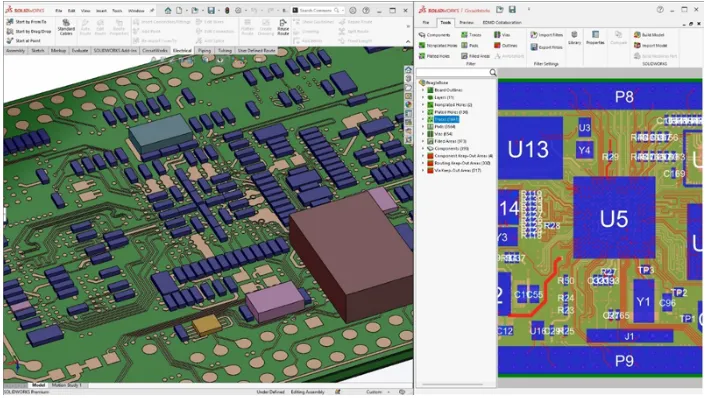

轻松访问、查看和利用 SOLIDWORKS PCB 模型中的铜迹线信息。
3DEXPERIENCE 平台上的 ECAD-MCAD 支持 – 在 3DEXPERIENCE 平台上协作处理 ECAD 和 MCAD 设计。
在 3DEXPERIENCE 平台上交换 ECAD IDX 数据,并在平台上共享通用的 PCB 元件库。
使用 3DEXPERIENCE 平台共享库、文件和设计,加快协作速度。
这只是新事物的一瞥。将此传单放在手边以获取快速资源指南,并观看下面的视频以了解这些增强功能的实际效果。
此外,您是否知道,当您拥有云连接的解决方案(如 Electrical Schematic Designer 或 3DEXPERIENCE SOLIDWORKS)时,软件增强功能全年都会在功能交付版本中提供?是的,您不必等到 11 月!请咨询智诚科技了解更多详情。要查看 SOLIDWORKS 2025 解决方案中的其他新增功能,请访问:https://www.ict.com.cn/theme/2597.html
