SOLIDWORKS 2025 新增功能 - Electrical电气设计

日期：2024-09-20 发布者: 智诚科技小编 浏览次数：次

Electrical Schematic Designer和SOLIDWORKS Electrical 2025新增功能

Electrical Schematic Designer和SOLIDWORKS Electrical 2025新增功能

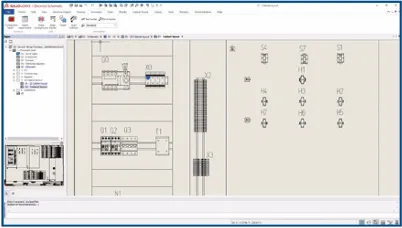

1、将电气项目的产品结构保存到 3DEXPERIENCE (Electrical Schematic Designer) 中
 • 将每个符号的产品结构数据与电气项目一起保存。
• 在 3DEXPERIENCE 平台上创建电气项目中的产品结构，并将其与 SOLIDWORKS 中的机械产品结构相结合。
优势
使用组合的电气和机械产品结构简化 BOM 文档。

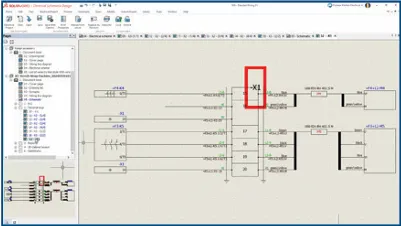

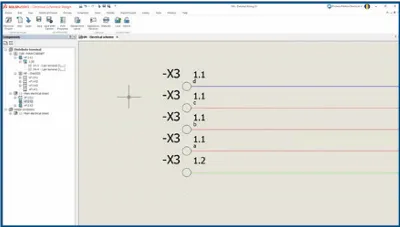

2、添加分布式终端功能
• 添加新接线板时，可以选择特定针脚。
• 将单个电路分布在多个原理图符号上.
优势
促进涉及复杂接线板配置的电气原理图设计。

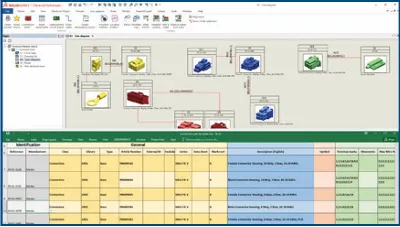

3、新增用于导入新电气内容的新工
• 使用基于 Microsoft® Excel 的增强型模板，将电缆参考和制造商的零件信息导入库中，且可针对不同的电气分类类型进行定制。
• 在导入时包含电缆芯线和零部件端子信息。
优势
使用新的导入工具，加快电缆参考和制造商零件的导入速度。

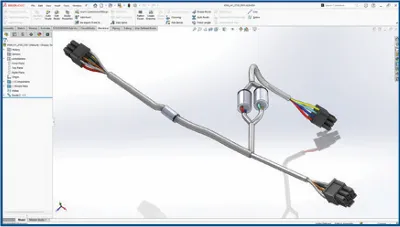

4、对带接头的线束进行布线时，新增防止出现回路的功能 (SOLIDWORKS Electrical 3D)
• 将所有接头置于线束中心线上，以简化分段的创建，同时保持线束中的连接逻辑。
优势
通过简化线束中接头的定位，加快 3D 线束布线的创建。
5、增强了 3D 绘图布局功能
• 利用新的动态工程图和原理图注解功能，加快文档创建速度。
• 在设计电气控制面板或线束时使用，将工程图零部件视 图与原始原理图中的相应符号连接起来。
优势
根据电气机柜或线束的 3D 展示创建智能 2D 图纸，提高数字连接性。
6、接线板使用电线和电缆进行连接时可以创建工程图
• 为接线板工程图显示电线和电缆的目标信息。
• 提供多种接线板选择，提高目标零部件的可视性。
优势
借助增强的电线和电缆目标信息，提高接线板工程图的设计灵活性。

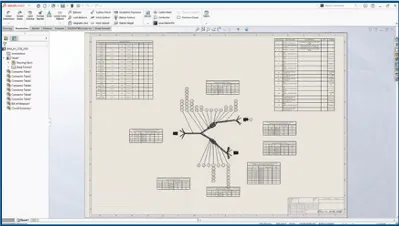

7、根据 3D 路线创建改进的线束板工程图（SOLIDWORKS Electrical 3D）
• 通过完善表格、尺寸、零件序号和格式的自动定位功能，现在在展平的工程图上表格和零件球号可以更好地组织和定位。
• 在完成设计变更后，自动更新电气线束文档。
优势
创建改进的线束板工程图和文档，便于制造。

ECAD-MCAD Collaboration for PCB (CircuitWorks™)

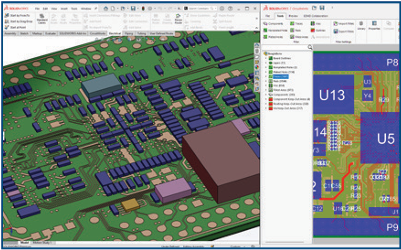

8、为 SOLIDWORKS 中的 ECAD/MCAD 提供铜迹线支持
• 使用 IDX 文件将导通孔、迹线和形状等内部和外部铜线特征导入 SOLIDWORKS。
• 通过访问 PCB 中更详细的铜迹信息，实现更精确的质 量、热、结构、冲击和电磁分析。
优势
简化 ECAD-MCAD 协作流程，实现更完整的 PCB 设计和仿真工作流程。

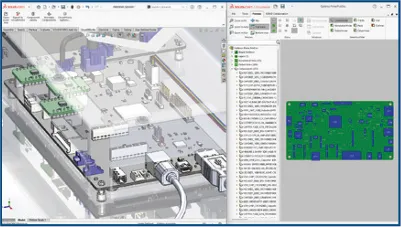

9、3DEXPERIENCE 平台上的 ECAD-MCAD 支持
• 通过 3DEXPERIENCE 平台在 ECAD 和 MCAD 用户之间交换 ECAD (IDX) 数据。
• 在 3DEXPERIENCE 平台上共享通用 PCB 零部件库。
优势
在 3DEXPERIENCE 平台上协作进行 ECAD 和 MCAD 设计。

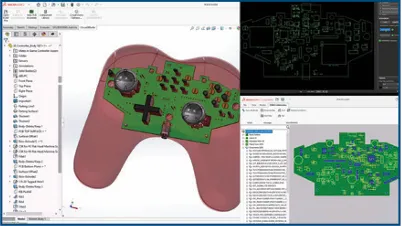

10、所有 SOLIDWORKS 产品均支持 ECAD-MCAD 协作
• CircuitWorks 目前面向所有 SOLIDWORKS 用户提供。
优势
让所有参与 ECAD 和 MCAD 设计的 SOLIDWORKS 用户都能双向工作。
