SOLIDWORKS Electrical 2024 新功能抢先看

目前SOLIDWORKS 2024版本已经开始发布Beta测试版本（请注意Beta版本仅供测试，请勿应用在正式的设计工作中），以供广大用户进行功能测试，那在2024版本当中，SOLIDWORKS Electrical增加了哪些新功能，让我们一起来看一下：
SOLIDWORKS Electrical 2024 新增功能：

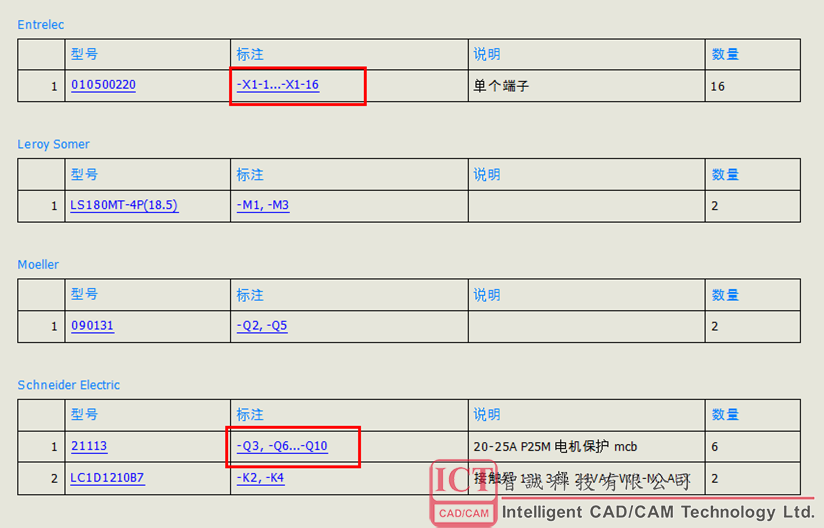

1、报表增加值范围功能配置

12. 在报表配置中，当配置合并行时，软件将设别连续值作为合并的范围
13. 设备标注合并缩短列表显示

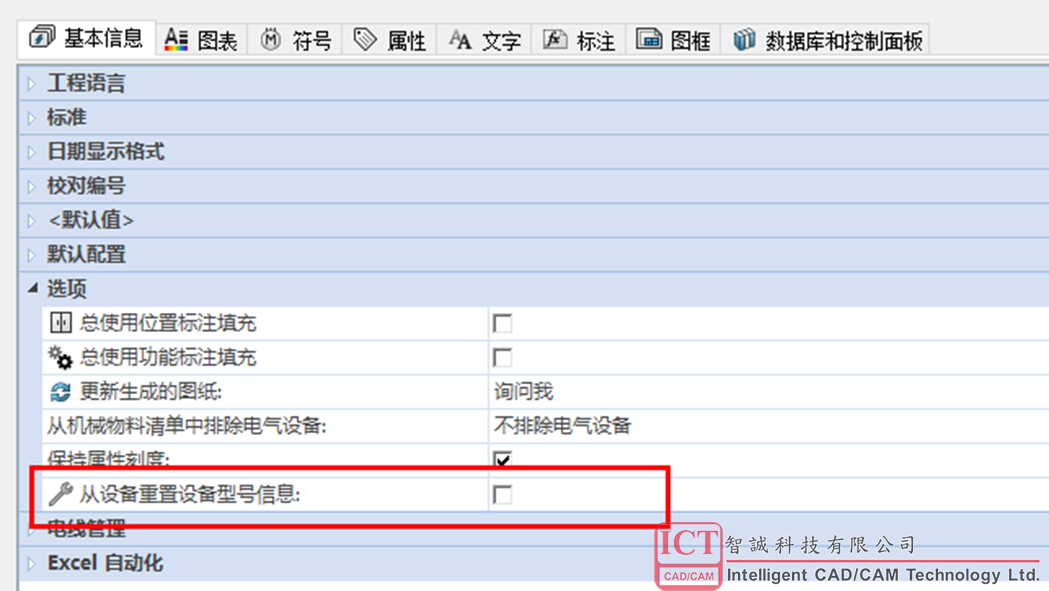

2、移除制造商设备型号数据

12. 从设备删除或替换设备型号数据时，可清除设备型号信息
13. 可客制化配置是否进行清除

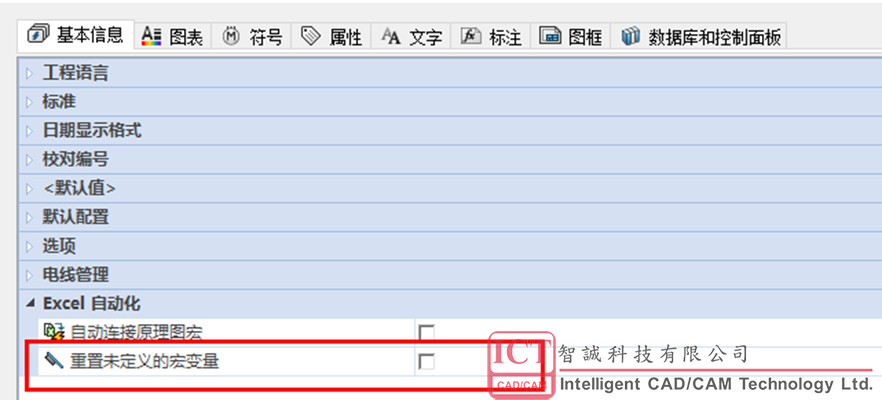

3. 重置未定义的宏变量

12. 该功能应用与Excel自动化功能
13. 自动重置未定义的宏变量
14. 替换以下值：
14. 空字符串
15. 已移除的对象
16. 关联的默认对象（如函数或位置）

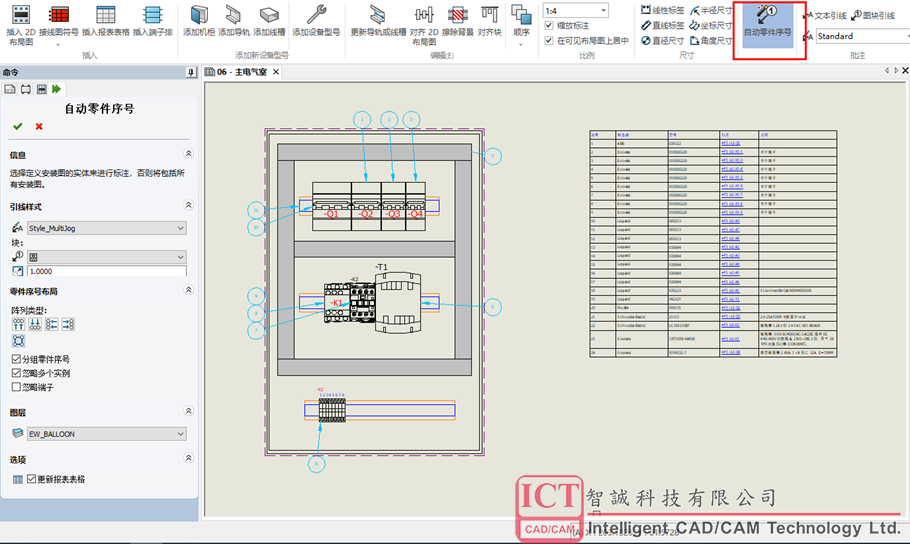

4.    在2D 机柜布局图中插入自动零件序号

12. 自动零件序号与机柜图纸报表关联
13. 可根据文档内容进行过滤

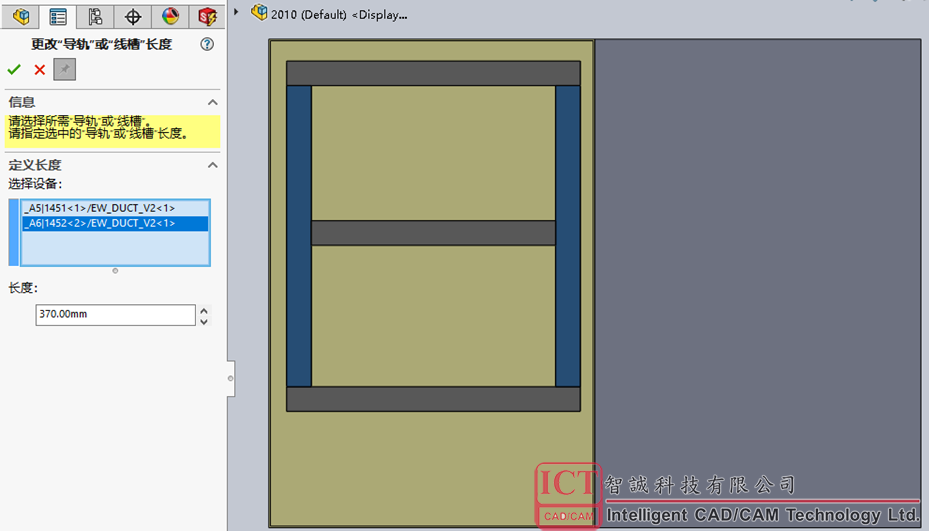

5.SOLIDWORKS Electrical 2024可以更改多个导轨和线槽的长度

可以同时修改多个线槽和导轨的长度

6.  SOLIDWORKS Electrical 2024对齐零部件

12. Electrical 2024增加可视化的图标，可直接在图形区域进行预览
13. 减少了在3D机柜布局中对齐设备所需的工作量
14. 简化并改进对齐零部件的工作流程

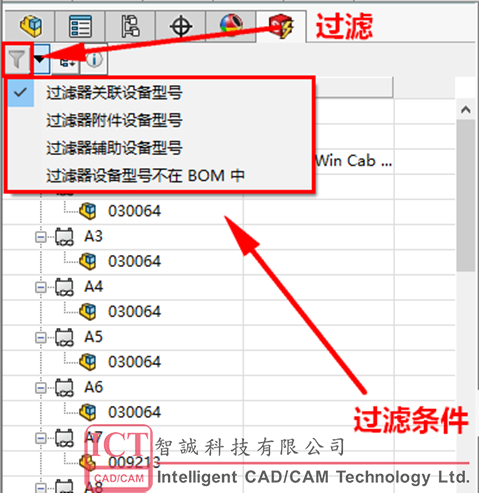

7. SOLIDWORKS Electrical 2024增加过滤附件与辅助零部件的功能（2D机柜布局、3D机柜布局均可使用）

12. 可根据需求进行选择过滤
13. 可以过滤的内容：
14. 关联的制造商零件
15. 附件制造商零件
16. 辅助制造商零件
17. 从BOM中排除的制造商零件

参考内容：SOLIDWORKS 官网，what’s new 2024
