SOLIDWORKS Electrical 2023新功能：设备属性信息拓展延伸

在SOLIDWORKS Electrical的设计中，用户们会建立存储设备信息的部件库，把有价值的信息都存储在这个制造商部件中。因此，在项目设计中可以自动输出带有属性信息的报表。
而在SOLIDWORKS Electrical 2023中增加和优化了这些制造商部件属性，同时把这些属性拓展到对应的3D模型中，让3D的设计与计算更加准确。
接下来，跟我们一起看看有哪些功能优化：

1. 增加制造商部件重量和拓展
1. 制造商部件属性中增加重量属性

• 把实际部件的重量填写到属性中

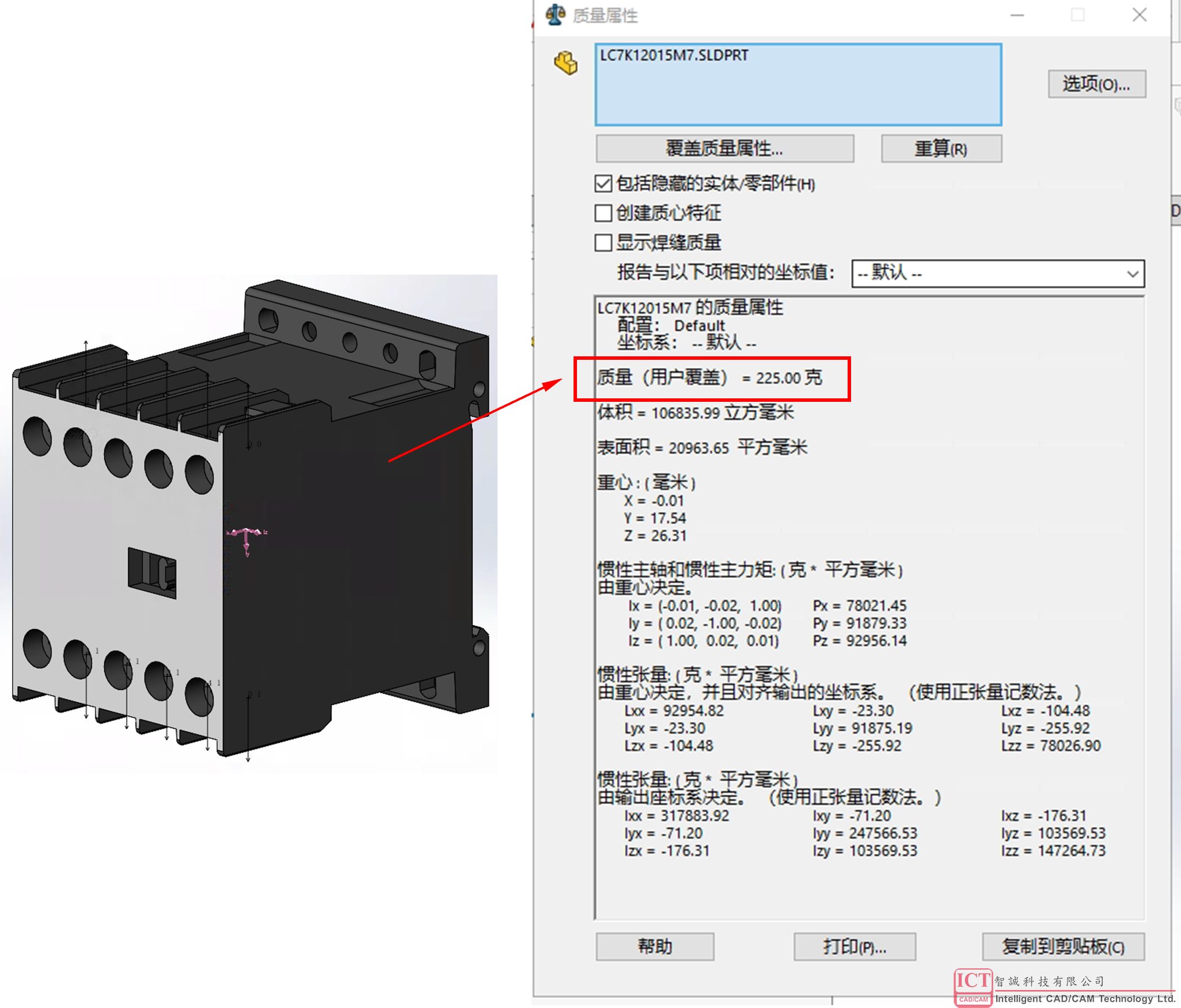

2. 属性拓展到关联3D模型中

• 重量信息拓展到关联3D模型的质量属性中
• 对于需要切除的零部件（如导轨和线槽），重量将根据在3D机柜中实际的尺寸值进行更新
• 更加准确的测量3D整机装配体的重量信息

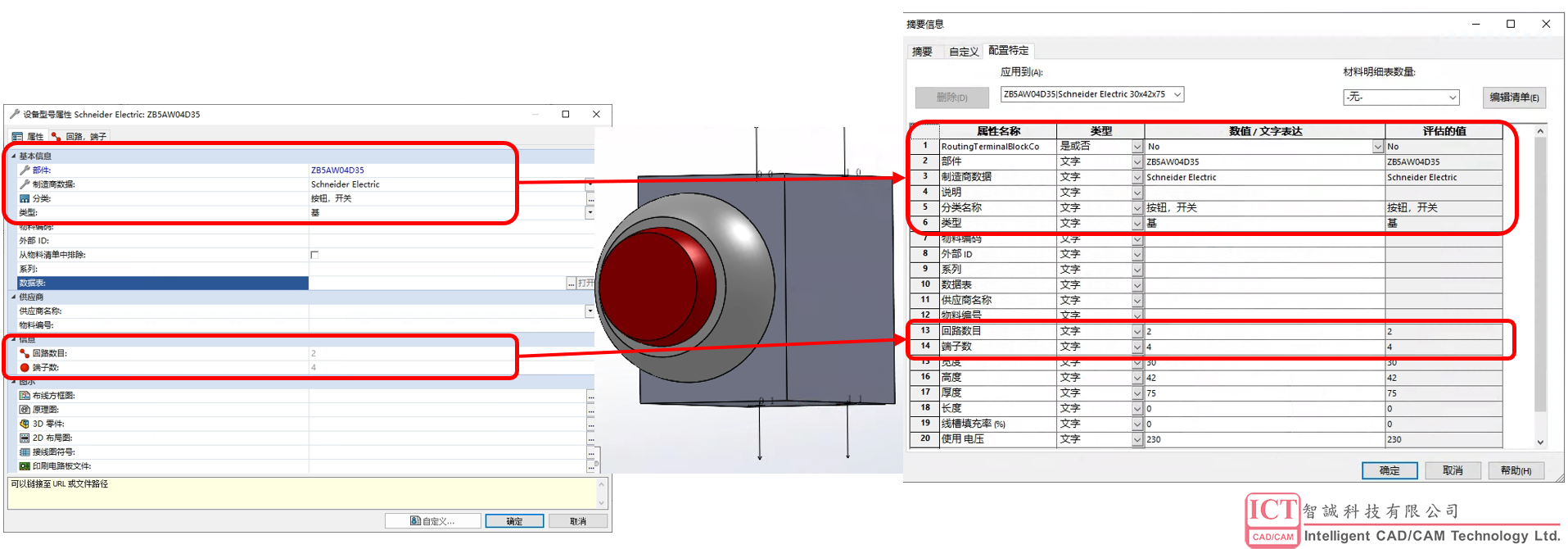

1. 制造商部件属性信息拓展延伸
1. 部件电气拓展到3D装配体或零部件

• 部件电气属性拓展到3D零部件的配置信息中
• 如在2D中修改属性，通过更新BOM属性一键更新

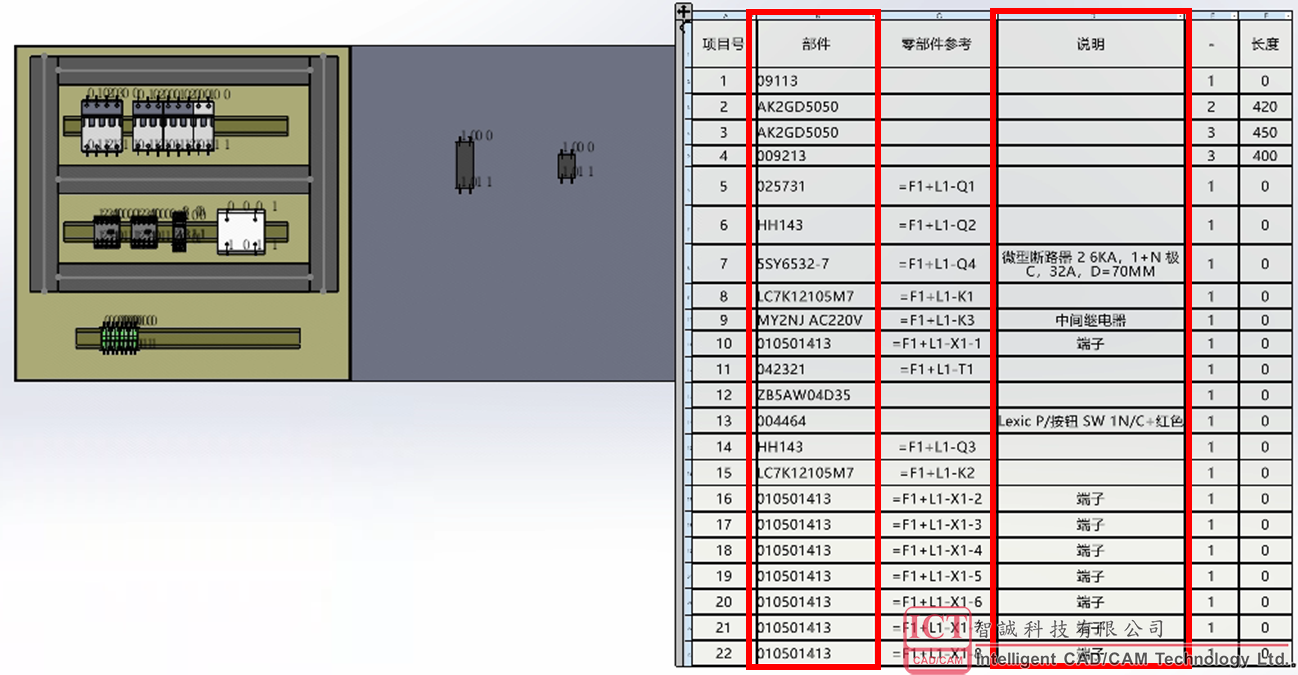

2. 拓展属性用于完成诸如材料明细表之类的表格

• 电气工程图中的材料明细表
• 电气工程图中的从-到清单列表

参考内容：SOLIDWORKS 官网，SOLIDWORKS Electrical 2023新功能
