如何绘制SOLIDWORKS Electrical图框

在SOLIDWORKS Electrical中绘制图框，确实可以通过多种灵活的方法来实现，以满足不同用户的需求和设计标准。以下是一些详细的步骤和方法：

一、图框管理器中的操作

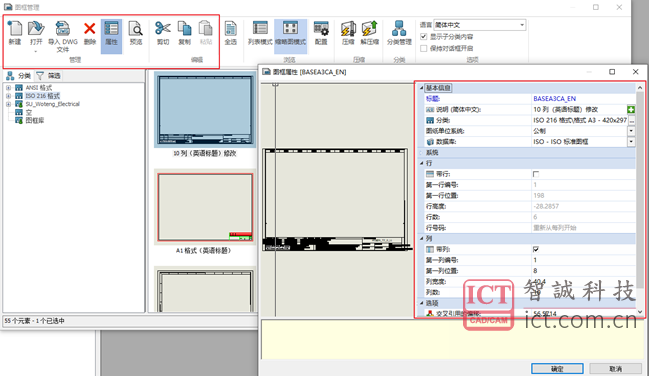

1. 打开图框管理器：

o    打开SOLIDWORKS Electrical软件，选择“数据库”菜单栏中的“图框管理”功能。这里可以看到软件自带的图框模板，它们已经被按标准分类。

2. 选择或新建图框：

o    如果现有的图框模板满足需求，可以直接复制粘贴并修改。

o    如果需要全新的图框，点击“新建”，在空的分类中建立新的图框，并指定其名称、说明、单位系统等信息。

二、绘制图框的步骤

1. 进入图框编辑界面：

o    双击新建的图框，进入图框编辑界面。

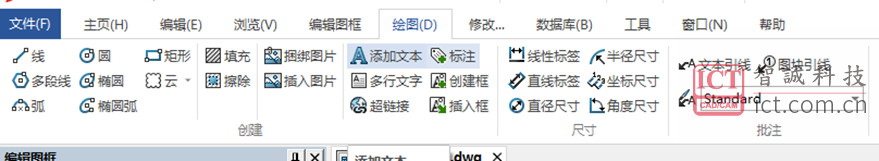

2. 绘制图形：

o    使用绘图工具（如矩形、线条等）绘制图框的基本形状。例如，可以绘制一个矩形作为图框的外框。

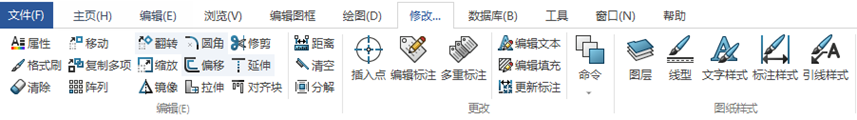

o    使用偏移、修剪等功能，对图形进行精细调整，以符合标准或自定义要求。

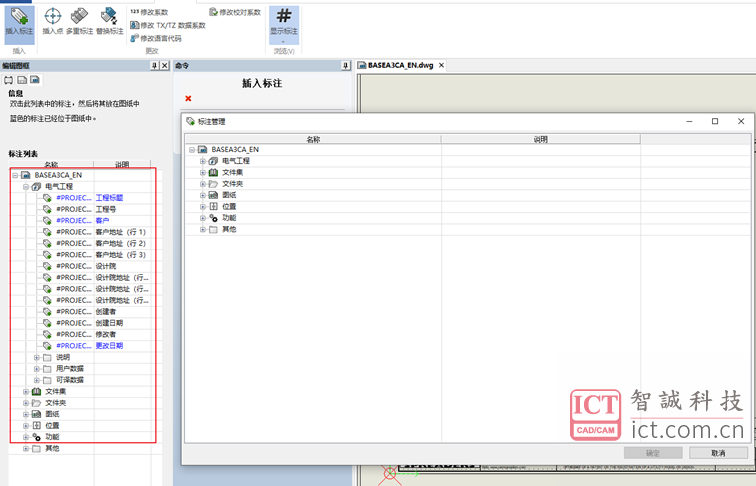

3. 添加标题栏和标注：

o    在图框中绘制标题栏，并添加必要的标注信息，如工程名称、工程号、客户信息等。

o    可以使用SOLIDWORKS Electrical的内置标注工具进行添加，也可以手动绘制并插入文本。

4. 设置属性：

o    在属性设置中，可以对图框的行列编号属性进行设置，包括行列的位置、高宽度、数量、号码等。

o    编号规则可以在工程配置的标注选项中进行调整，以符合实际需求。

三、保存和应用图框

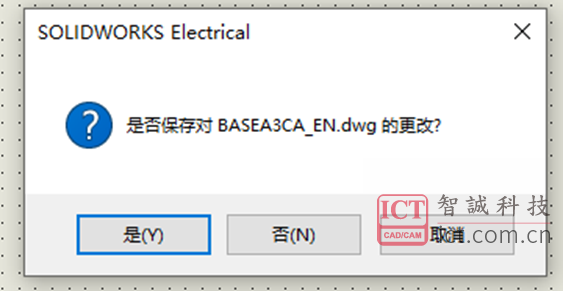

1. 保存图框：

o    在完成图框的绘制和编辑后，保存图框模板。这样，在之后绘制图纸时就可以选择并使用该图框模板了。

2. 应用图框：

o    在电气项目文件集中右键新建图纸时，可以选择之前创建的图框模板作为图纸的图框。

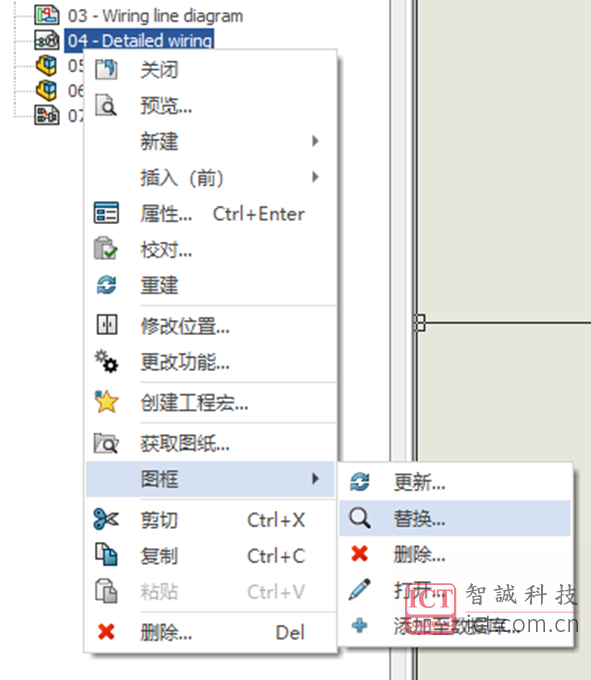

o    也可以在已有的图纸上右键选择“图框”进行替换操作，将当前图纸的图框替换为新的图框模板。

通过以上步骤，就可以在SOLIDWORKS Electrical中成功绘制和应用自定义的图框了。需要注意的是，在绘制图框时应确保所有标注和图形都符合项目或行业的标准要求。
