SOLIDWORKS Electrical用Excel导入实现批量导入设备型号信息

摘要：当企业推行SOLIDWORKS Electrical软件时，往往会需要根据企业系统中的电气元件建立型号库。但是企业中的数据量太多，那么就需要花费大量的时间完成这个工作。

以下介绍的SOLIDWORKS Electrical中导入数据功能，该功能可批量、快速导入设备型号数据到数据库中，提高建库效率，降低建库的时间。

具体操作步骤如下（根据2024版本功能的截图操作）：

a)     从Electrical软件的设备型号管理器中创建导入数据需要的Excel数据模板，并选择所有分类或者其中一个分类，如图a所示；

b)     使用SOLIDWORKS Electrical提供的Excel模板进行数据整理，Excel中建立了与软件一致的分类、数据库、制造商数据等信息，可下拉选择。如图b所示；（建议设备的一个回路建立一行数据）

图b

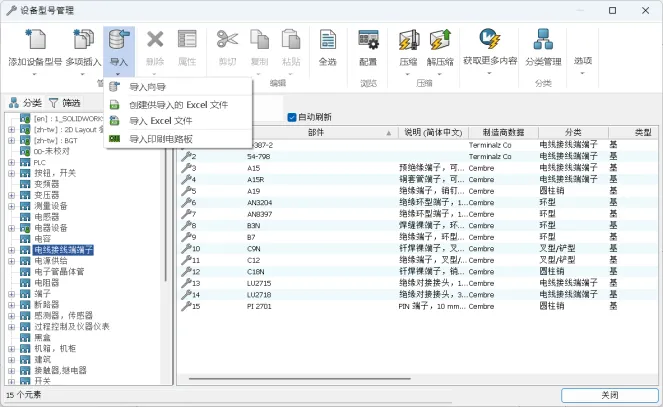

c)     数据整理完成后，在设备型号管理器中启动导入Excel文件。如图c所示；

图c

d)     进入 “制造商零件导入”界面，如图d所示；

图d

e)     选择Excel导入文件：整理好设备型号数据的Excel表格，选择表格后点击“打开”。如图e所示；

图e

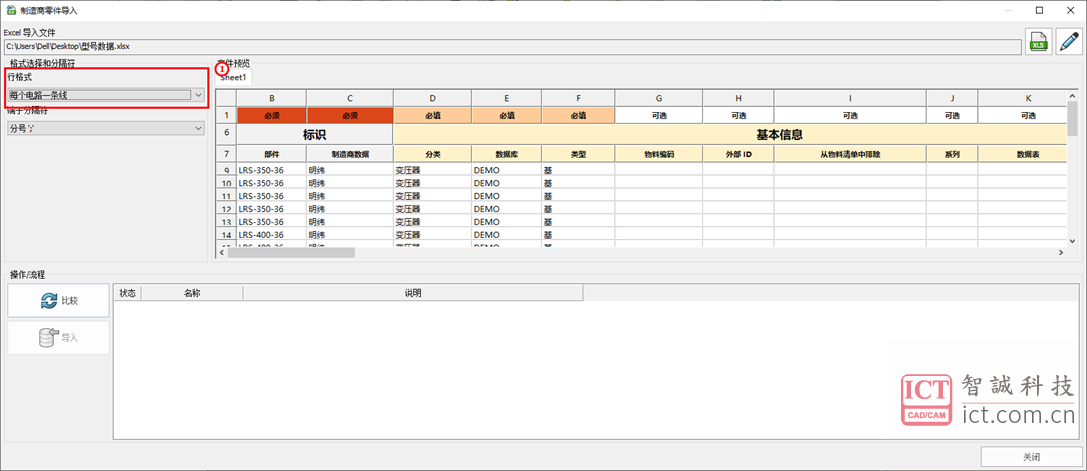

f)     选择行格式：每个电路一条线。如图f所示；

图f

g)      比较数据：对比导入数据与数据库现有数据，并根据检查导入数据是否存在问题，如是有可以成功导入的提示，下方警告类的数据根据提示进行修改，重复上述的操作。如图g所示；

图g

h)     导入数据：把比较后的正确数据进行导入到数据库中，导入成功在软件右下方弹出成功的提示。如图h所示；

图h

i)     导入成功后，可以在对应的分类中查看设备型号信息。如图i所示；

图i

Excel实现批量导入设备型号信息优点：

1.    提高建库效率，减少重复工作时间

2、SOLIDWORKS Electrical2024版本的导入Excel功能把型号需要的分类、回路等相关信息一并导入，较于以往版本有了很大的优化。
