SOLIDWORKS Electrical-制作符号的方法

在电气工程项目的设计过程中需要大量的符号，当用户的符号是非标符号或者想要建立用户自己的符号库时，就需要用户自己建立符号，那符号该怎么建立呢？下面我们以SOLIDWORKS Electrical为例来看一下具体操作。

操作步骤：

1、首先打开SOLIDWORKS Electrical软件中【符号管理器】；

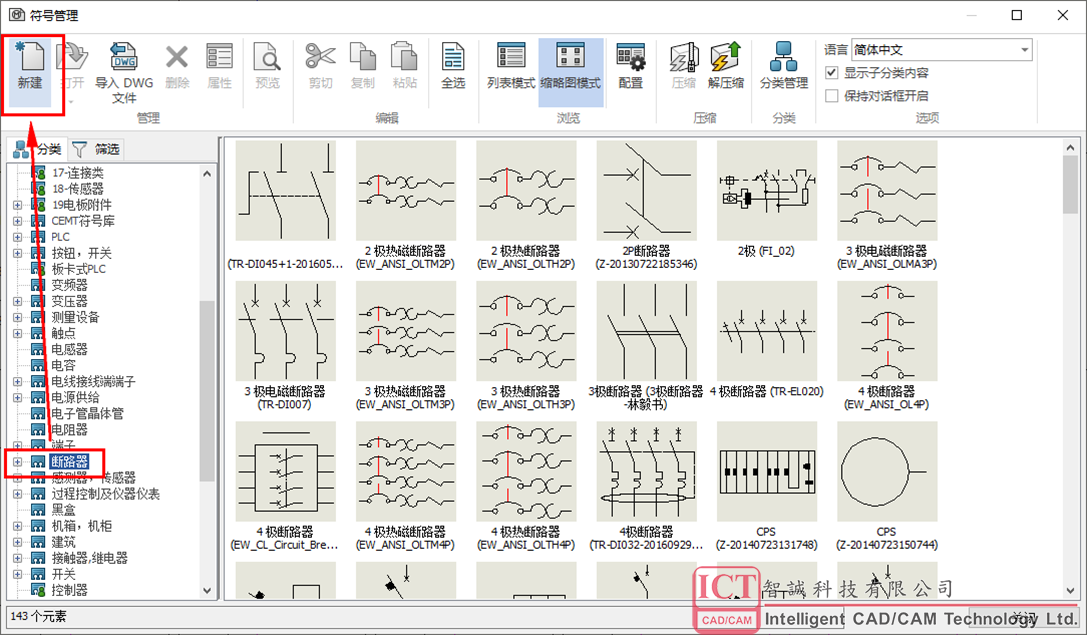

2、选择需要创建符号的分类，例如选择【断路器】、单击【新建】按钮。或者直接单击【新建】，后续可在属性中修改分类；

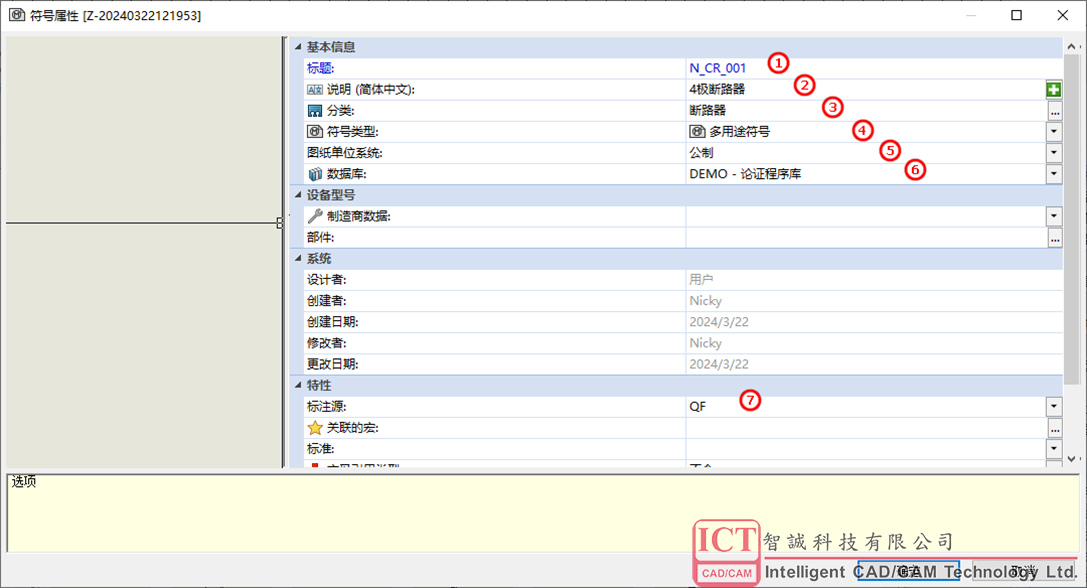

3、在符号属性窗口中填写符号基本信息、特性等；

基本信息说明：

• 标题：是用来唯一命名符号的地方，命名规则遵守Windows文件填写规则，不支持特殊字符；
• 说明：是来表述该符号的用途的，将来在选择符号的时候也是用说明来查看；
• 分类：根据符号使用的功能进行区分，便于后期绘图查找 ；
• 符号类型：是用以区分不同类型图纸中使用的符号。一般来说，用于原理图中的符号选择【多用途符号】；
• 图纸单位系统：对于国内标准，选择【公制】；
• 数据库：为了方便管理和查找，建议数据库选择公司特有的数据库；
• 标注源：可为该符号设置特定的标注。

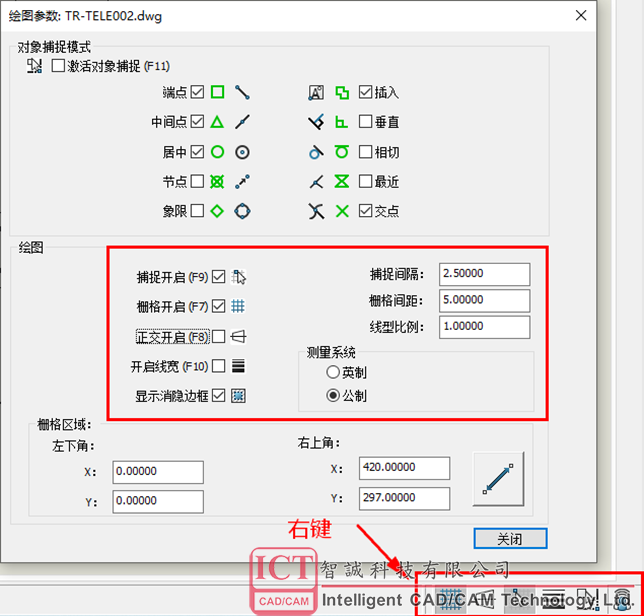

4、新建完成后，双击打开符号。在SOLIDWORKS Electrical软件右下方，右键打开绘图参数并设置，捕捉间距：2.5，栅格间距：5，如参考的设计标准不是GB，可根据实际标准来设定（处理符号细节可以调整捕捉间距以适应绘图）；

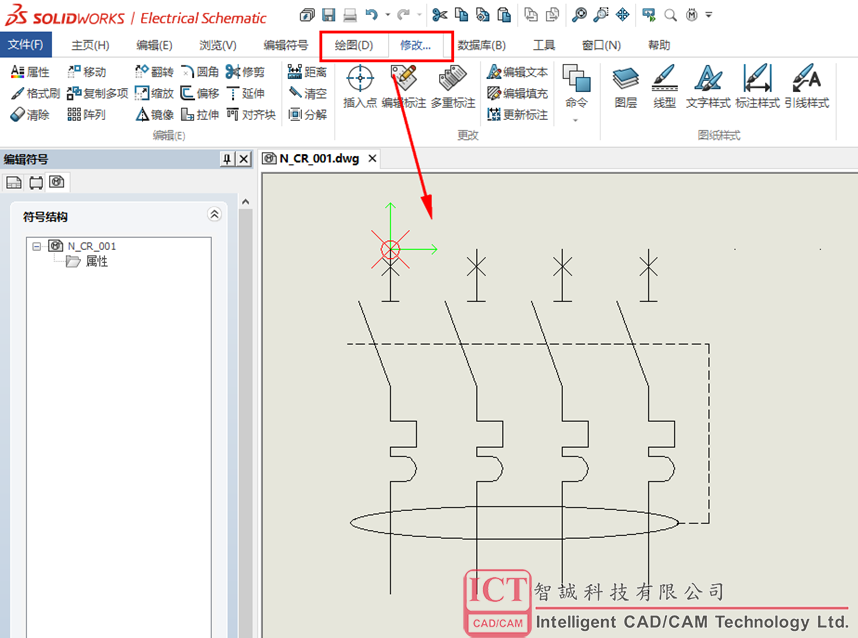

5、通过SOLIDWORKS Electrical菜单栏的【绘图】、【修改】的功能，绘制符号，其中回路连接点的间距为5；

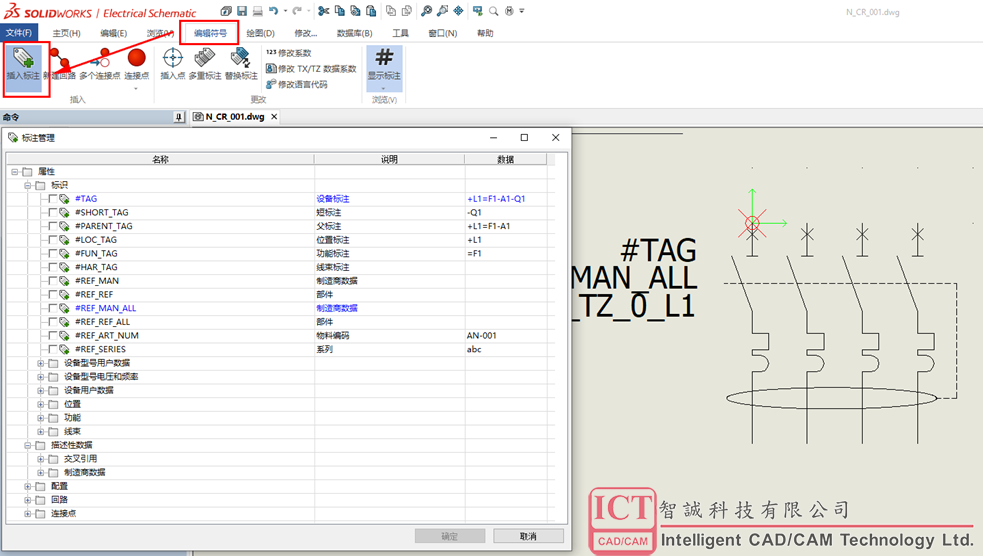

6.    充分利用标注会帮助符号更容易被读懂。把需要的属性勾选添加，放置在合适位置；

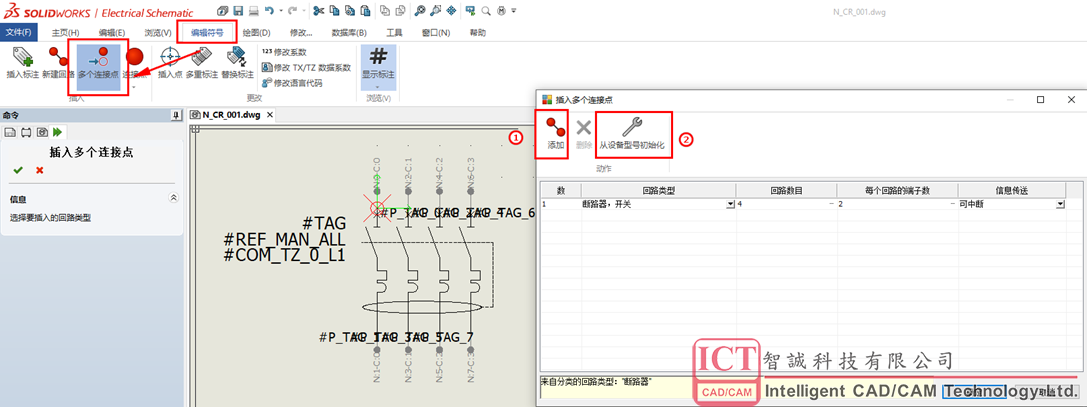

7、在SOLIDWORKS Electrical【多个连接点】按钮可快速添加连接点，选择【添加】或者【从设备型号初始化】建立；

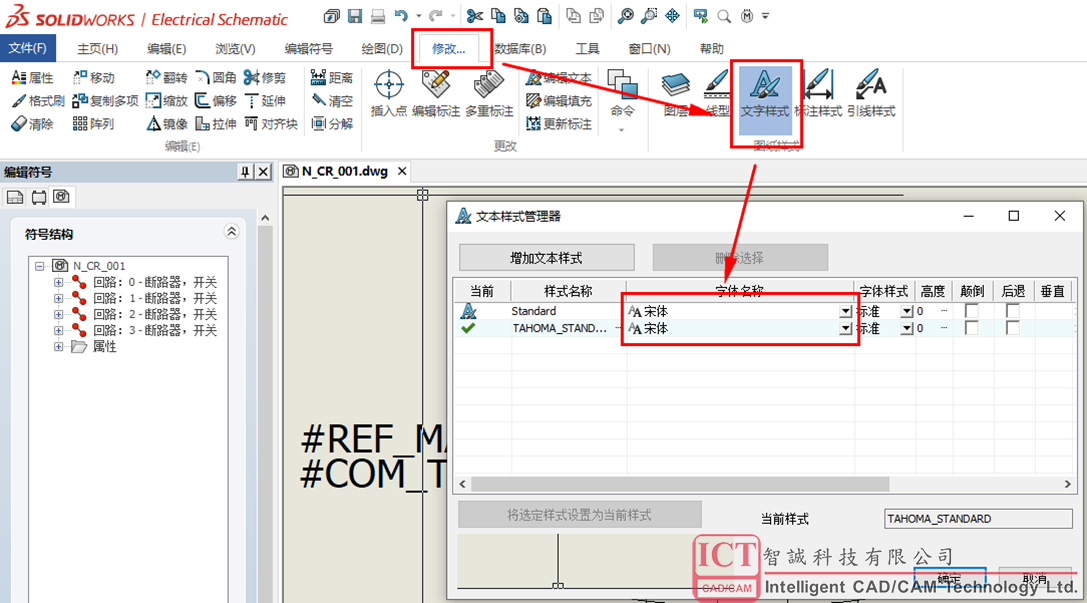

8、如有字体要求，可从【文字样式】中修改到需要的字体；

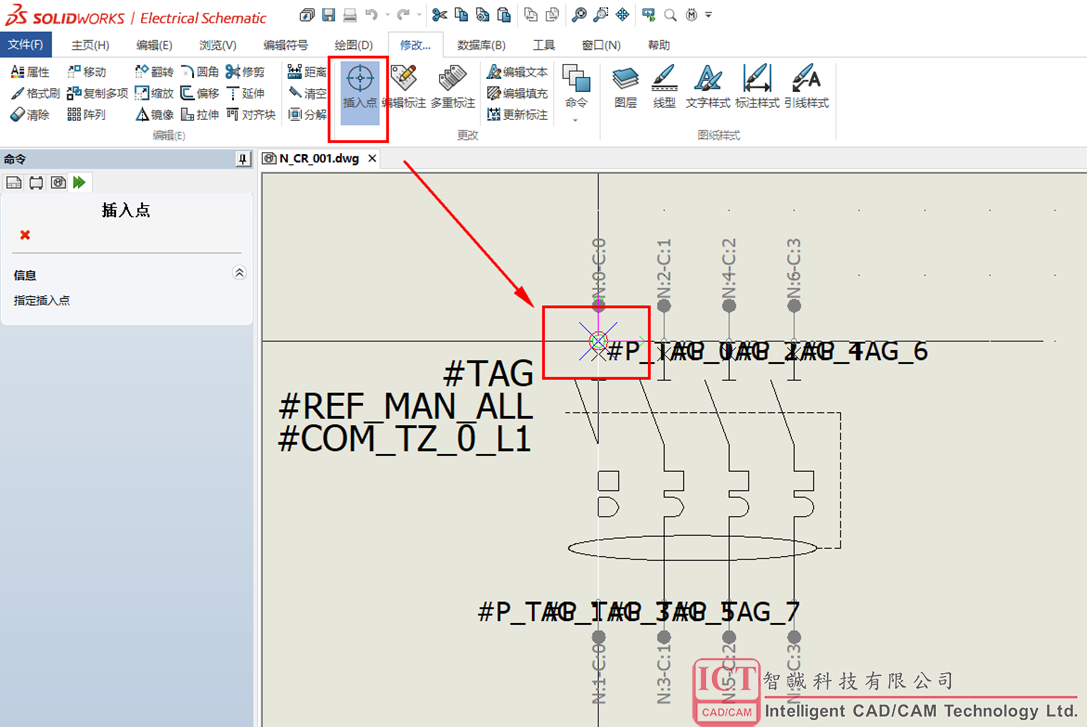

9、最后，添加【插入点】，以定位符号参考基准。

以上就是在SOLIDWORKS Electrical中制作符号的方法，如有更多问题，请给我们留言，欢迎大家在评论区探讨更多电气设计的问题。
