SOLIDWORKS Electrical：线束工程图可以这样做

线束设计目前应用非常广泛，例如汽车制造业、医疗设备制造业、家电制造业，等…整个线束制造行业里，常见的工程和制造方法已经应用了几十年，大部分的线束制造操作都是手动执行的。手动操作不仅速度慢，容易出错，而且难以高效的利用工程师的时间和精力。

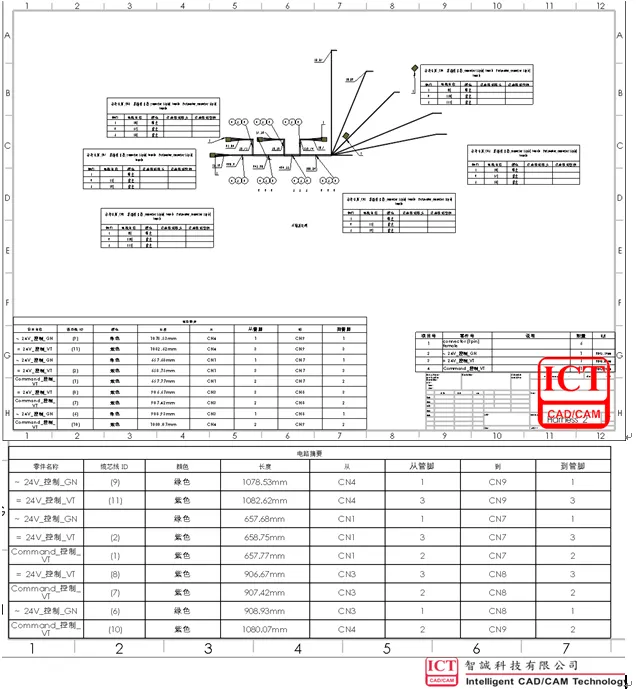

SOLIDWORKS Electrical 线束设计功能按照原理图定义的电气线束进行自动布线，从而简化线束开发，同时消除错误。创建虚拟线束后，SOLIDWORKS Electrical 3D 可使用内置的工程图工具生成详细的装配工程图。这些工程图创建工具包括创建带零件序号的装配体、插接板或切割清单工程图以及相关 BOM 文档的功能。

操作步骤如下：

1. 绘制线束原理图

2.  设置线束

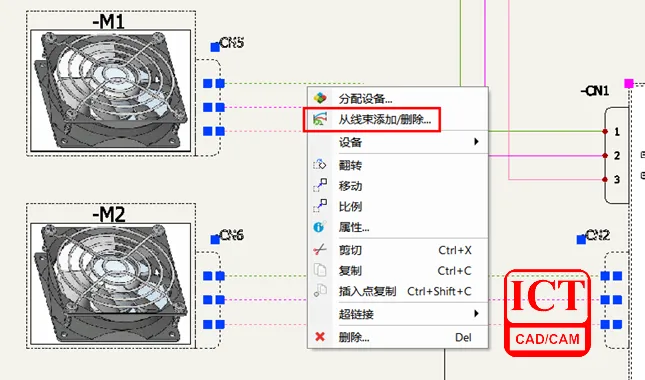

a) 把相同线束的连接器和电线关联到同一个线束中

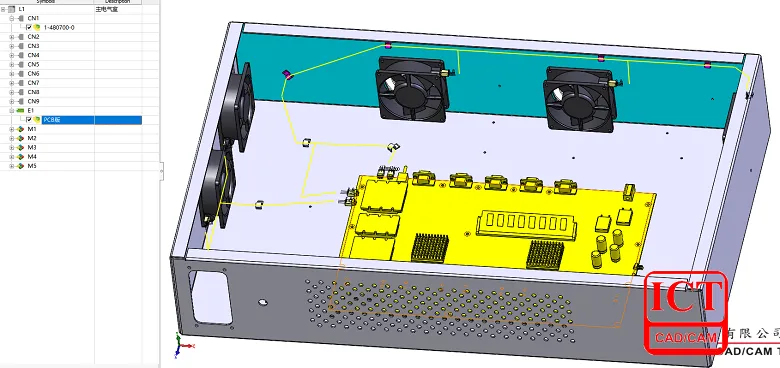

3. 插入连接器等设备模型并绘制线束走线路径

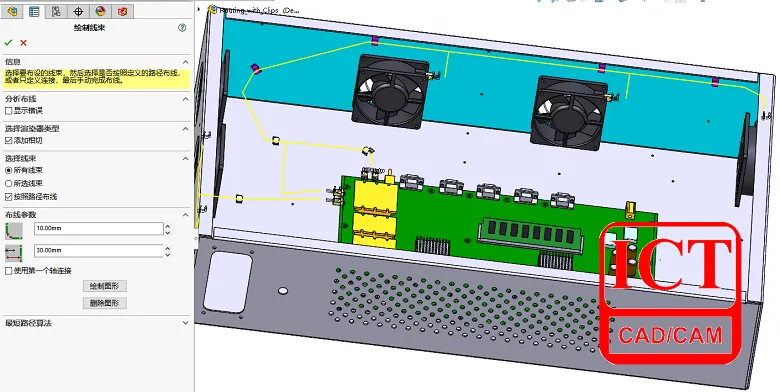

4. 执行线束布线

a) 设置布线参数

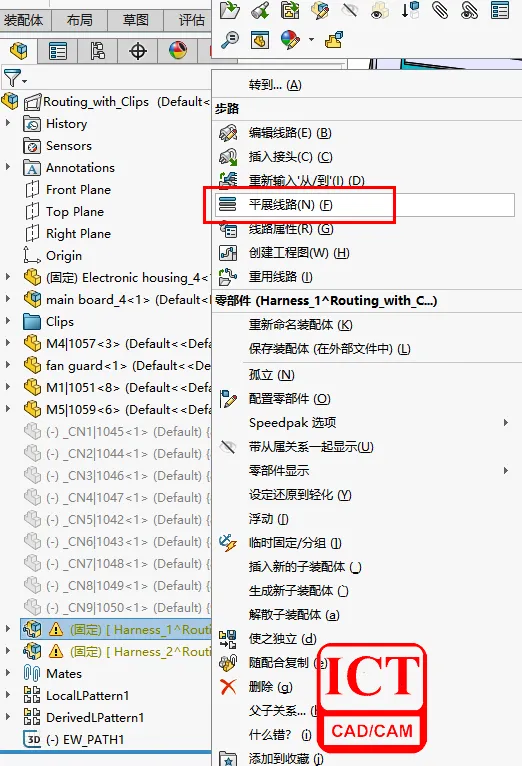

5.平展线路并创建线束工程图

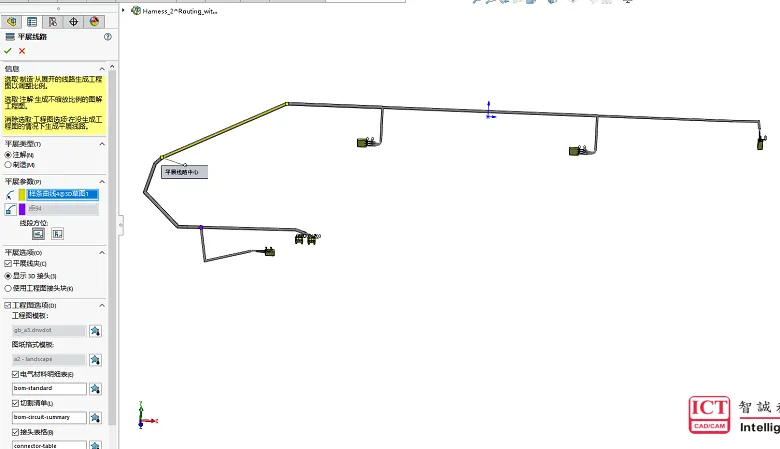

a)选择需要制作工程图的线束进行平展线路

b)设置平展的同时创建工程图

6. 插入带有电线属性的线束接线表

7.以上就是线束工程图的制作过程，简单、便捷的操作，缩短手动制作工程图的时间，提高图纸的准确程度。

参考内容：SOLIDWORKS Electrical帮助文件
