Electrical 如何在一页工程图中显示电气安装布局和开孔图

在很多的电气项目中，有许多的元件是直接安装于安装板上，会涉及到很多的开孔，那SOLIDWORKS Electrical如何能快速便捷的创建开孔图呢，且能与电气安装布局显示在一页工程图中呢？

第一步，我们先将SOLIDWORKS Electrical电气元件生成开孔图，采用我们的制作智能零件特征，创建我们的开孔特征。

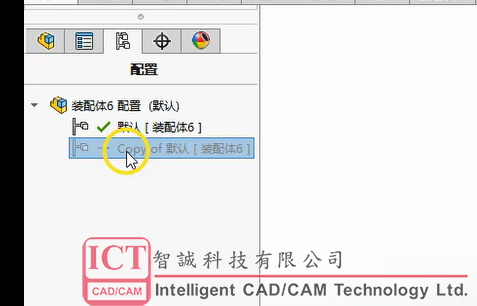

第二步，复制一个当前的配置，可以在这时更名为【开孔】，用于区分两个配置，也可以选择不更名，如同图中所示用默认的【copy of 默认】。

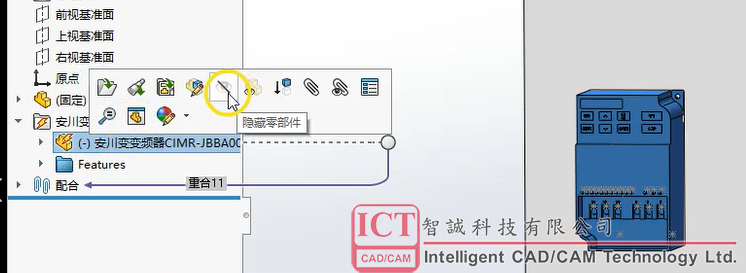

第三步，SOLIDWORKS Electrical激活【默认配置】，在此配置中将电气元件文件进行隐藏，就能显示出安装板上的开孔位置。

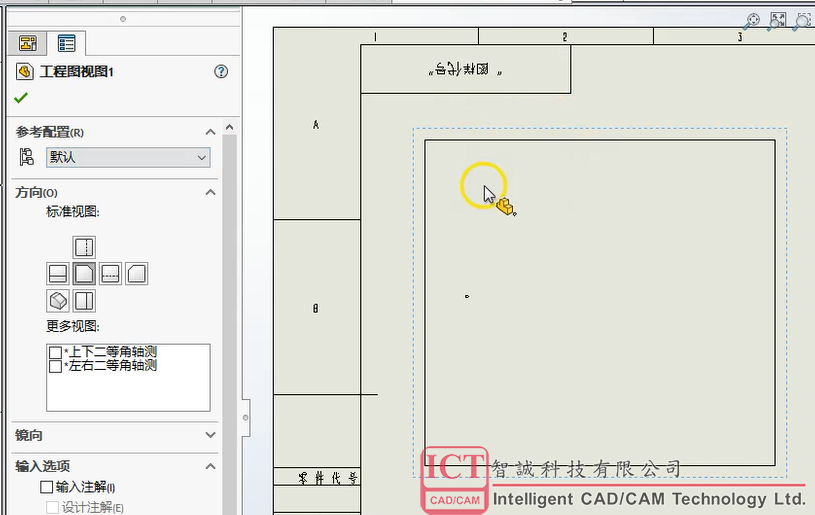

第四步，现在可以去创建工程图了，此时因为我们现在激活的是开孔配置，所以当前工程图会显示的是被我们隐藏了电气元件的样式。

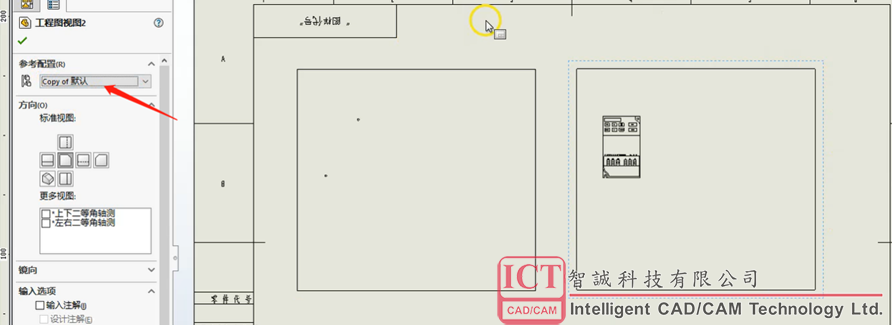

最后一步，可以通过复制的方式，复制当前的正视图放置于开孔图一侧，并将粘贴的正视图的配置更换为含有电气元件的配置，就可以显示出电气安装板的布局了。

通过这种方式，SOLIDWORKS Electrical可同时显示电气安装布局和电气元件的开孔图，而且保留了电气元件的关联性，不会因为位置的变动需要手动修改开孔图，有效的提高修改的效率。
