SOLIDWORKS Visualize2022新功能揭秘—新阵列

日期：2024-07-04 发布者: 小编浏览次数：次

在产品初步方案及详细方案设计阶段，企业可以直接利用 CAD 数据，使用SOLIDWORKS Visualize 快速、低成本、方便地创建专业的、可视化的、照片级

在产品初步方案及详细方案设计阶段，企业可以直接利用 CAD 数据，使用SOLIDWORKS Visualize 快速、低成本、方便地创建专业的、可视化的、照片级质量的产品渲染效果，而无需使用昂贵的实际产品的物理样机，并且创作出来的数字化的渲染作品可以在任何时间，为任何人员所使用。今天与大家分享的是SOLIDWORKS Visualize 2022 新增功能之阵列。

新阵列：
SOLIDWORKS Visualize 2022提供新的“新阵列”功能，可以从单个模型或多个不同的模型上创建阵列。您可以使用散射功能，通过定义实例数量以及边界框参数来完全随机排列对象，为了获得NEMO潜水器在水下逼真的渲染效果；我们通过使用“阵列”和“散射”功能，增加一群蓝线鲷鱼；整个过程轻而易举。

NEMO潜水器

操作方法：

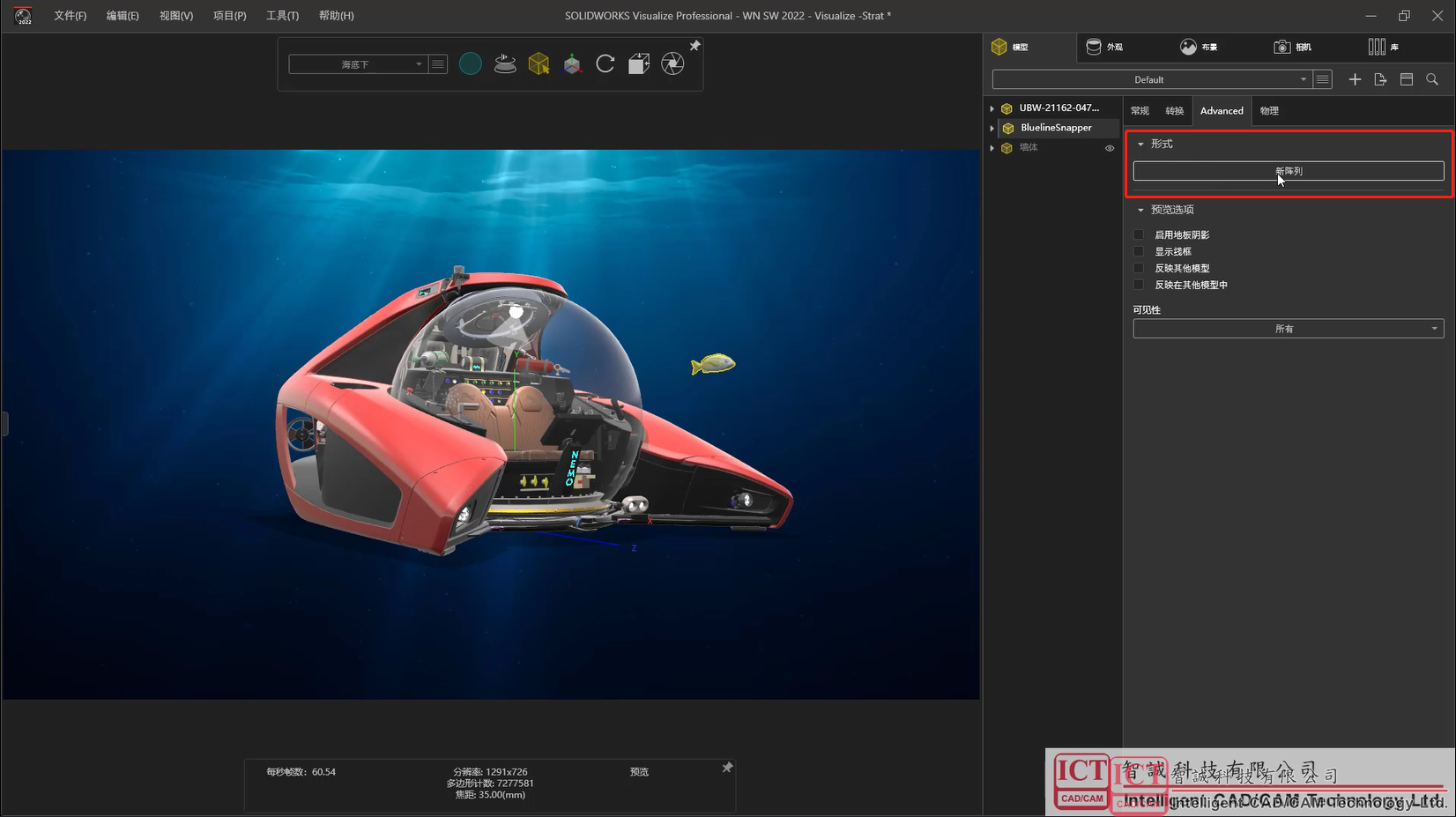

在SOLIDWORKS Visualize 2022中，打开模型项目。选择需要阵列的实体，这里选择鱼模型，在高级选项中，点击形式-新阵列。

打开新阵列命令

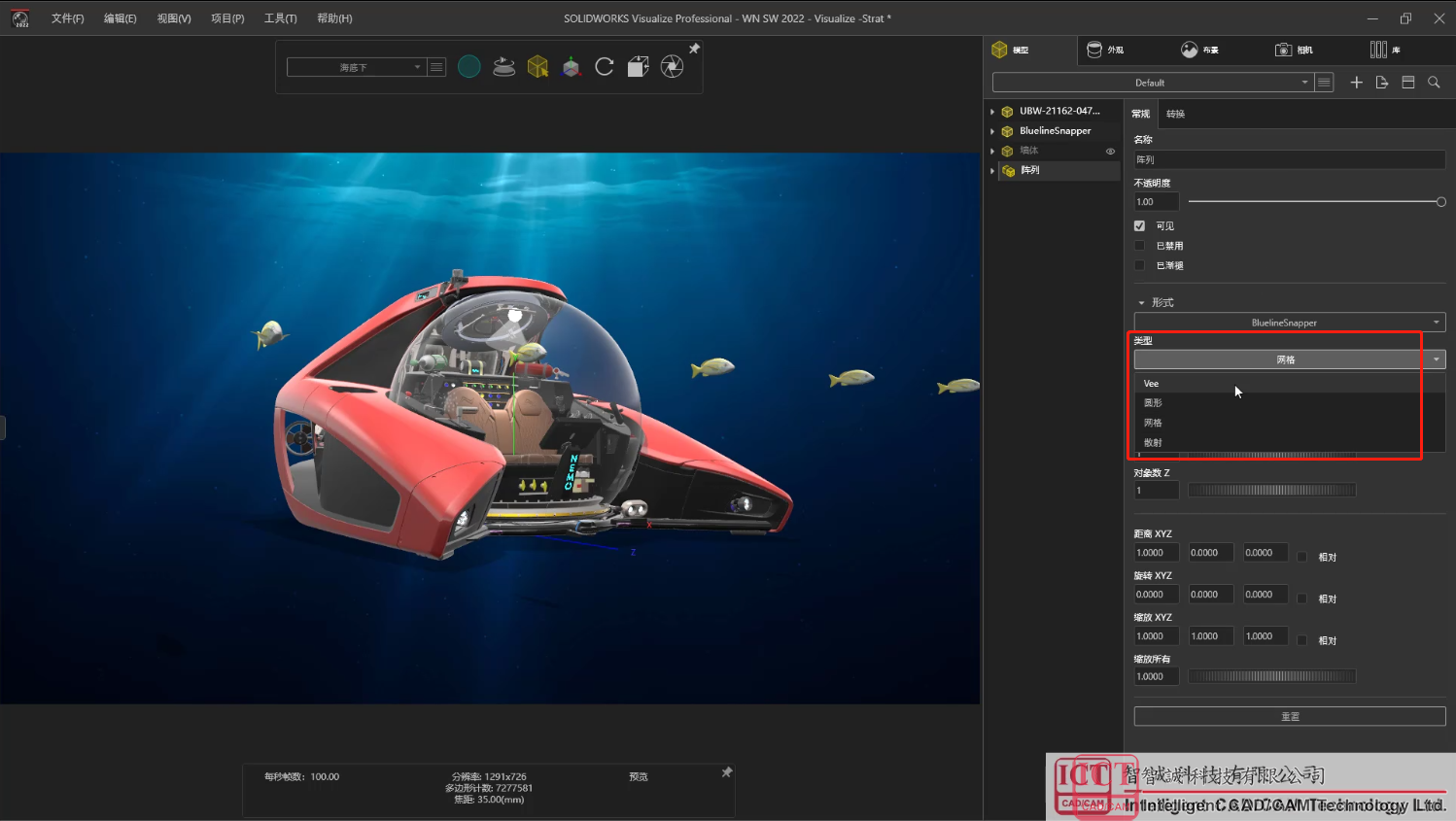

选择类型-散射

选择阵列类型

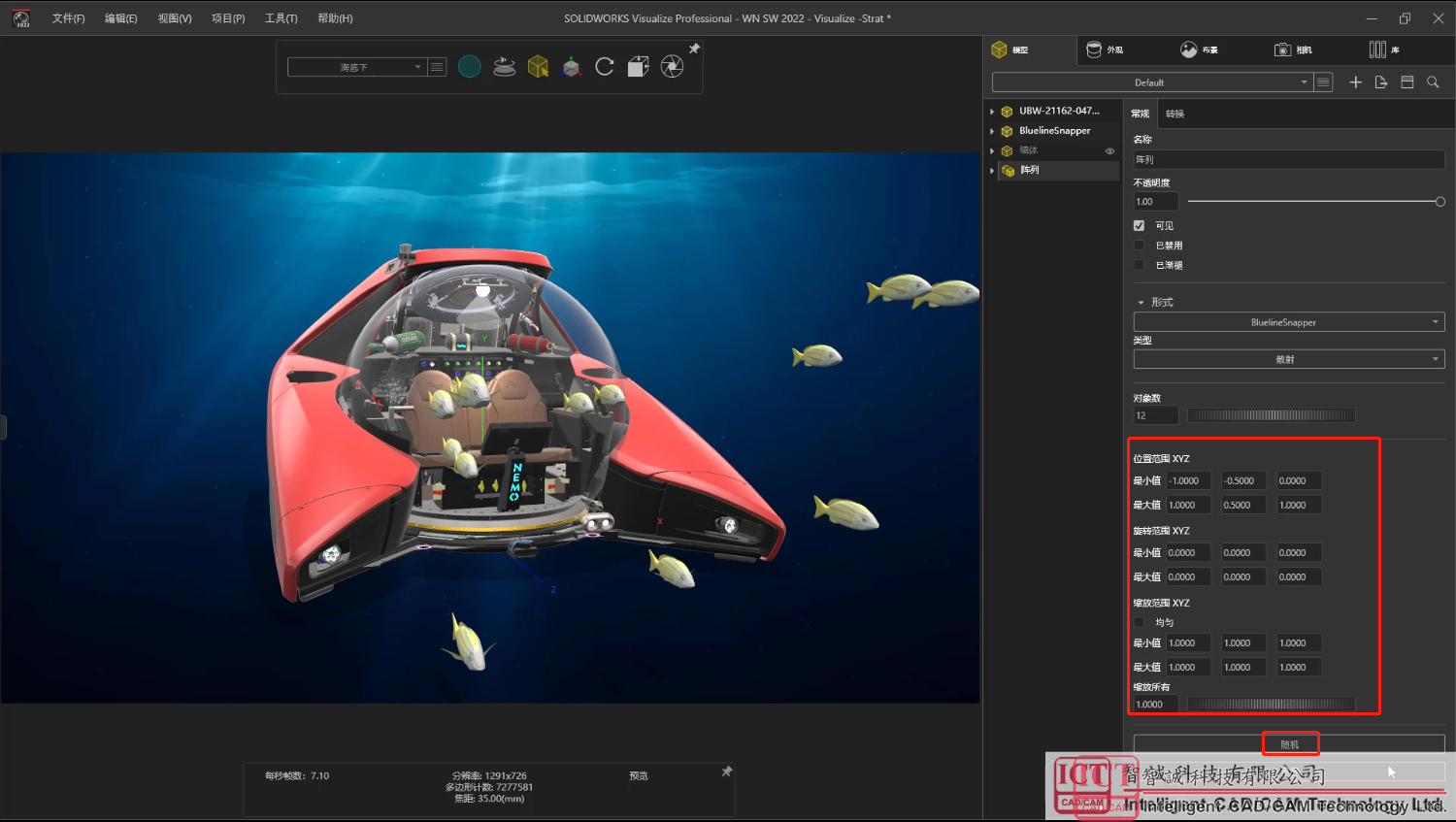

调整对象数量以及位置范围，点击“随机“，查看不同效果

调整模型数量和位置
点击确定，完成操作，输出结果。通过以上方法，利用新阵列方式，创建方式更加灵活，简单，让图片看起来更加逼真。

补充：以下是阵列选项说明：
V 形

V 形构造用角度来指定 V 形的开口角度。

对象数	指定阵列中的对象数。
角度	指定 V 形的开口角度。
距离 XYZ	指定向量，其长度定义实例之间的距离，其方向影响阵列方向。
旋转 XYZ	以 Euler 角度（度）指定阵列中实例的旋转。
缩放 XYZ	以 X、Y 和 Z 尺寸指定阵列中实例的缩放。
相对优化	在实例序列上累积距离、旋转或缩放。清除此选项后，距离、旋转或缩放为绝对值（恒定）。
缩放所有	为所有实例指定比例的 X、Y 和 Z 尺寸的整体比例乘数。

圆

您可以使用圆形构造来排列圆或圆弧中的实例。圆形是唯一链接多个参数的构造，这样更改一个参数就会影响其他参数。例如，如果增加对象数，则距离 XYZ 值将减小，才能使半径保持不变。

对象数	指定阵列中的对象数。
半径	指定圆形阵列的半径。
角度	通过指定小于 360° 的值来指定圆或圆弧。
距离 XYZ	指定向量，其长度定义实例之间的距离，其方向影响阵列方向。
旋转 XYZ	以 Euler 角度（度）指定阵列中实例的旋转。
缩放 XYZ	以 X、Y 和 Z 尺寸指定阵列中实例的缩放。
相对优化	在实例序列上累积旋转或缩放。清除此选项后，旋转或缩放为绝对值（恒定）。
缩放所有	为所有实例指定比例的 X、Y 和 Z 尺寸的整体比例乘数。

网格

根据对象数 X、Y 和 Z 的值，网格构造可以是直线（一个尺寸的值大于 1，其他两个尺寸有一个值为 1）、平面（两个尺寸中有一个值大于 1，第三个尺寸的值为 1）或立方体（所有三个尺寸中有大于一的值）。实例总数等于对象数 X、Y 和 Z 的乘积。

对象总数是对象数量 X、对象数量 Y 和对象数量 Z 的值的乘积。

对象数 X	指定 X 尺寸中的对象数。
对象数 Y	指定 Y 尺寸中的对象数。
对象数 Z	指定 Z 尺寸中的对象数。
距离 XYZ	指定向量，其长度定义实例之间的距离，其方向影响阵列方向。
旋转 XYZ	以 Euler 角度（度）指定阵列中实例的旋转。
缩放 XYZ	以 X、Y 和 Z 尺寸指定阵列中实例的缩放。
相对优化	在实例序列上累积距离、旋转或缩放。清除此选项后，距离、旋转或缩放为绝对值（恒定）。
缩放所有	为所有实例指定比例的 X、Y 和 Z 尺寸的整体比例乘数。

散射

散射构造允许在特定范围内完全随机排列对象。最小值和最大值相等可为该自由度创建确定的转换值。

对象数	指定阵列中的对象数。
位置范围 XYZ	指定随机计算每个实例的平移（位置）的最小和最大限制。
旋转范围 XYZ	指定随机计算每个实例的旋转的 Euler 角度 X、Y、Z 的最小和最大限制。
缩放范围 XYZ	指定随机计算每个实例的缩放的最小和最大限制。统一可在 X、Y 和 Z 尺寸中指定一个随机缩放。
缩放所有	为所有实例的最小和最大比例指定 X、Y 和 Z 尺寸的整体比例乘数。
