SOLIDWORKS Visualize2022新功能揭秘—阴影捕捉器

在产品初步方案及详细方案设计阶段，企业可以直接利用 CAD 数据，使用SOLIDWORKS Visualize 快速、低成本、方便地创建专业的、可视化的、照片级质量的产品渲染效果，而无需使用昂贵的实际产品的物理样机，并且创作出来的数字化的渲染作品可以在任何时间，为任何人员所使用。

今天与大家分享的是SOLIDWORKS Visualize 2022 新增功能之阴影捕捉器。

阴影捕捉器：

您可以将任何零件对象几何体转换为阴影捕捉器对象，从而显示场景光源投射在阴影捕捉器上的模型阴影。

例如您先创建一个墙体模型，接着使用“阴影捕捉器”功能，可以将墙体的几何模型转换为阴影捕捉器，从而获得准确细节级别、带阴影的渲染效果。

NEMO潜水器

操作方法：

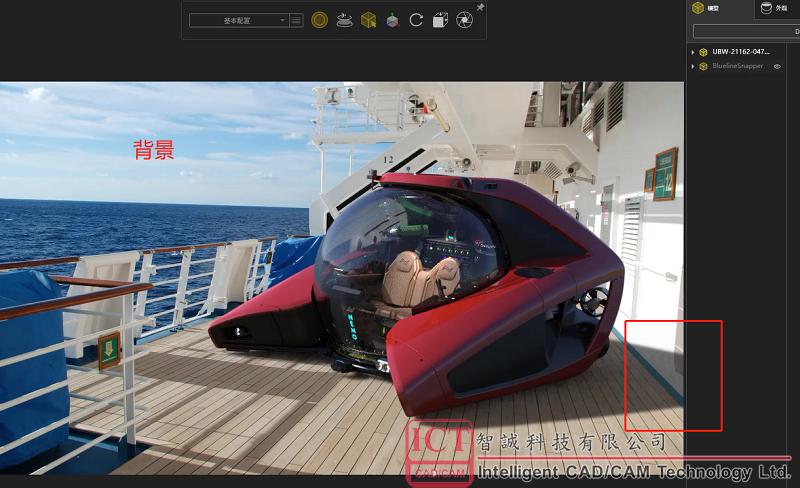

1. 在SOLIDWORKS Visualize 2022中，打开带有背板的项目。图片中可以看出，模型在环境光的作用下，影子与背景图片不能很好得结合，看起来是穿透过去的，不是投影在墙上。

模型影子不贴合

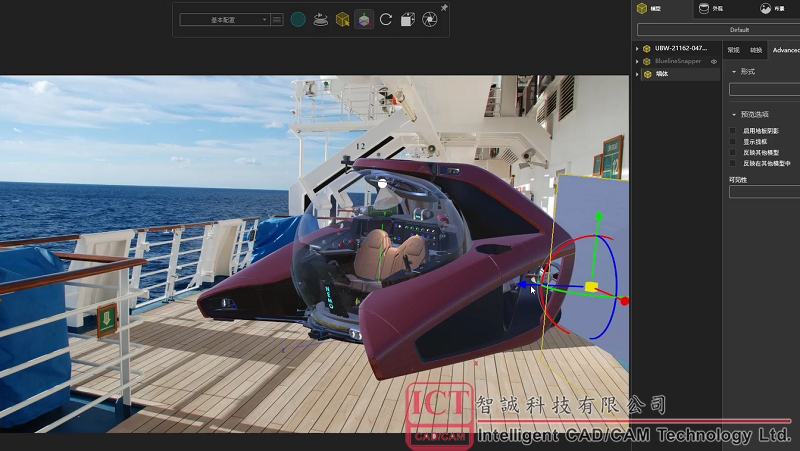

2. 首先我们需要创建投影模型，这里创建了一个墙体，并调整其位置，让其与背景的图的墙体位置贴合。

创建墙体模型

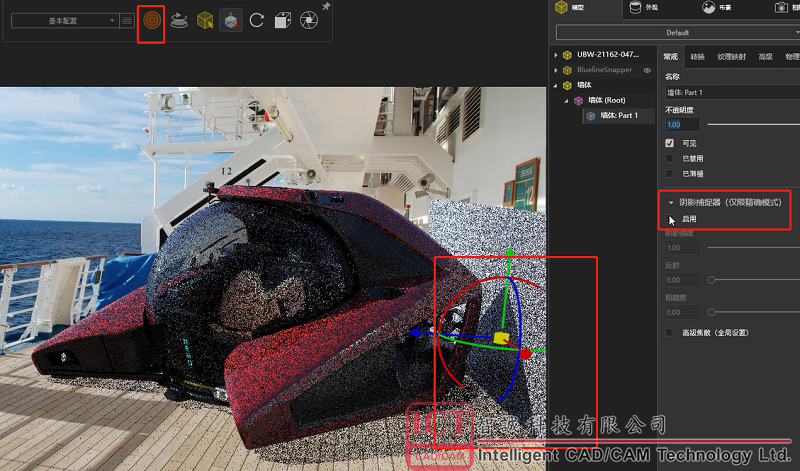

3. 接着选择墙体模型，在调色板的模型选项卡上，选择常规界面，找到阴影捕捉器并启用。注意只有在精确模式下才有作用。

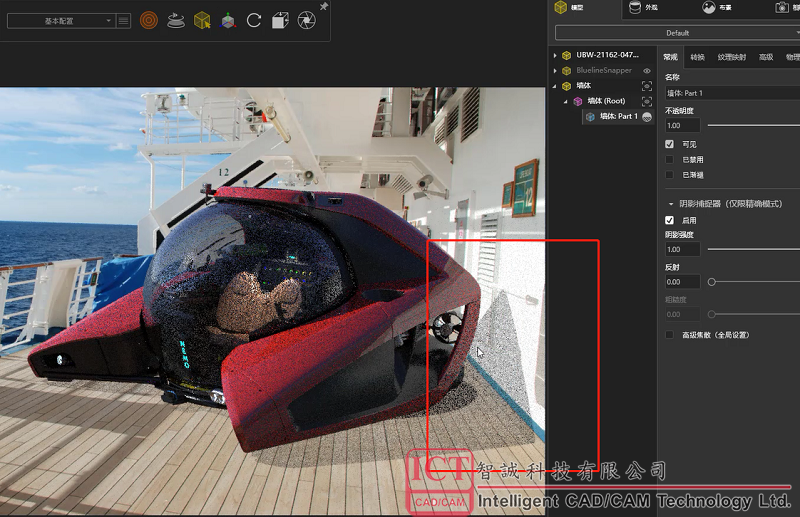

启动和关闭阴影捕捉器对比

4. 可以调整选项查看效果，阴影捕捉器对象允许控制阴影强度、反射和反射粗糙度。以下是界面说明

阴影捕捉器选项说明：

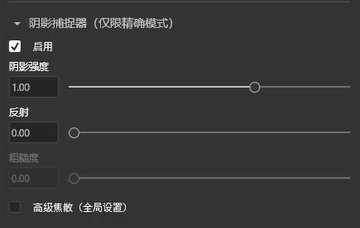

阴影捕捉器选项

•启用。打开投射因子功能。

• 阴影强度。加亮或加深阴影。

• 反射。指定投射因子对象的反射量。

• 粗糙度。指定反射大于0 时反射的模糊程度。

• 高级焦散线。提高某些场景中焦散反射的质量。这在场景中全局应用（不是每个投射因子对象）。例如，游泳池在晴天时光线和在地上投影的阵列转换。

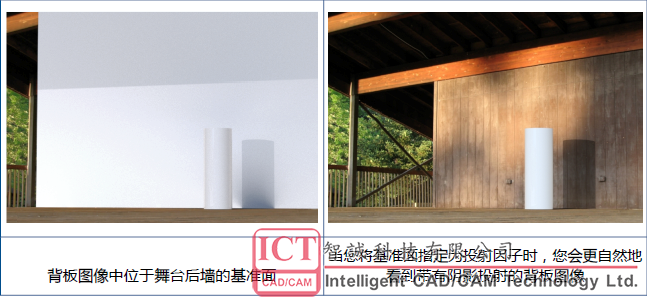

模型示例

5. 点击确定，完成操作，输出结果

通过以上方法，利用阴影捕捉器，可以获得准确细节级别、带阴影的渲染效果。
