SOLIDWORKS Visualize教程：使用配置预订存储柜

当我为客户设计时，我通常会得到一个需要工作的简介，从我喜欢在简短的指南中创建各种选项的简介中，给客户选择，这些选择可能涉及零件尺寸或特征的细微变化，在不创建多个新零件的情况下做到这一点的最快方法是通过配置。在本教程中，我将向您展示如何创建一组全局变量以准备设计单元。

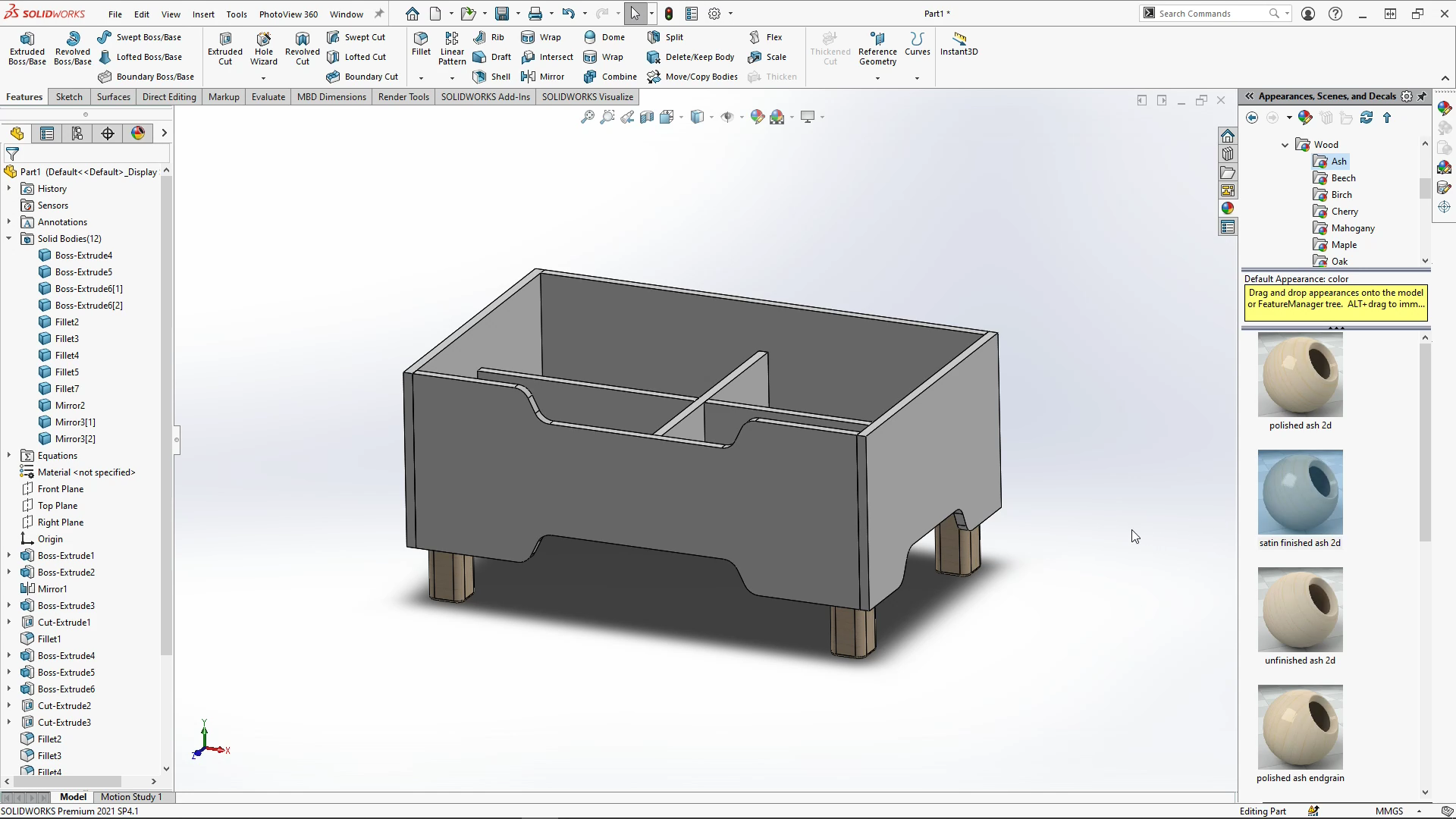

对于多体部分的初始建模，我设计了应用所有功能的书籍存储单元。下图向您展示了模型在这个阶段的样子，它并不漂亮！但我想让我的所有功能都准备好使用配置创建一些选项。通过这种设计方式，我可以开始为我想为假想的客户端生成的每个“设计选项”创建配置。然后，我可以从这里隐含特征或通过管理方程编辑特征的尺寸。

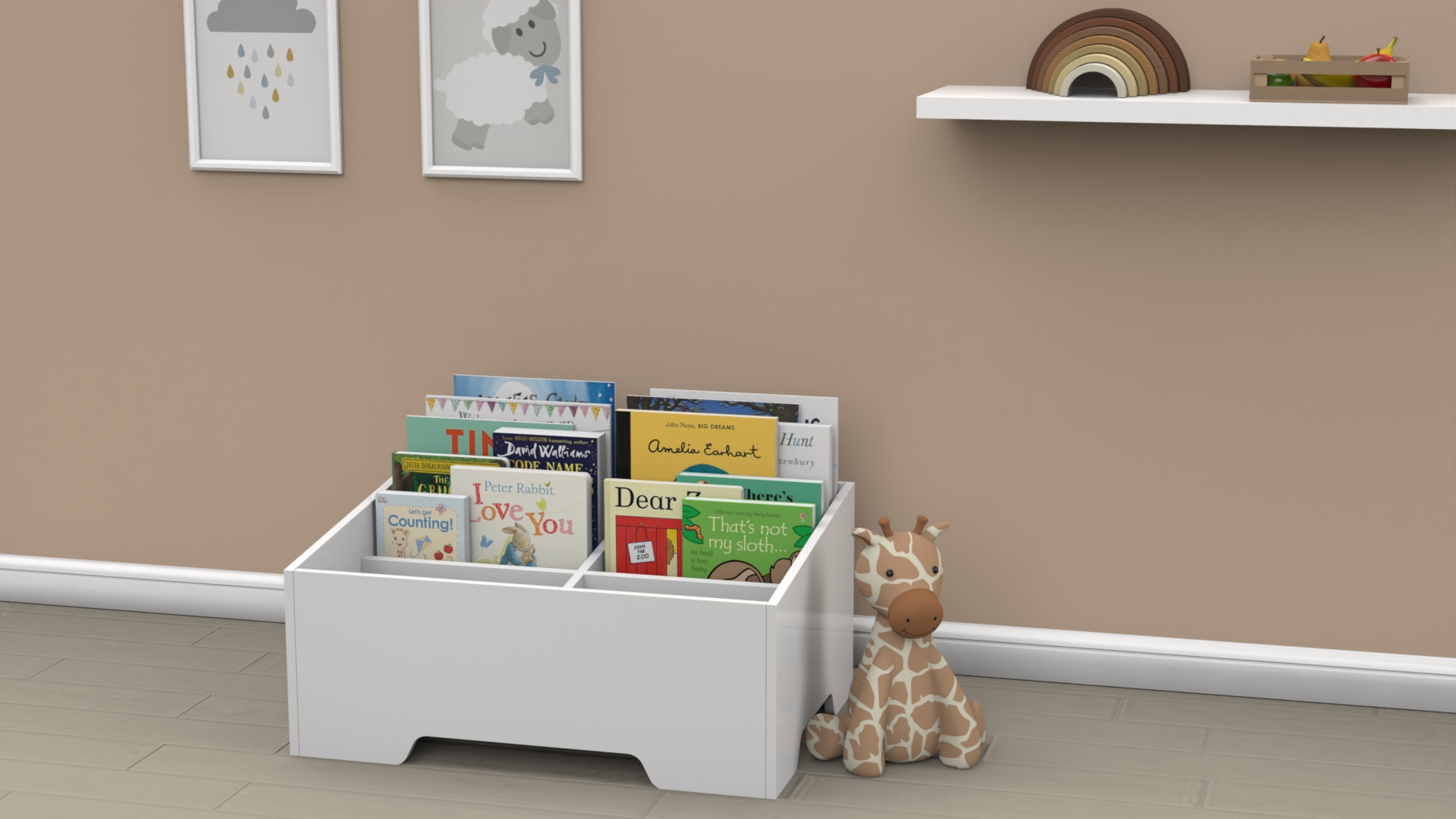

查看下面使用 SOLIDWORKS Visualize 创建的渲染，您可以看到我为渲染复制的存储单元的立方体选项。对于此选项，我需要使用配置功能抑制存储分隔器挤出，我还需要编辑草图尺寸，这使用管理方程更容易完成，只需在全局变量中编辑之前添加的尺寸即可。执行此作时，您可以选择将编辑应用于“所有配置”，这包括能够选择“此配置”。这是一个非常有用的功能，因为它允许我对配置进行更改，我在不更改其他配置中的任何内容的情况下工作。

对于这个设计，我创建了 5 种不同的配置，这包括添加腿和删除腿、添加和删除切割挤压以及将单元的侧面从直面更改为有角度（创建有角度的边确实有一些问题，但我向您展示了如何在教程中修改这些问题）下面的渲染图显示了我的一个倾斜配置，它删除了腿， 地板水平切割的挤压件没有抑制，给你一种脚在面板内的错觉，将它抬离地面。像这样的设计选项可以通过移除厚实的木腿并在面板内添加内置的“脚”功能来节省客户的钱。该面板的侧面也使用“前面板高度”全局变量进行倾斜，使设备的侧面倾斜可以帮助您看到更多展示的书籍，使我能够抑制应用于其他两个选项的顶部中心切口。

当我自己和客户需要查看设计概念的变化时，我为他们节省的时间是巨大的，是的，为模型设置方程确实需要一些时间，但是一旦这些基础到位，您就可以创建模型的无穷无尽的变化。它使那些琐碎的设计调整变得容易，而无需返回所有单独的功能和草图来编辑尺寸。相反，它都存储在方程表中，我所有的“设计选项”都列为配置，我可以轻松地在它们之间切换以查看。
