SOLIDWORKS Simulation中如何添加虚拟螺栓

对于一些仿真工程师来说，装配体的分析工况应该是最常碰到的，而在装配体的仿真分析中除了模型的复杂之外，难点可能在于零件与零件之间的接触及连接关系，而装配体中的连接关系除了焊接方式外绝大多数都是通过螺栓紧固件连接，
当然我们用真实的螺栓实体来模拟会比较贴近真实情况，但这会带来一个问题，就是这些大量的螺栓紧固件实体在后期网格化的过程中会产生巨大的网格数量，这对于我们的电脑运行速度及时间无疑是一种挑战。所以我们更想通过虚拟螺栓连接的方式来代替，从而减少我们模拟运行的时间，加快仿真模拟效率。下面给大家列举下在solidworks simulation中添加虚拟螺栓的两种方法。
一、将Toolbox紧固件转换为螺栓接头
对于使用过solidworks的工程师都知道。其中有Toolbox连接件，可以快速为装配体添加紧固件，所以当我们装配体中的螺栓紧固件是通过 Toolbox方式添加的话，在创建静应力分析时会有将Toolbox紧固件转换为螺栓接头的选项供你选择。

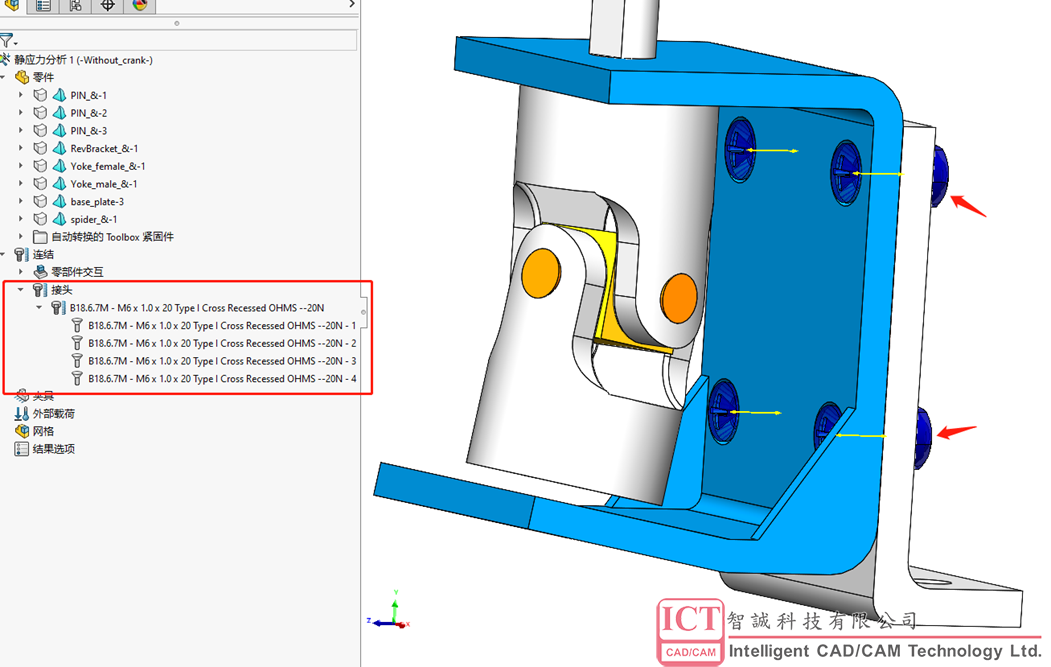

我们勾选这个选项后，软件会自动为我们将实体螺栓转换成虚拟螺栓接头，并创建相应的接头连接，如图

这种创建虚拟螺栓的方式是最快、简单的，但必须有个前提的条件，就是这些螺栓紧固件必须是通过Toolbox的方式来创建的。

二、通过手动添加螺栓虚拟连接

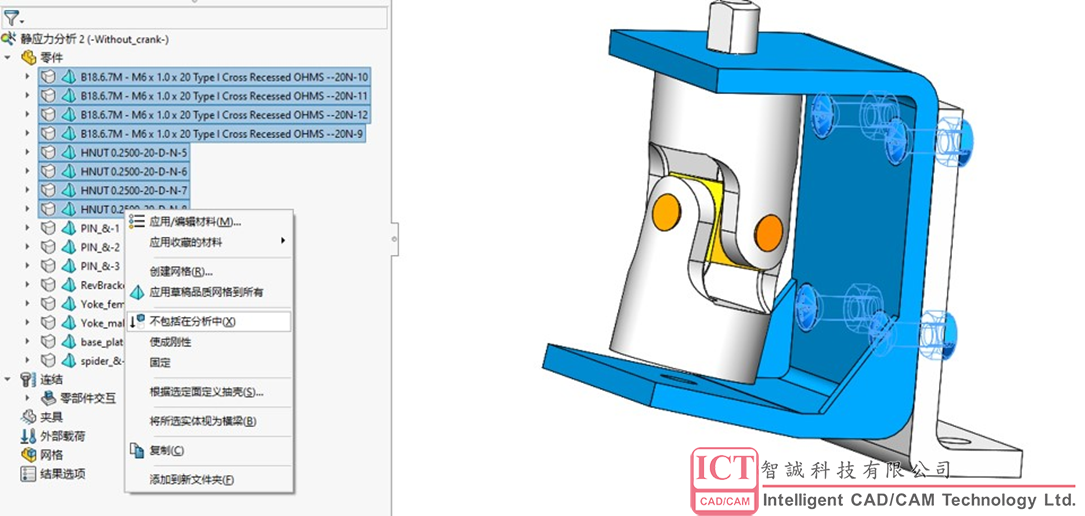

当然很多时候螺栓实体不是通过Toolbox来创建的，可能是手动绘制出来的，或可能是通过其他三维软件转换而来的，对于这种情况，第一种创建虚拟螺栓的方式就不再适用了，我们只能通过手动来添加。手动创建虚拟螺栓的第一步就是把真实的螺栓实体选中不包含分析中

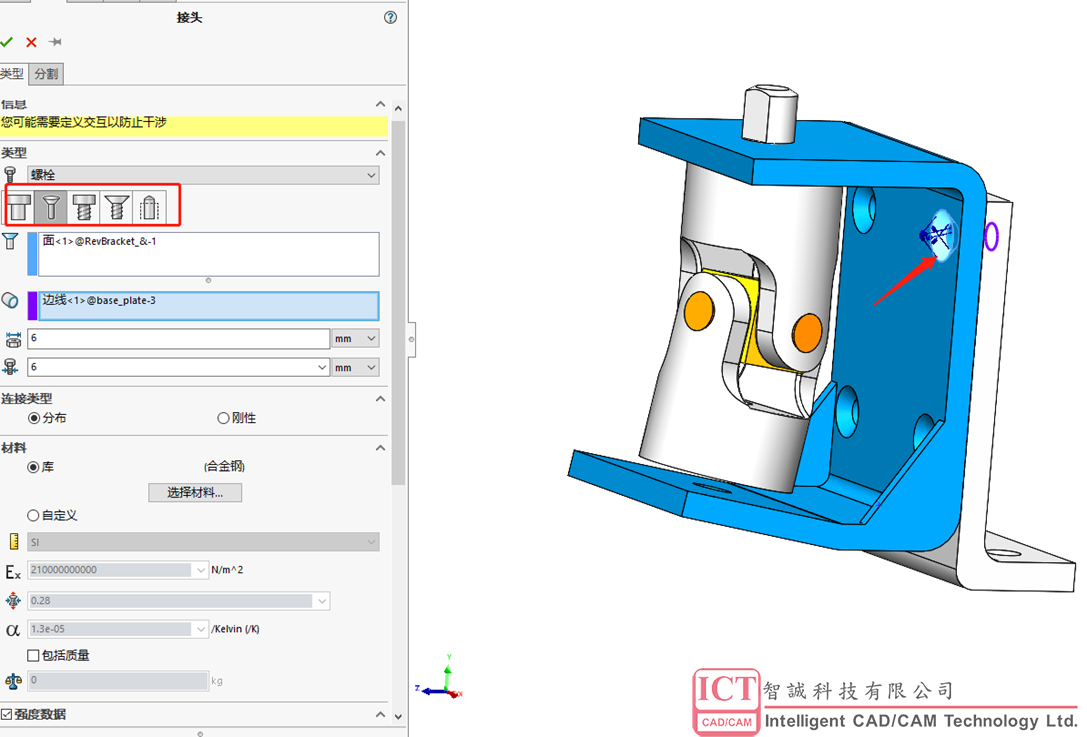

之后我们再通过螺栓接头命令还原排除掉的螺栓连接方式。

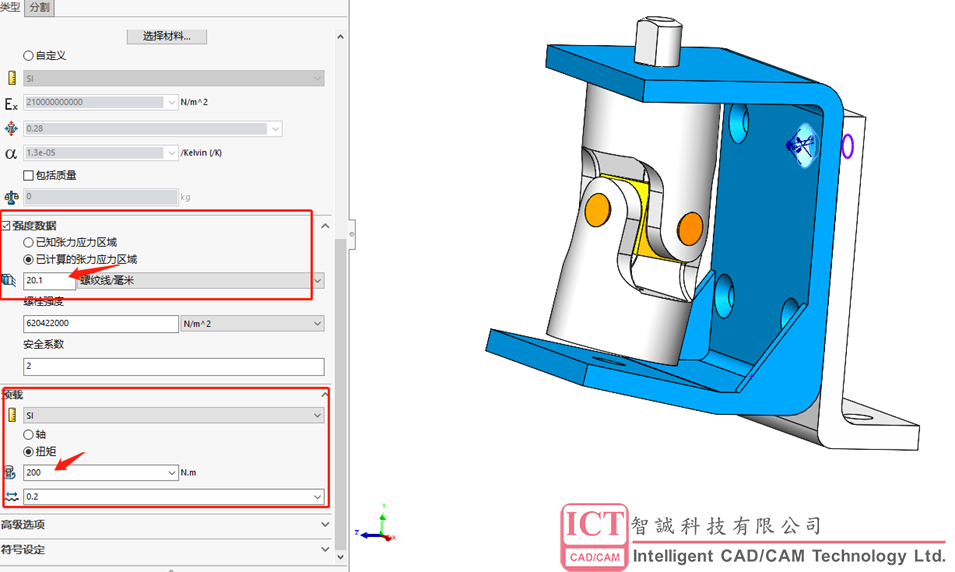

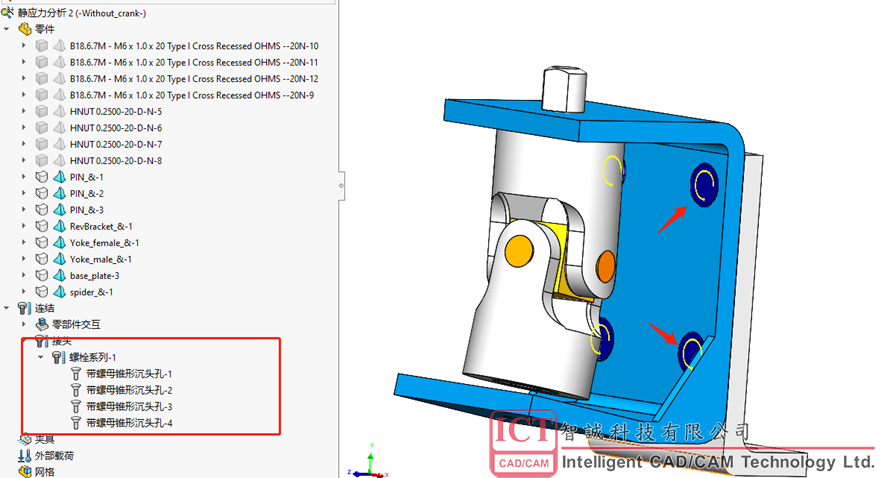

根据实际的螺栓选择对应的螺栓类型，根据螺栓的大小填写对应的强度数据和预载确定后软件会自动识别相同大小的孔类型，一起创建螺栓接头

总的来说，在solidworks simulation 装配体分析中，以上两种创建螺栓接头的方式都能够代替真实螺栓实体，来帮助我们更好，更快的进行模拟分析。
