SOLIDWORKS Plastics2023新版本 - 功能增强详解

SOLIDWORKS 2023新版本增强了许多功能，其中模流分析模块Plastics也对应进行了加强，具体功能改进主要包括以下几点该章节包括以下主题：

SOLIDWORKS® Plastics Standard、SOLIDWORKS Plastics Professional 和 SOLIDWORKS Plastics Premium 作为单独购买的产品提供，并可与 SOLIDWORKS Standard、SOLIDWORKS Professional 和 SOLIDWORKS Premium 配合使用。

塑料材料数据库 - 材料等级

塑料材料数据库根据材料制造商提供的最新数据进行更新。

Plastics Materials Database Manager

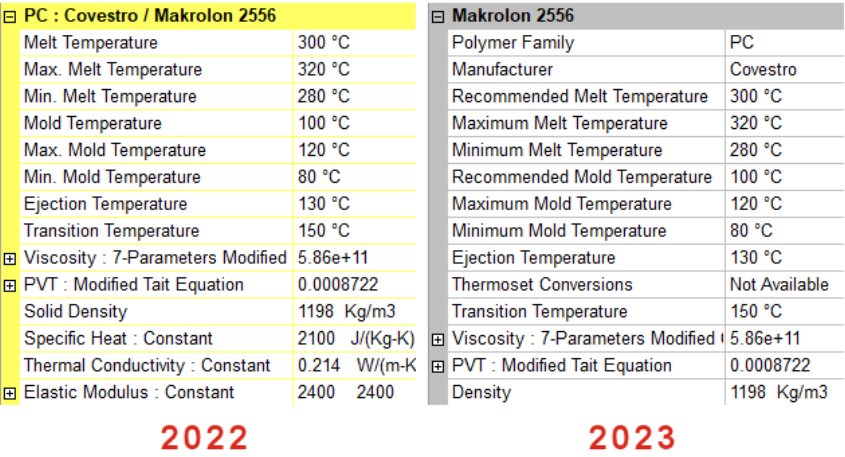

Plastics Materials Database Manager 的多个用户界面增强功能提高了其可用性。 显示增强功能：

材料属性增强功能：

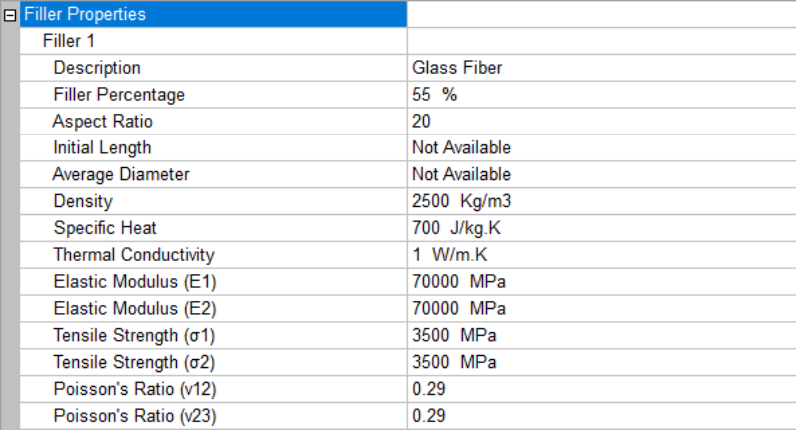

• 数据库存储了所填充材料的详细纤维和填充物属性。您可以在填充物属性部分查看这些属性。

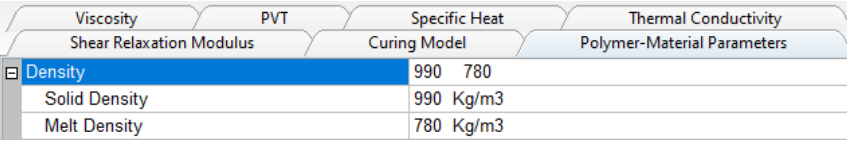

• 除了材料的固体密度外，数据库还存储其熔化密度。您可在密度部分查看材料密度。

• 如果制造商提供以下热固性材料属性，数据库将存储这些属性：

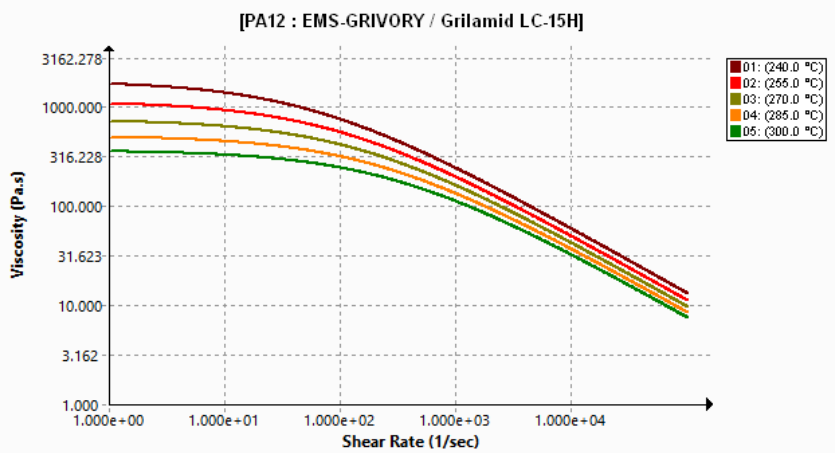

求解器也得到增强，现考虑这些额外的材料属性（如果可用），从而提高充填、保压和翘曲仿真的 准确性。
修订了材料的数据源和信息字段的分类。

摘要和报告

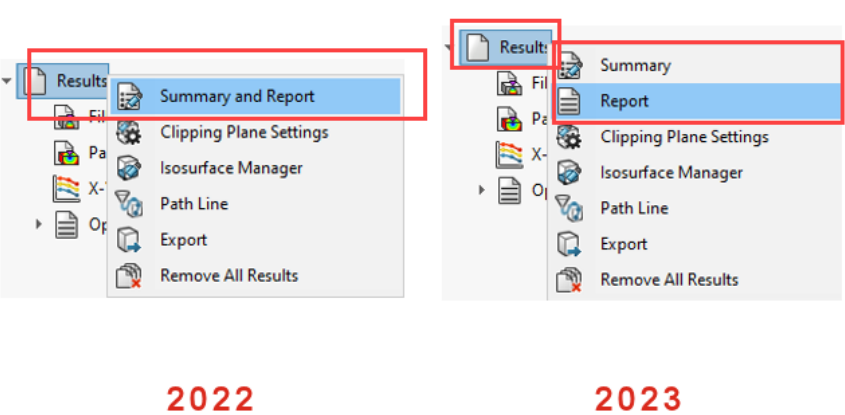

您可以从 PlasticsManager 单独访问摘要和报告功能。此外，摘要和报告具有几个增强功能。
• 要访问摘要：
在 PlasticsManager 中，右键单击结果，然后单击摘要。
• 要访问报告：
在 PlasticsManager 中，右键单击结果，然后单击报告。
摘要功能的增强功能包括：
• 快速访问关键结果。
• 将模型选项卡的内容组织改进成三个部分：
算例特性 —— 列出以下特征：算例名称、注塑流程、注塑单元数量、分析网格程序 和仿真序列。
注塑单元设置 —— 列出每个注塑单元的以下特征：聚合物材料和材料的熔化、模具、变 换和脱模温度。
物理属性 —— 列出模型体积、质量和整体尺寸。

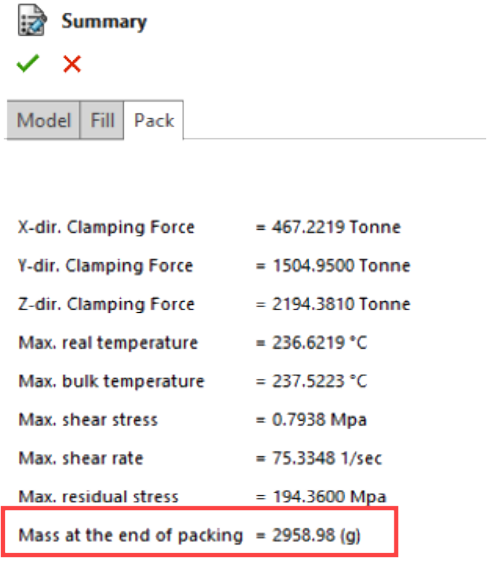

• 在保压选项卡的保压结束时添加塑料零件的质量。

报告功能的增强功能包括：
• 更新了 Microsoft Word 报告模板。以前版本的经典和精简报告模板已被替换为具有更现代观感的 单个模板。

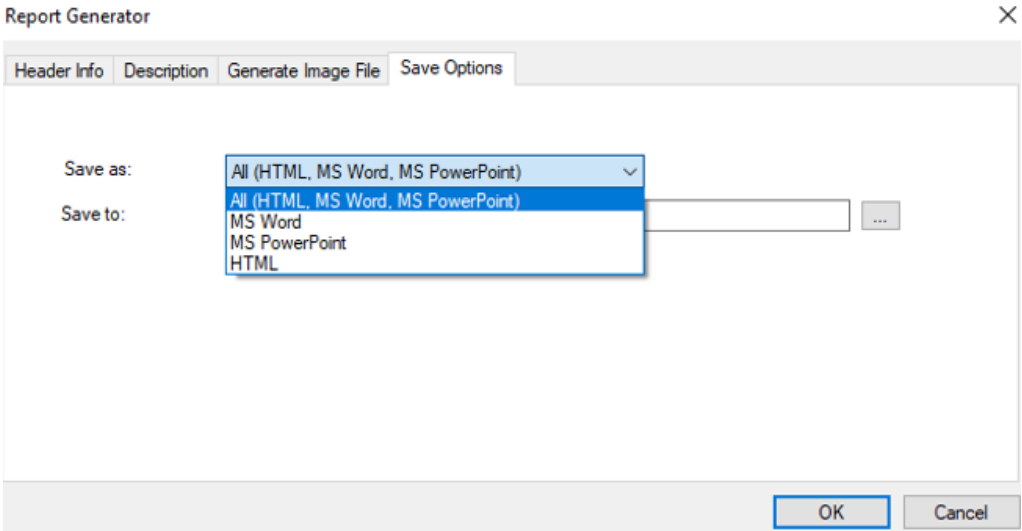

• 其他格式可用于保存报告。除了 Microsoft Word 之外，您还可以将报告另存为 Microsoft PowerPoint 或 HTML 文档。默认选项全部（HTML、MS Word、MS PowerPoint）会将报 告保存到所有三种格式。
