SOLIDWORKS如何分析水杯盛热水的温度变化

日期：2024-07-04 发布者: 小编浏览次数：次

水杯的工况：如下图所示水杯，水杯使用过程中装90度的热水，热水液面为模型中分割线位置，水杯置于25度的环境条件中，分析水杯盛90度热水100秒后，水杯的整体温度

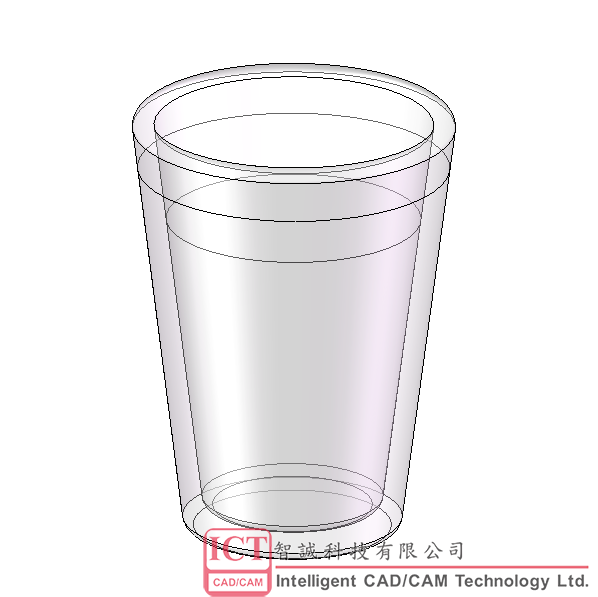

水杯的工况：如下图所示水杯，水杯使用过程中装90度的热水，热水液面为模型中分割线位置，水杯置于25度的环境条件中，分析水杯盛90度热水100秒后，水杯的整体温度分布及变化。

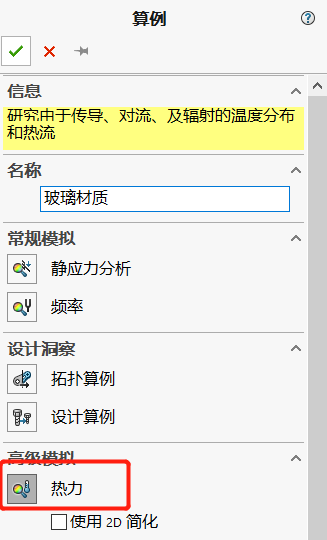

1、选择新算例，创建一个热力分析算例

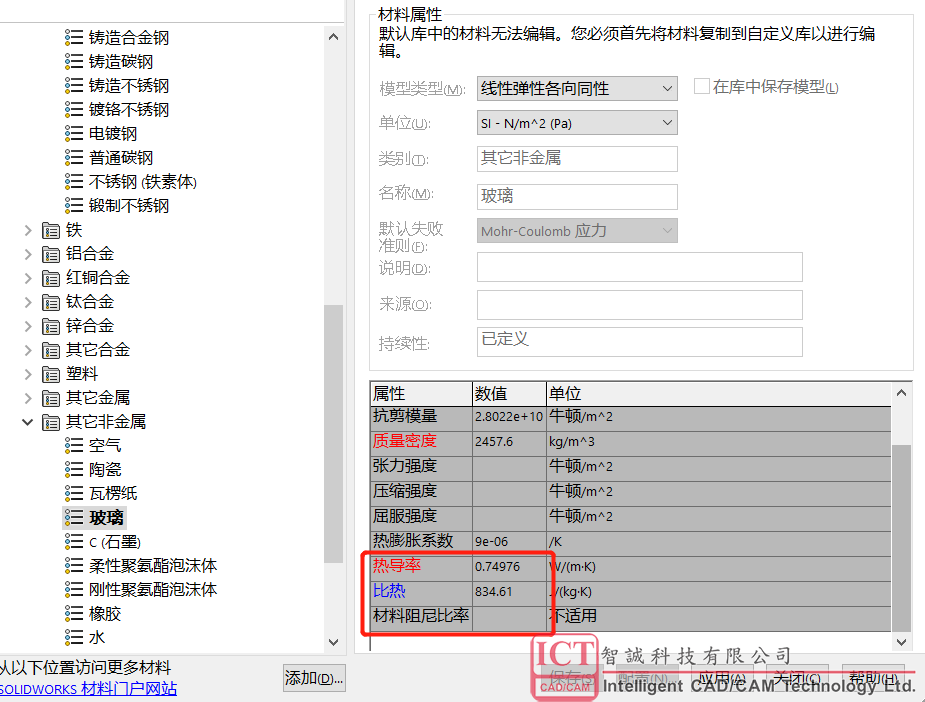

2、设定材质为玻璃材料

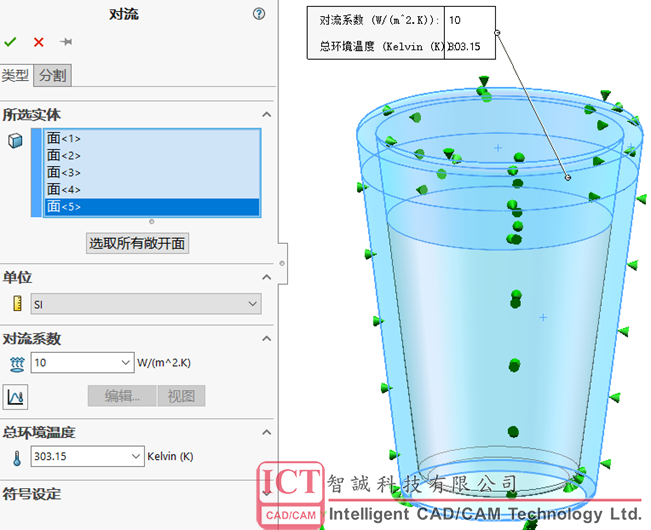

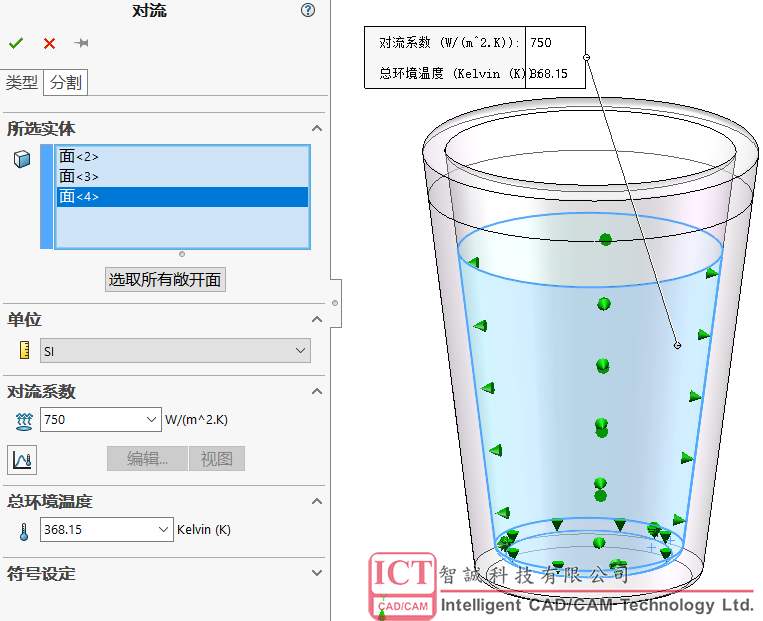

3、热载荷为两个。一、热水温度条件，二、水杯与空气的换热条件。以上条件都设置为对流载荷，并指定对流系数及对应的环境温度。

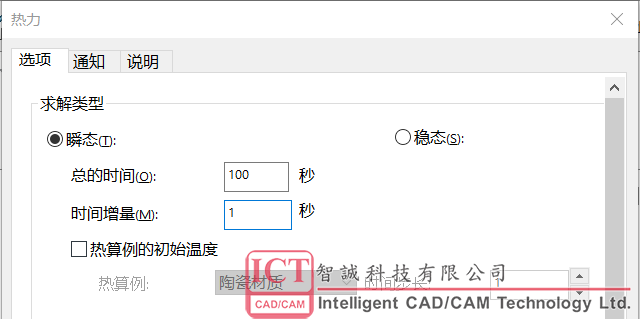

4、修改算例属性为“瞬态分析”，并设置总时间及时间增量。
