SOLIDWORKS Simulation齿轮啮合分析

齿轮的工况如下：一组齿轮进行咬合，模拟大齿轮卡死状态，小齿轮轴心扭矩5N.M,材料为合金钢，计算此状态下，齿轮整体的应力分布及变形分析。使用的仿真软件为SOLIDWORKS Simulation（此次分析为设置方法指导，未进行结果的细化），模型如下：

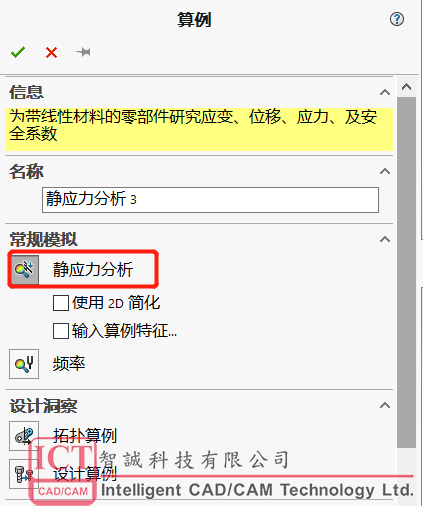

1. 新建一个静应力分析

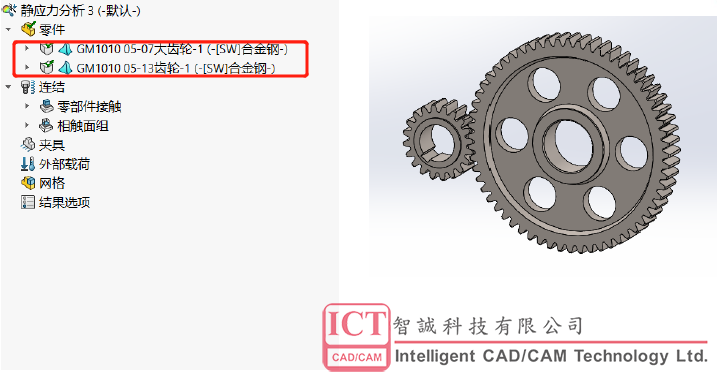

2. 设定对应的模型材料

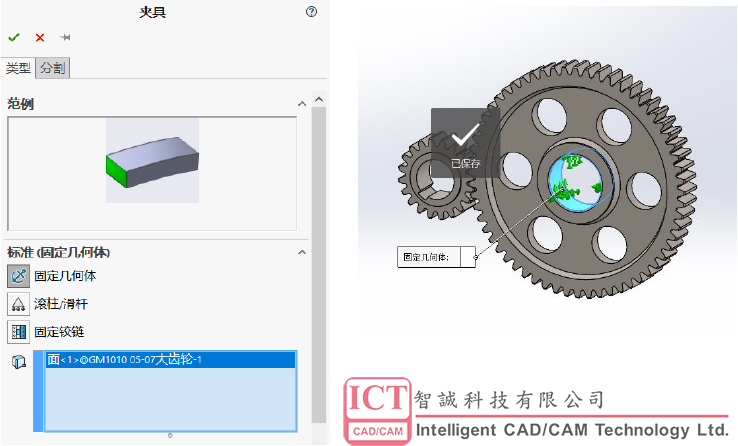

3. 大齿轮添加固定夹具

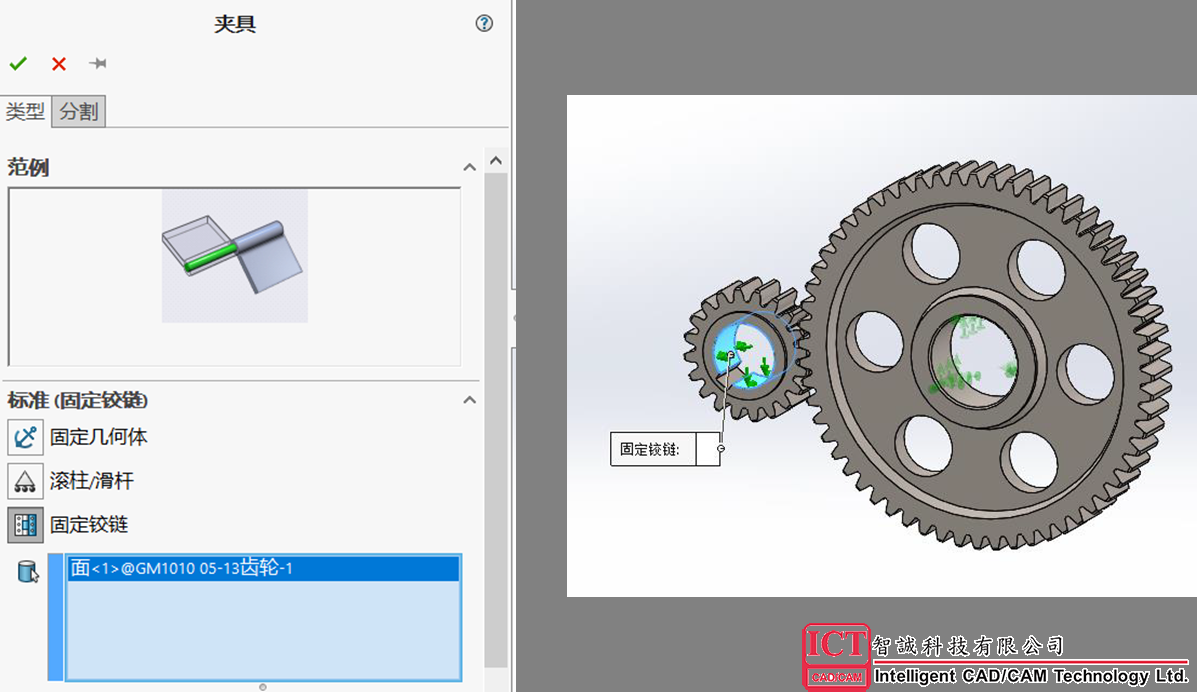

4. 小齿轮添加铰链夹具

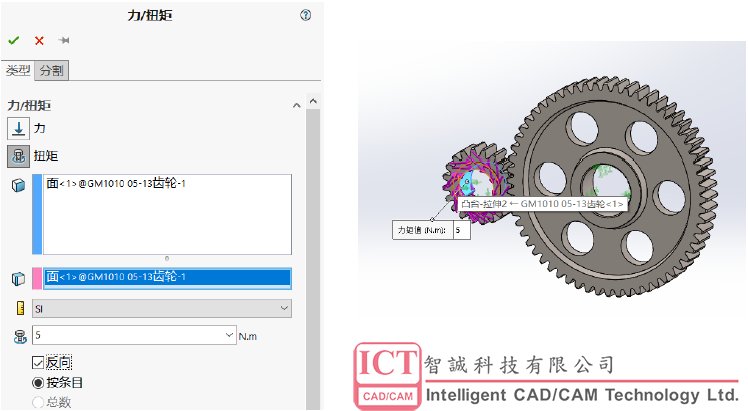

5. 小齿轮轴心添加5NM的扭矩载荷

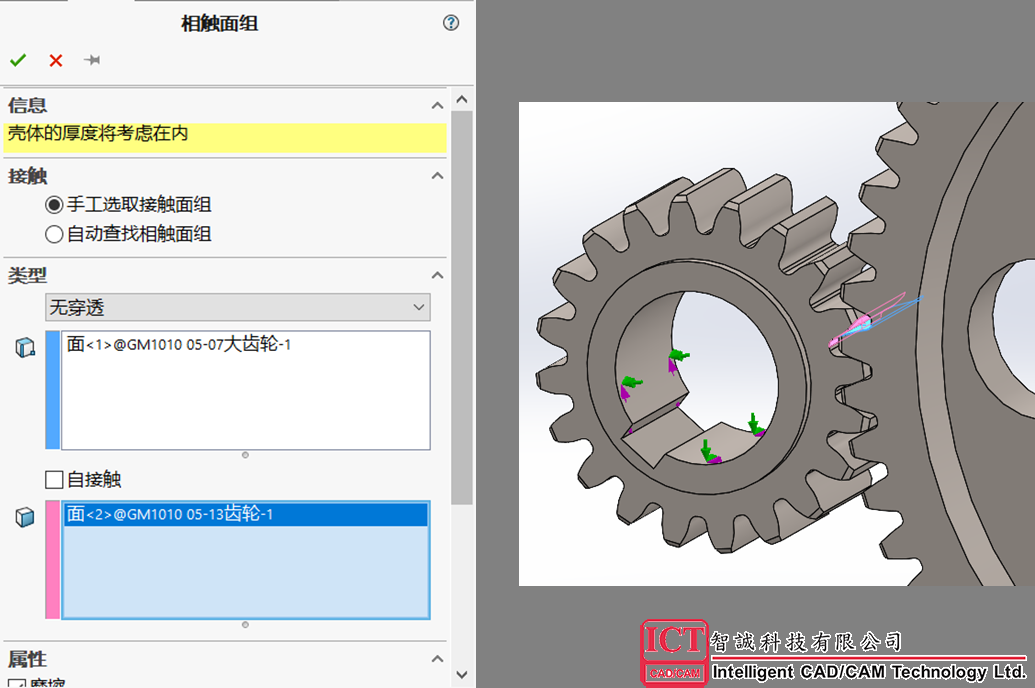

6. 齿接触位置设定无穿透接触关系

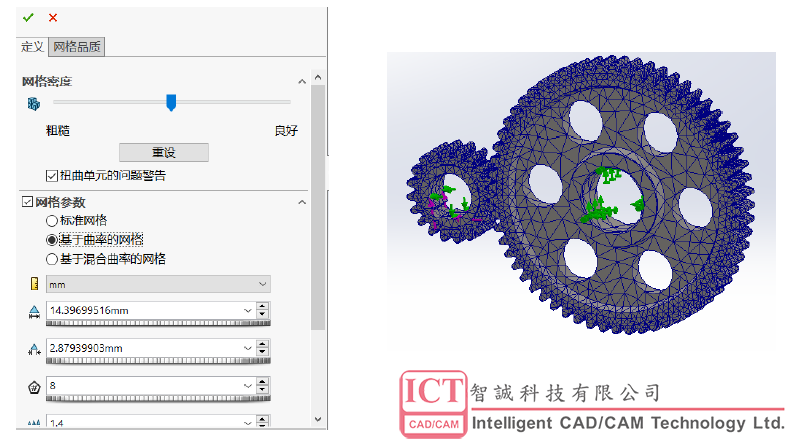

7. 设定网格类型为基于曲率（网格未细化，初步分析）

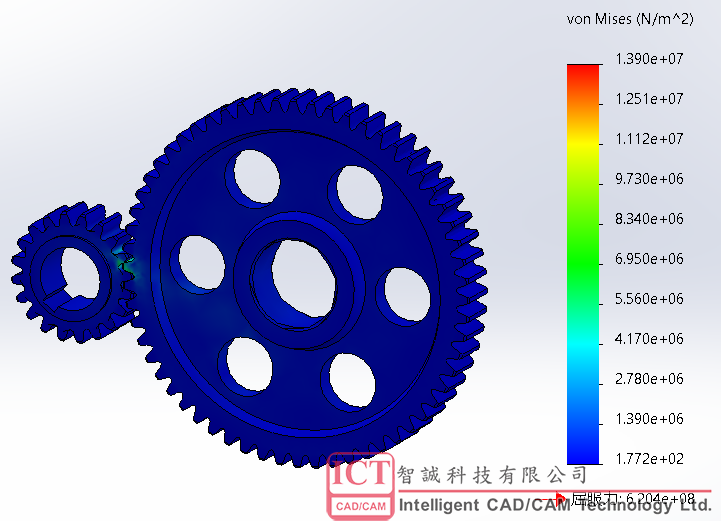

8. 查看应力云图结果，最大应力值远小于屈服应力。

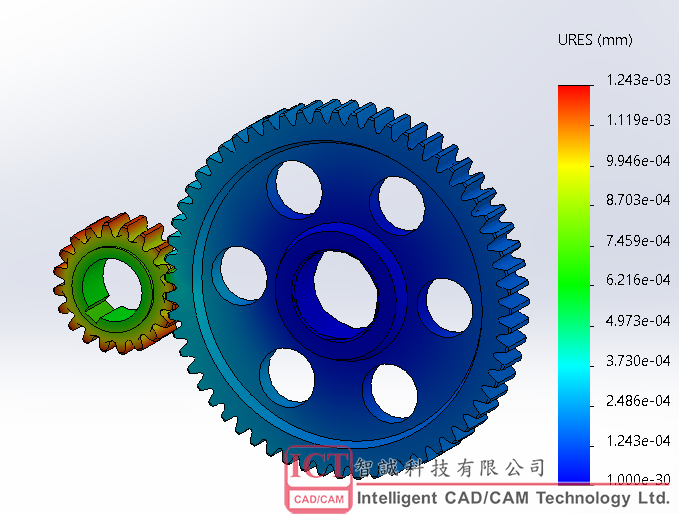

9. 查看整体的变形结果，齿轮变形较小。
