SOLIDWORKS Simulation 模型不稳定案例解析

使用SOLIDWORKS Simulation进行受力分析时，有时会遇到软件提示模型不稳定、约束不恰当的提示框，导致分析终止。那早成这个问题的原因是什么呢？笔者在这里分享一个案例出现该问题的原因及解决方法，以供大家参考。

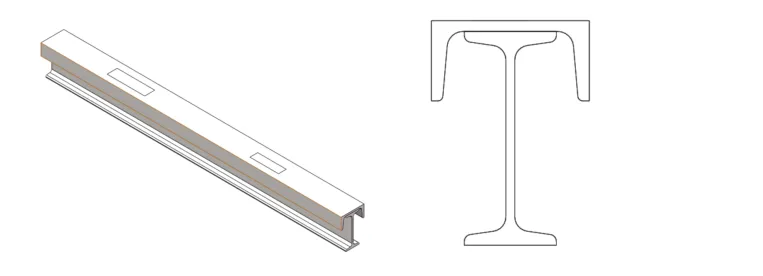

1.   下图所示的结构为工字钢和槽钢组成的横梁，槽钢搭在工字钢上。横梁结构及截面形状如图下图所示：

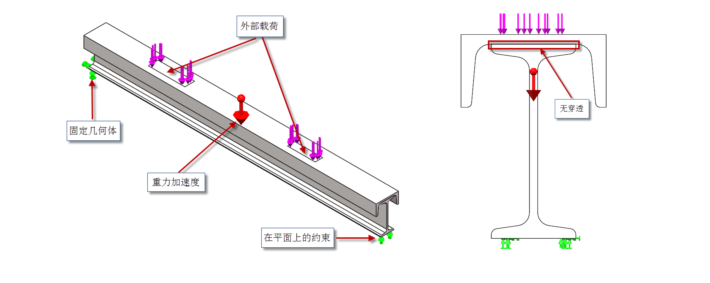

2.   受力条件及方向如下图所示，槽钢与工字钢接之间的接触设定“无穿透”接触条件。

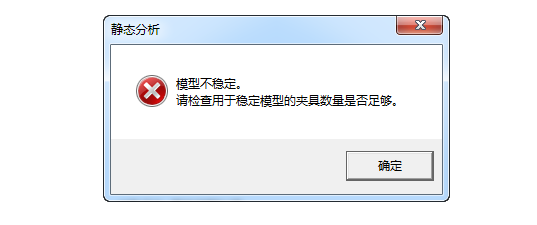

 3.   运行分析后，软件提示错误信息，如下图所示：

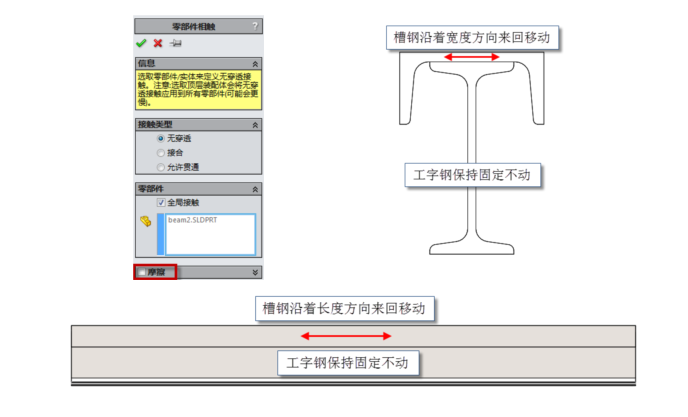

4.    检查设置条件，发现零部件接触条件中没有设定摩擦。意味着一个零件可以沿着另外一个零件的表面任意滑动。此问题可能会引起模型中存在两个方向上的不稳定因素。

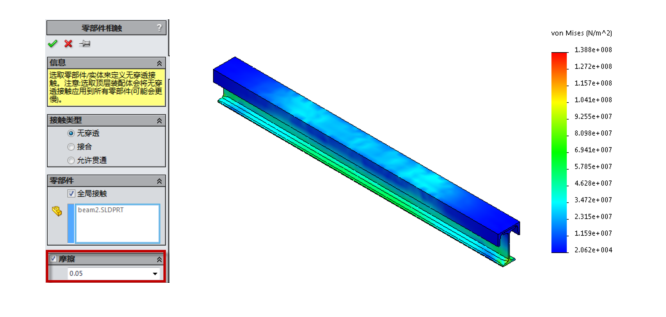

5.     在“无穿透”条件中添加“摩擦系数”，解算成功。如下图所示：

此例分析模型出现不稳定的原因，通过添加摩擦系数即可消除潜在的不稳定因素。当然，除添加摩擦系数的方法外，还可以添加额外约束条件使模型稳定。总之，选用符合实际情况、对分析结果影响最小、操作最简便的方法，使分析达到事半功倍的效果。
