基于AFX的Abaqus GUI二次开发

针对Abaqus GUI的二次开发，Abaqus提供了RSG Dialog Builder工具，如图1所示，通过这个交互式对话框界面工具，我们可以定义一些我们想要的GUI界面然后进行保存，保存后就可以在abaqus插件中直接看到。在保存的方式上，Abaqus提供了两种方法，一种是RSG plug-in，一种是Standard plug-in。虽然都会生成对应的DB和Plugin文件，但通过RSG plug-in保存生成的内容，可以重新被RSG Dialog Builder工具加载然后进行修改，而通过Standard plug-in保存的内容，RSG Dialog Builder工具无法再编辑。

图1 Abaqus RSG Dialog Builder界面

在实际的应用开发中，直接通过RSG Dialog Builder生成的界面不一定能满足使用要求，为了弥补这个不足，Abaqus提供了通过 AFX（Abaqus Foundation Extension）进行 GUI 开发的方法，这也是官方推荐的插件界面开发方式。它基于FOX GUI Toolkit，允许工程师为Abaqus CAE创建自定义工具栏、对话框、表单和模块扩展，AFX实现方式的基础代码来自于通过Standard plug-in保存而生成。对于如何通过Standard plug-in生成的代码进行Abaqus GUI二次开发，一直是初次接触Abaqus二次开发人员的拦路虎。本文目的在于通过详细流程和代码介绍，让Abaqus二次开发初学者可以更快开始核心代码开发工作，而不是GUI界面本身。

要让插件生效，Abaqus需要重新启动才能实现，这对于GUI的开发来说，如果每次调试都需要重启Abaqus，效率无法满足要求。为了解决这个问题，Abaqus官方提供了一个GUI调试软件prototypeApp。下面的步骤将会详细介绍如何让自己的代码在这个调试软件里跑通。

1、prototypeApp软件下载

先下载调试软件prototypeApp，下载地址：https://www.ict.com.cn/ruanjian/4212.html

2.prototypeApp调整

下载解压后，我们会看到prototypeApp文件夹中含有6个python文件，如下图2所示，但我们没有看到任何可执行程序，为了能看到调试程序的界面，我们需要创建一个.bat启动文件，并在该文件里输入abaqus cae -custom prototypeApp -noStartup，保存并双击该文件，即可打开调试app程序，（注意该app启动需要abaqus程序是激活状态），该程序界面如下图3所示。

图2 prototypeApp中的文件

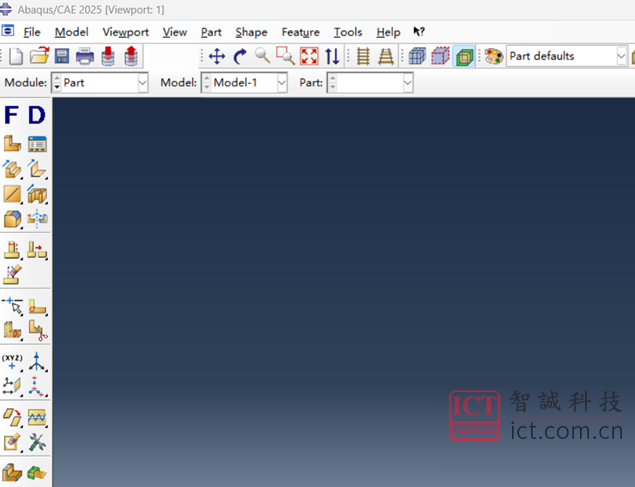

图3 prototypeApp界面

通过点击F和D按钮就可以快速调试GUI代码。但此时会提示reload没有定义，无法运行。需要在testForm.py 和prototypeToolsetGui.py两个文件中加入代码：from importlib import reload。可以在测试的testDB中进行调整测试，通过F和D来实现。

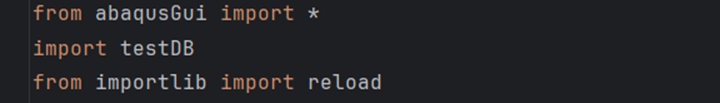

图4 添加代码

如将TestDB中代码改成如下图所示，Test Dialog的变化如图6所示。

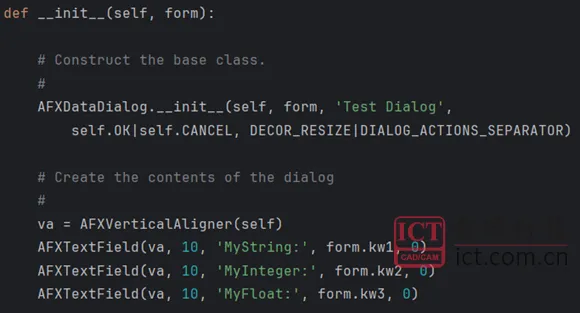

图5 代码调整

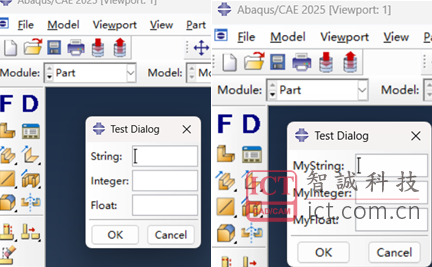

图5TestDB调整前后

3.调试自定义程序

接下来可以通过prototypeApp调试我们自定义的GUI程序。首先将通过standard plug-in保存的程序复制进prototypeApp文件夹，在文件夹中新建一个__init__.py文件（没有单独新建文件夹则可以不建）。在对应的xxxplugin.py文件中做如下处理：

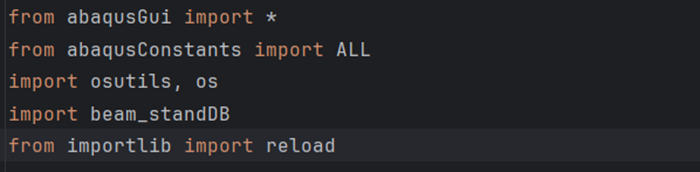

A．加入相应的DB文件和reload，在前面部分加入代码：import xxDB；from importlib import reload；

图6 plugin文件中加入代码

B.在对应的GetFirstDialog()函数中注释掉import xxxDB文件，增加reload(xxxDB)，将插件注册程序注释掉。

在prototypeToolsetGui.py中进行代码调整：

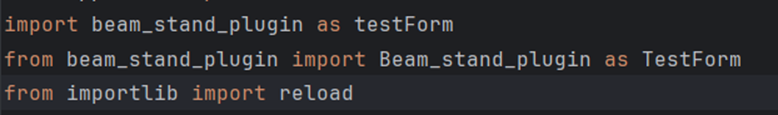

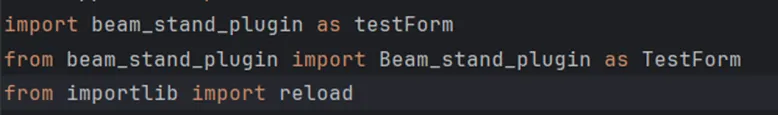

A.在前面加入代码，把testForm替换成自己生成的plugin文件（prototpypeApp文件夹中自带的文件），把类函数TestForm替换成plugin的类函数，调入reload函数。Beam_stand_plugin和Beam_stand_plugin分别是自定义的文件以及里面的类函数。

图7 plugin代码调整

B.将prototypeToolsetGui.py文件中所有的testFrom.TestFrom替换为TestFrom

C.在prototypeToolsetGui.py文件中onCmdForm函数里，在reload(testFrom)后面添加一行(如果在同一个文件夹下，可以不加)。

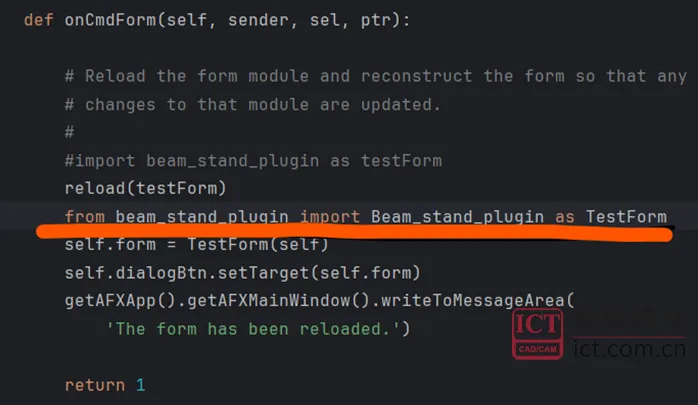

图8 onCmdForm调整

到这里，我们就可以进行快速调试自定义的GUI界面了，通过调整DB和Plugin文件实现我们想要的界面。下面我们通过简单例子来看下如何通过prototypeApp进行GUI界面的快速定义。下图为RSG直接生成的GUI界面，以standard plug-in方式保存生成了对应的beam_stand_plugin.py和beam_standDB.py文件。

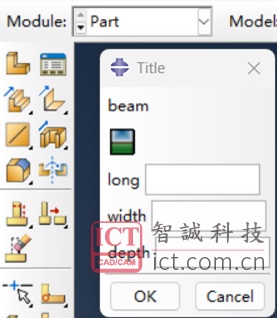

图9 Abaqus RSG Dialog Builder生成的GUI界面

按照前面的步骤调整完后，在Beam_standDB(AFXDataDialog)中调整相应代码如下，主要是增加一些变量，调整一些布局。FXGroupBox主要用来定义装饰框，AFXTesxtTield用来定义文本框，FXHorizontalFrame用来定义水平放置还是竖直放置，afxCreatePNGIcon用来定义插图，FXLabel用来定义标题，在labelText中可以通过/t实现鼠标移动到该名称上时出现提示语。

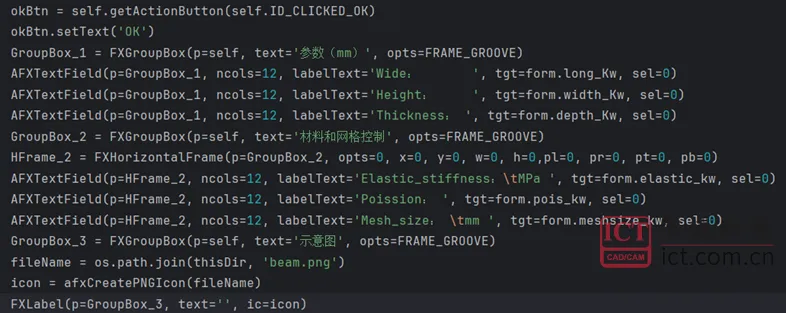

图10 Beam_standDB(AFXDataDialog)代码调整

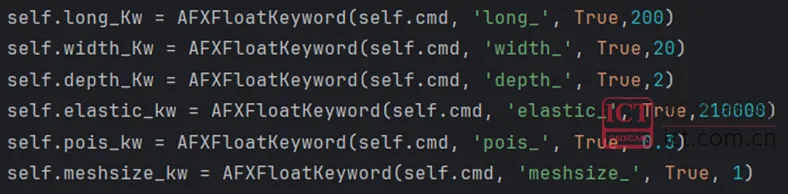

因为涉及到增加了一些变量，所以在Beam_stand_plugin(AFXForm)中也需要做相应定义，定义代码如下图所示。

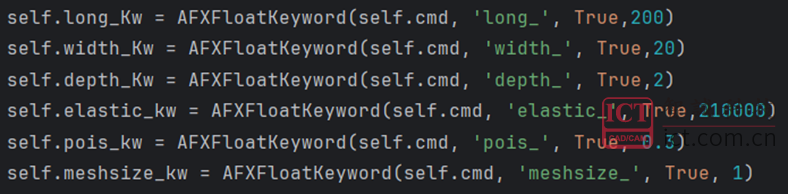

图11 Beam_stand_plugin(AFXForm)代码调整

调整后的GUI界面如下：

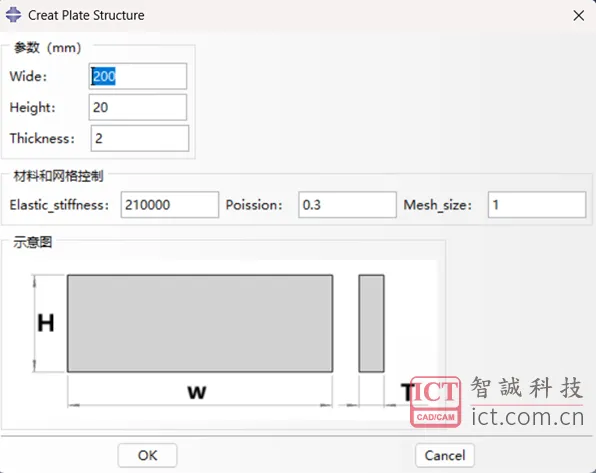

图12 调整后GUI界面

注意在涉及到变量调整时，需要重启prototypeApp才能正常过程，不然容易报错。当然AFX控件远不止如此，大家可以参考相关资料做更复杂的界面开发。当调整完后，需要将前面的设置操作还原，即将xxxplugin.py中A、B两项还原，将prototypeToolsetGui.pyDB.py中A、B、C进行还原。然后把调整后的DB和Plugin等文件放入abaqus_plugins文件夹即可使用。如果涉及到变量调整，需要在主函数里添加相应定义。
