Abaqus网格划分基本方法

网格划分是有限元分析（FEA）的基本组成部分，其中大型复杂几何形状被离散为一组简单的相互连接的元素。简单来说，网络划分是将复杂的形状通过有限元素划分成较小、更简单的形状。由于网格大小、元素类型和元素质量直接影响FEA模拟的准确性和可靠性，因此了解如何生成适当的网格就显得至关重要.

Abaqus网格划分模块

Abaqus CAE中的网格模块包含了生成三维网格所需的工具，在该模块中，值得注意的是根据所选的网格算法，几何形状将按颜色编码，用于表示给定零件的网格化情况。对于三维网格类型来说，abaqus有四种划分方式，根据不同的模型特征来进行划分，分别有六面体、六面体为主、四面体和楔形

另外不同的颜色对应不同的网格类型，Abaqus CAE 中存在的其他基于网格的表面颜色有粉色（自由网格）、绿色（结构化网格）、黄色（扫描网格）和棕褐色（自下而上的网格）如下图：

1.自由网格

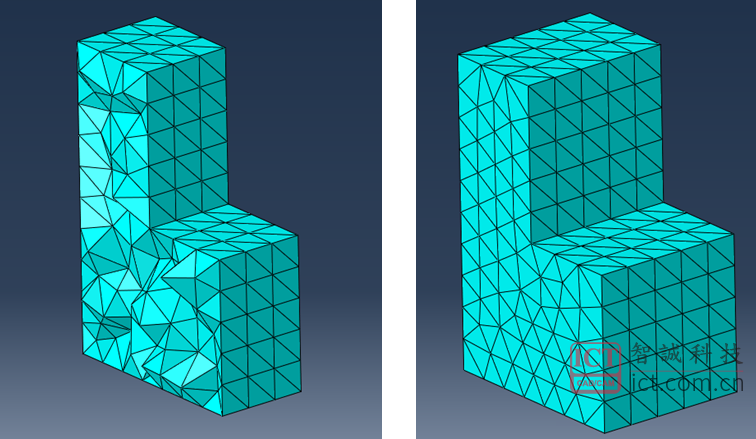

自由网格算法（由粉红色表面颜色表示）可能是 Abaqus CAE 中最通用的网格。该方法使用非结构化方法用元素填充固体空隙，并且不要求它们的尺寸规则或均匀。这种网格划分方法有时是唯一的选择，特别是对于具有高度复杂形状的几何形状。下面显示了四面体自由网格的示例（注意整个横截面的网格不一致）。

2.扫略网格

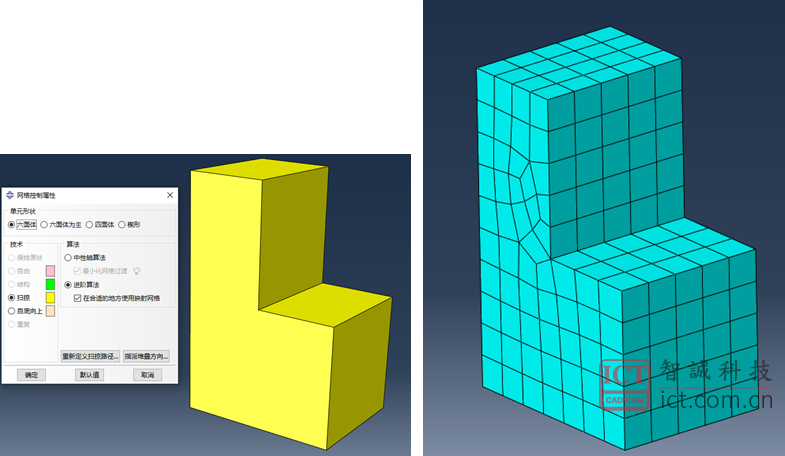

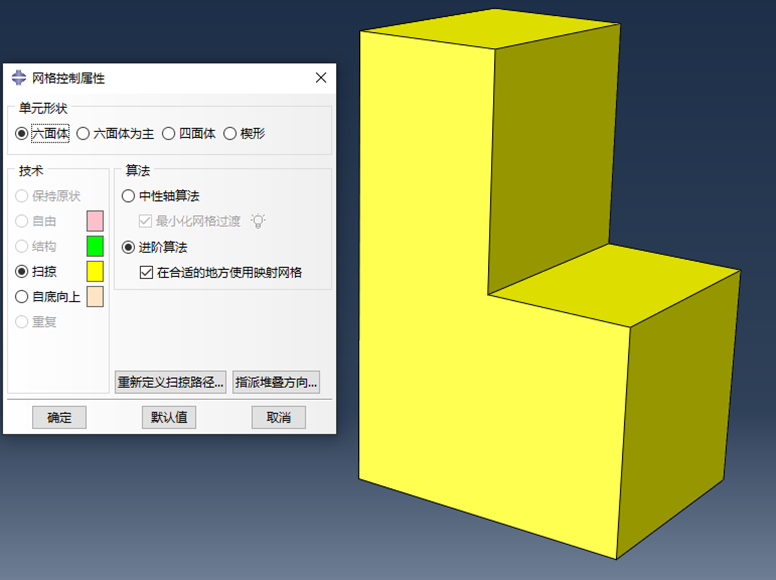

扫描网格算法可以通过黄色表面颜色进行识别，并为建模拉伸或旋转零件提供了一种便捷的方法。Abaqus这种方法提供了比自由网格更一致的网格，因为它本质上是沿着 3D 空间中的路径投影 2D 网格；这会在整个零件上形成均匀分布的分层网格。下面显示了六面体扫描网格的示例（注意整个横截面的一致的分层网格）。

3.结构化网格

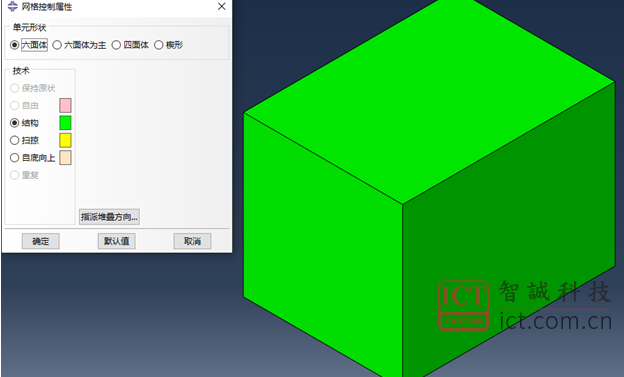

结构化网格划分技术使用简单的预定义网格拓扑生成结构化网格。Abaqus/CAE将规则形状区域（如正方形或立方体）的网格转换为要网格划分的区域的几何体，能用于可以使用一致大小和形状的元素进行网格划分的组件

4.自下而上的网格

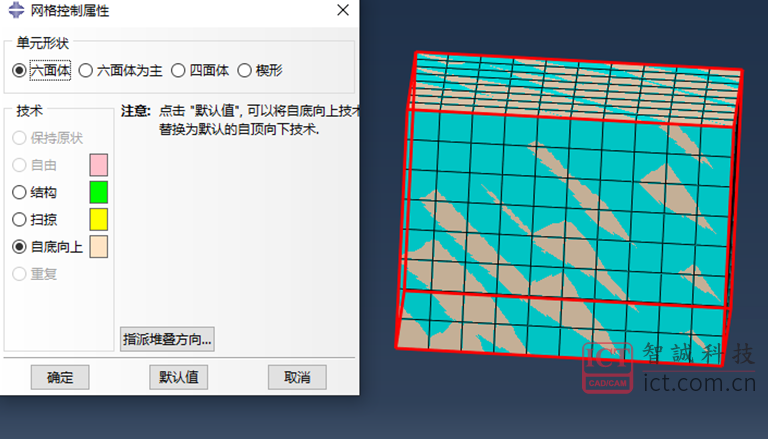

自下而上的网格划分是一种手动增量网格划分过程，允许您构建六面体网格在任何固体区域。结构化、扫描和自由网格划分技术都可以在自上而下的方式 - 它们直接绑定到几何图形，使得生成的网格填充几何体。

对于以上几种Abaqus网格划分技术还是要根据实际的模型进行选择，选择合适的网格划分类型对分析来说比较重要。
