快速比较SOLIDWORKS修订前后CAD图纸的差异

大家都了解，在项目生产中，CAD图纸总是要经过一遍又一遍的修改才能完成，甚至可以毫不夸张的说，项目都要完工了，图纸还在修改中，所以大家又戏称，CAD设计师不是在改图就是在去改图的路上，这一点也不夸张。那么在修改中我们拿到的图纸与上一份图纸的区别在哪里呢？你还是在满图纸的查找不同的地方吗？

一、比较修订前后的SOLIDWORKS工程图
首先，我们需要在插件界面激活SOLIDWORKS Utilities（前后两个复选框都勾选，如果没有此插件，请使用SOLIDWORKS安装包进行“修改安装”）

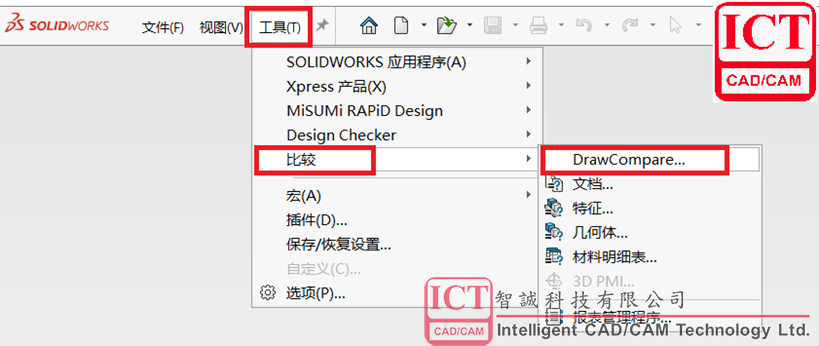

打开SOLIDWORKS——点击“工具”——点击“比较”——点击“DrawCompare”，进入到比较SOLIDWORKS工程图界面。

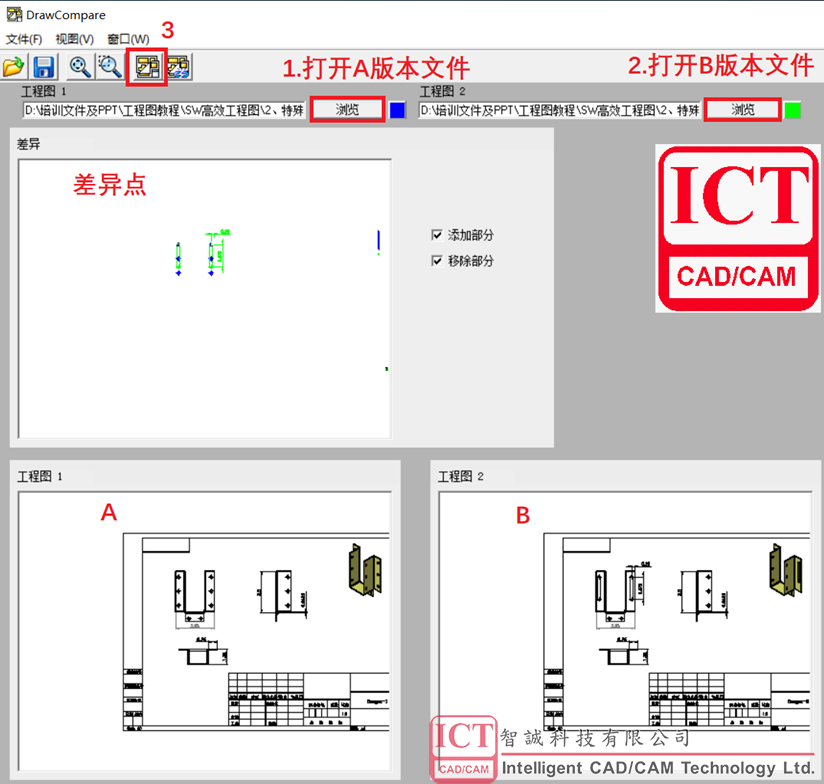

进入界面后，我们点击靠左边的“浏览”，浏览到A版本工程图；再点击靠右边的“浏览”。浏览到B版本工程图，第三步点击“比较工程图”，两张图纸的差异便会显示出来。

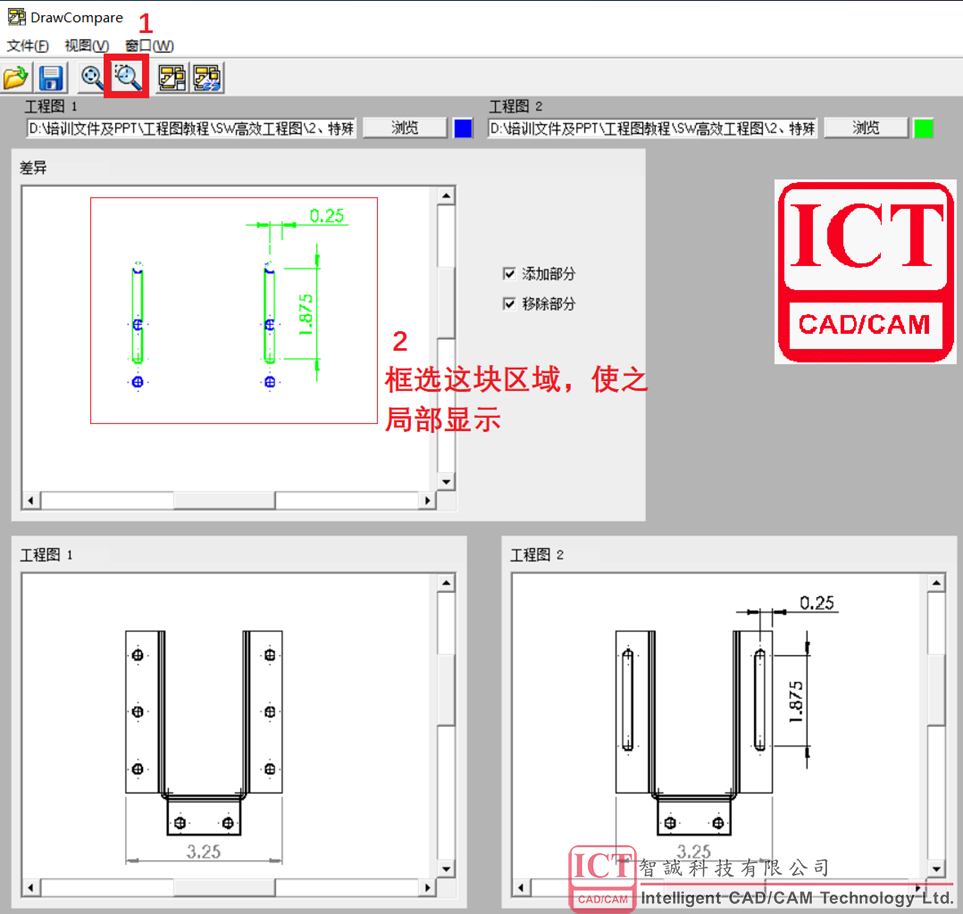

我们点击左上方的“局部放大”图标，框选我们要放大的区域（如下图所示）：

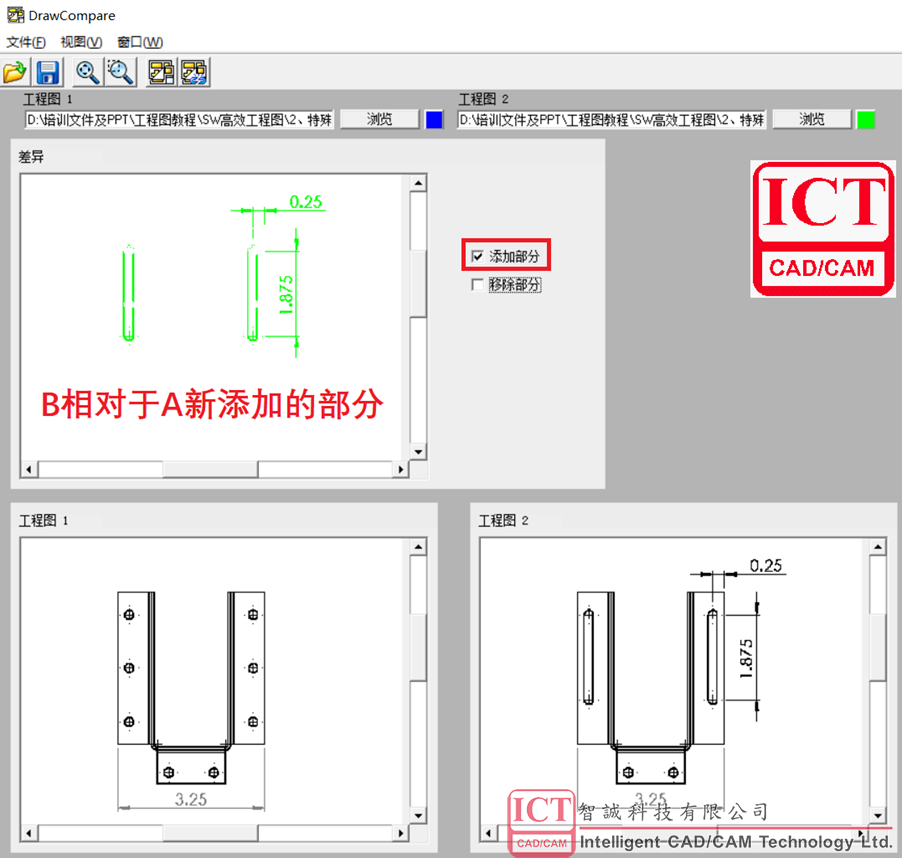

放大之后我们可以看到，A版本图纸显示在工程图1的界面中，B版本图纸显示在工程图2的界面中，差异的部分显示在上面这部分界面中。若是我们只勾选“添加部分”复选框，差异界面中只显示绿色的图纸部分（如下图所示），说明绿色的部分是B图纸相对于A图纸所添加的部分

若是我们只勾选“移除部分”复选框，差异界面中只显示蓝色的图纸部分（如下图所示），说明绿色的部分是B图纸相对于A图纸所移除的部分

DrawCompare还能比较分离的工程图，并且可以将差异的区域保存成一张图片，这些功能非常简单，这里就不做多描述了。

二、比较修订前后的PDF图纸
那如果拿不到SOLIDWORKS工程图，只能同制造端一样拿到PDF图纸，又该如何处理？有人会讲：PDF阅读器里有自动的比较功能。确实，有，的确是有，但是大部分PDF阅读器里面只会比较尺寸和注释，并不会比较模型视图。接下来我介绍一下另一种方法——SOLIDWORKS Inspection独立版本里的比较功能。

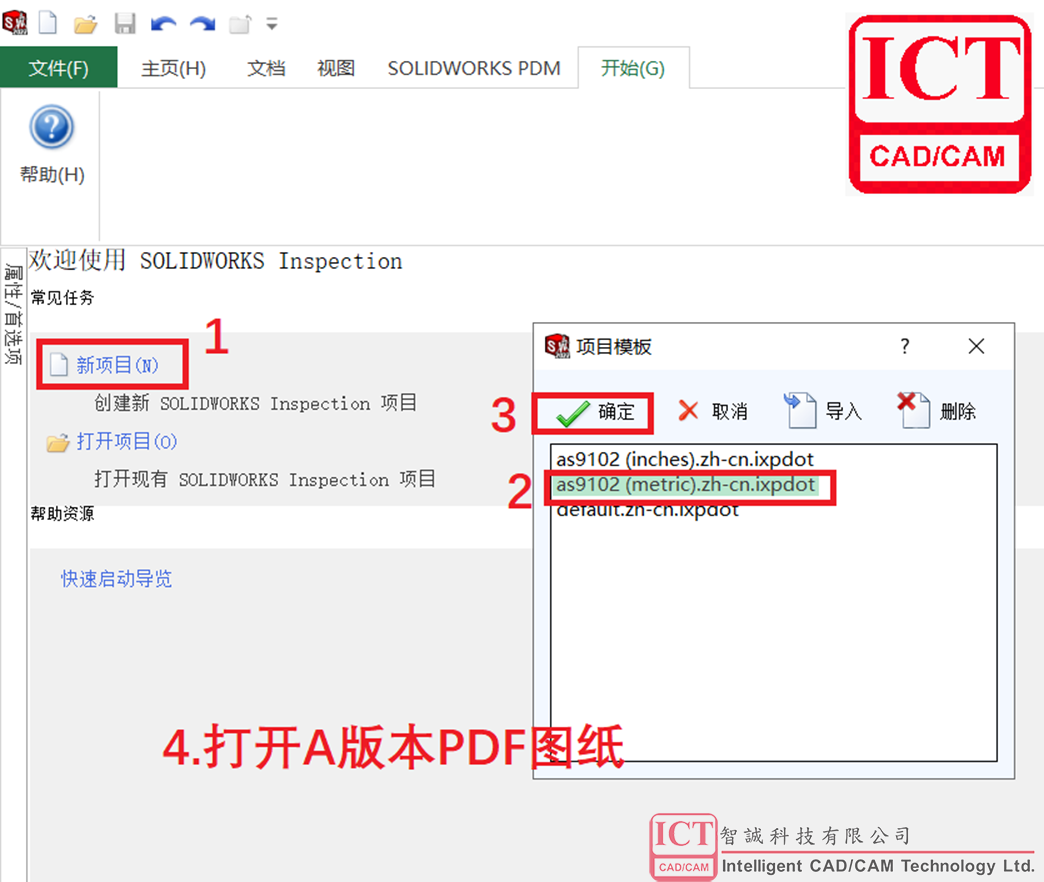

首先，我们打开独立于SOLIDWORKS之外的Inspection程序，点击“新项目”，选择任意一个项目模板，接着，打开A版本图纸。

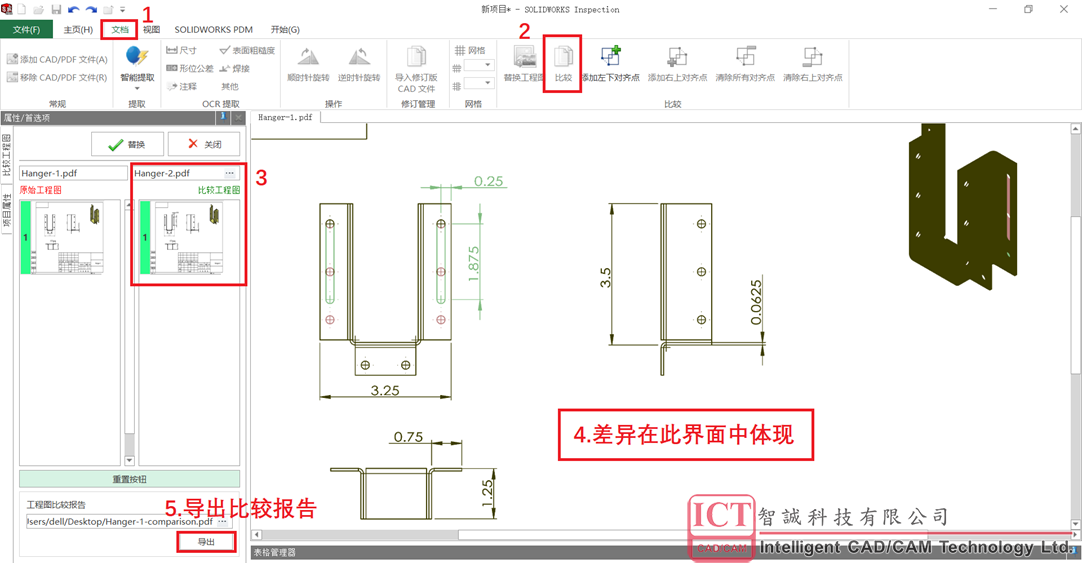

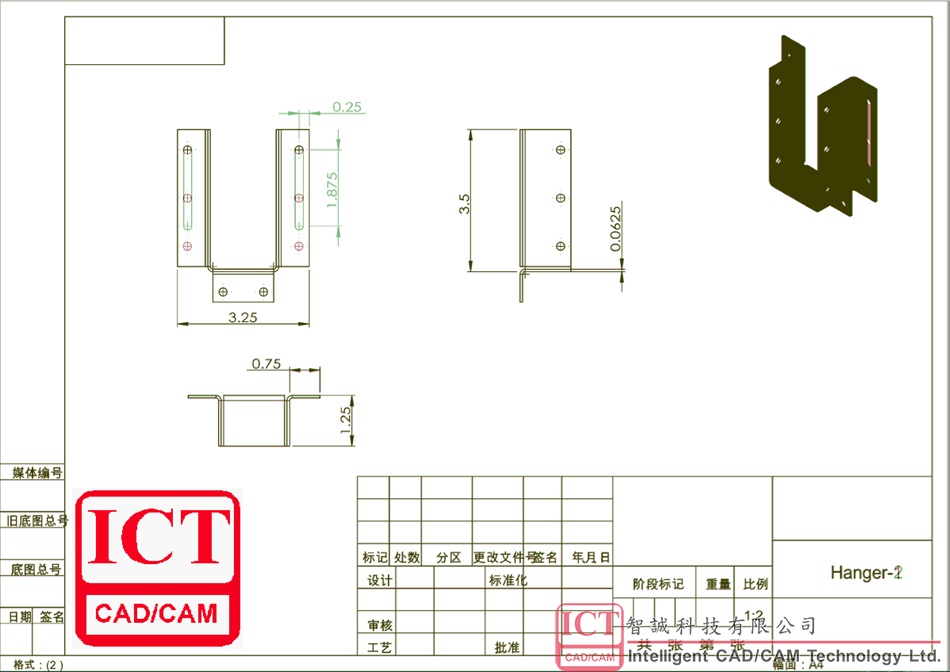

选择上方的“文档”——点击“比较”，浏览到B版本图纸，我们可以在右边的界面中看见红色、绿色和黑色的部分，黑色代表未改变的部分，绿色表示新添加的部分，红色代表移除的部分。

我们可以点击左下方的导出按钮，将比较报告导出来（如下图所示）。
