SOLIDWORKS DeisgnChecker浅谈

一、前言
众所周知，SOLIDWORKS工程图已然成为我们SOLIDWORKS应用的最主要组成部分。但是，我们也遇到很多了问题痛点。例如，每位工程师都有自己的工程图设计与标注习惯，总是无法达到企业所需要的注解要求，导致生产加工部门无法读取正确的PMI。那我们如何更好地规范性检查工程师的绘图标准呢？于是，我们有了SOLIDWORKS DesignChecker的解决方案。

二、DesignChecker概述
1.  通常来说，根据公司指定标准的检查清单来检查零件、装配体，尤其是工程图的一组工具

2.  创建标准文件并使用它来检查文档，以确保其符合公司的要求
3.  标准文件可以检查：
● 【文档属性】的设置（如绘图标准、单位和字体等）
●  检查正确的图纸格式和首选的出详图
4.  检查器生成对每一个项目进行检查后的清单，其中包括通过和失败的检查以及其详细的信息
5.  产生的结果可以生成报表并保存到设计活页或者硬盘上

三、激活DesignChecker

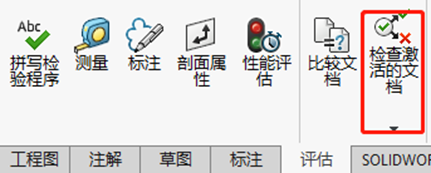

1.   在激活SOLIDWORKS工程图的界面下，选择【评估】

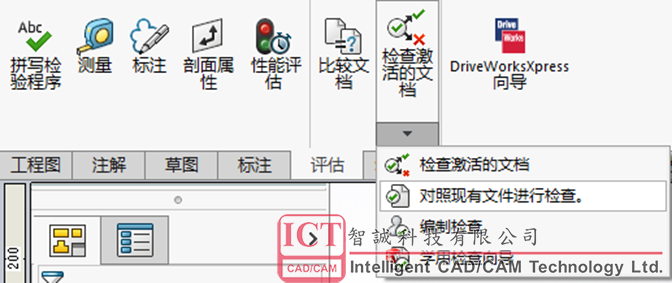

2.  可以看到【检查激活的文档】即为DesignChecker插件的内容
3.  而下拉选项里面会有设置按钮界面，如下

四、编制检查

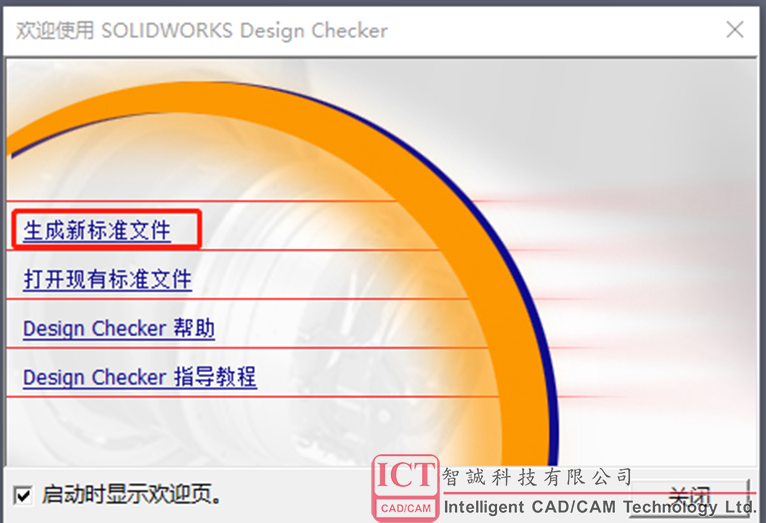

1.   设定要求以利用SOLIDWORKS Design Checker评估文件
2.   创建【Design Checker】使用的检查清单，保存为“*.swstd”格式

3.  应用于任何SOLIDWORKS文档中

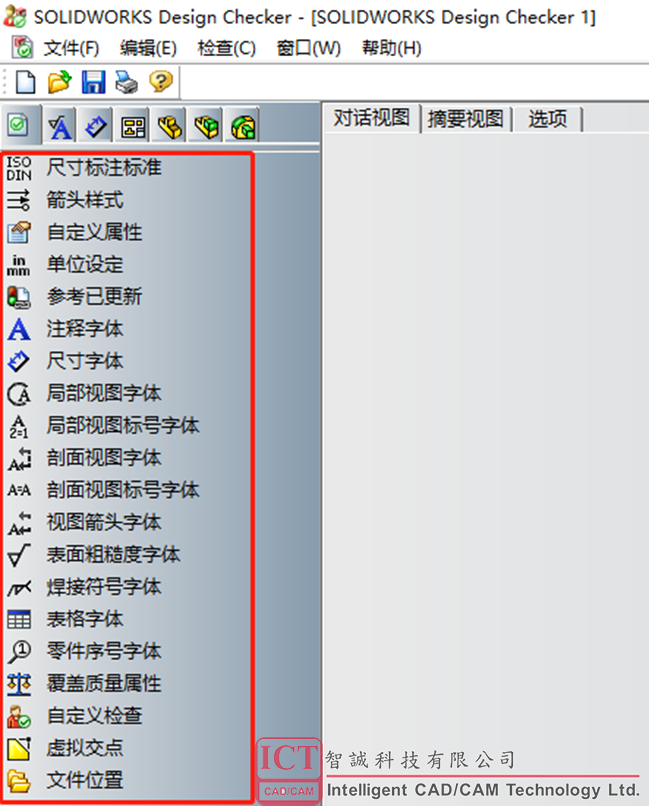

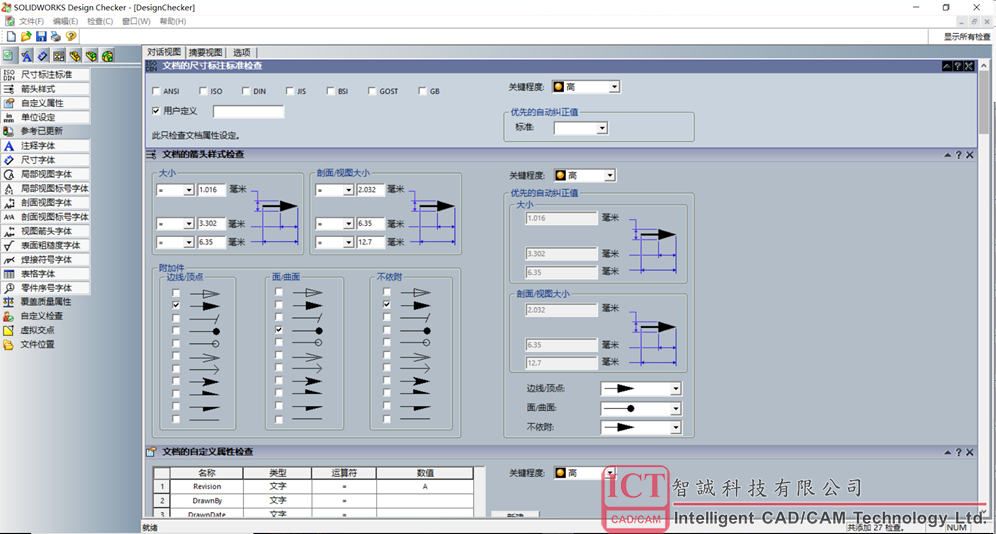

4.  通过左侧的注解要求，设置企业规范化的注释标准，其设置原理与【选项】【文档属性】类似

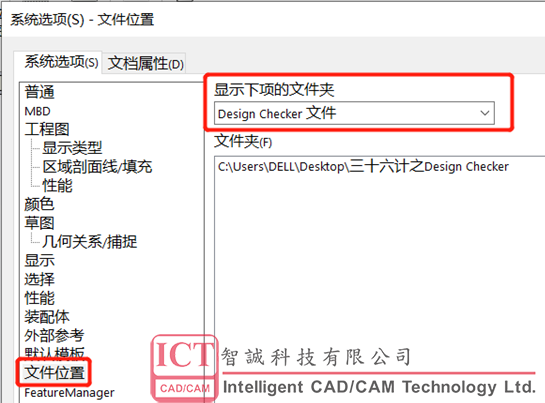

5.  完成设置后，直接选择【保存】文件即可

五、检查激活的文档
1.  在“检查活动文档”工具中，SOLIDWORKS Design Checker使用“编制检查”要求来评估文件

2.  结果会显示于【Design Checker】栏下的任务框中
3.  可保存到文件的设计活页或硬盘上

六、检查文档
1.  检查文档会以检查活动文档并显示结果

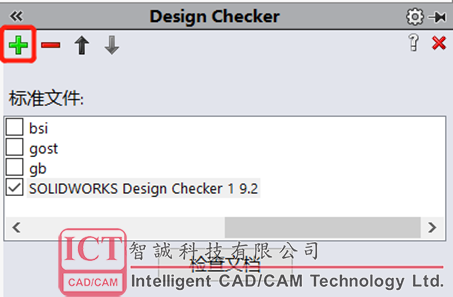

2.  如果选择多个检查标准文件（*.swstd），Design Checker会使用重复检查中的最后一个
3.  重复检查的结果会合并成一个“检查者”进行查阅

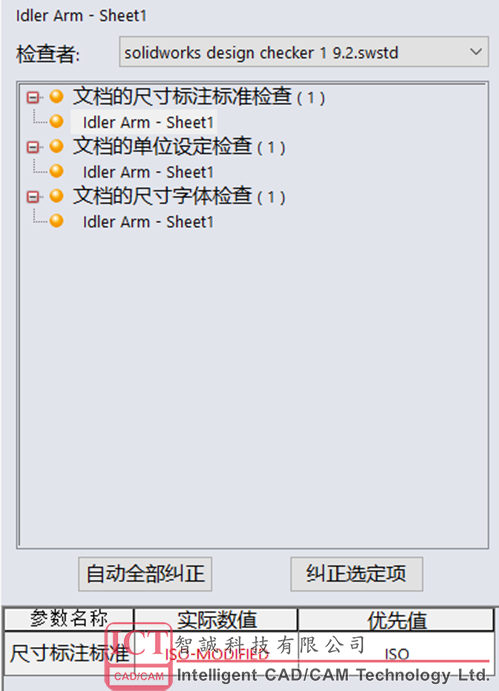

4.  以下为主要注释：

16. 检查者：不同的检查标准文件
17. 文档的尺寸标注标准检查（1）：检查工具的类型
18. Idler Arm – Sheel1：具体的文件对应的检查出来的详细信息
19. 自动全部纠正：纠正所有失败的检查，Design Checker对此支持自动纠正
20. 纠正选定项：纠正当前选定的项目的检查

七、对照现有文件进行检查
1. 在“对照现有文件进行检查”工具中，将会对现有文件生成的检查来验证活动文档
2. 支持的文件格式为：

• DWG文件（*.dwg）
• 零件（*.sldprt、*.prt）
• 装配体（*.asm、*.sldasm）
• 工程图（*.drw、*.slddrw）
• 模板（*.prtdot、*.asmdot、*.drwdot）
• 绘图标准（*.sldstd）

3. 当运行对照现有文件进行检查时，Design Checker根据选定的文件自动创建新的标准文件
