SOLIDWORKS 2023出详图和工程图 - 功能增强

SOLIDWORKS 2023新版本许多功能有所增强，其中出详图和工程图功能改进主要包括以下几点：

材料明细表的覆盖

当您使用断开链接覆盖材料明细表 (BOM) 中的值时，值将变为蓝色。
您可以：
• 使用断开链接覆盖值时，更改突出显示颜色（默认为蓝色）。单击工具 > 选项 > 系统选项 > 颜 色，然后指定工程图、已修改单元格 (BOM) 的颜色。
• 将覆盖值恢复为其原始值。右键单击行、列或整个 BOM，然后单击恢复原始值。
• 防止对 BOM 进行不必要的更改。单击表格单元格、行或列，然后单击上下文工具栏中的锁定 。 要解锁，请单击上下文工具栏中的锁定。

显示透明模型

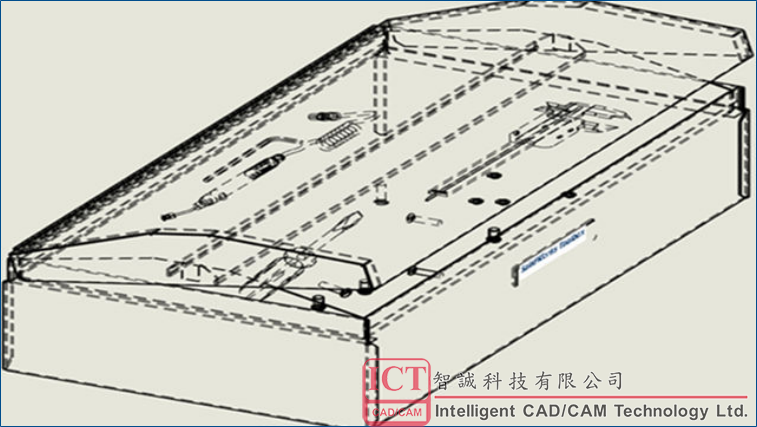

您可以采用隐藏线已移除 (HLR)和隐藏线可见 (HLV)模式显示工程图中的透明模型。 您可以通过 HLR 和 HLV 显示状态中的透明几何体查看，包括装配体中的零部件和多几何体零件中的 几何体。
要显示透明模型：
1. 单击工具 > 选项 > 文档属性 > 出详图。
2. 选择 HLR/HLV 中的透视透明零部件。

将形位公差限制为标准

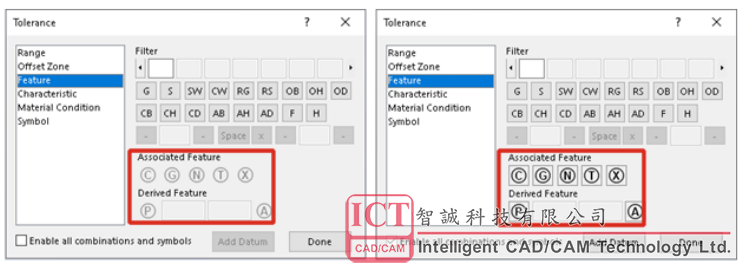

您可以为形位公差选择所有符号或将符号限制为标准。 左侧的图像选择了按标准启用/禁用选项。例如，如果选择 ISO 标准并选择按标准启用/禁用选项， 则将符号和值限制为 ISO 标准。
右侧的图像清除了按标准启用/禁用选项。无论公差标准如何，所有符号和值都可用。
要将形位公差限制为标准：
1. 在工程图中，单击工具 > 选项 > 文档属性 > 注解 > 形位公差。
2. 在基本形位公差标准下，选择：

过滤材料明细表列

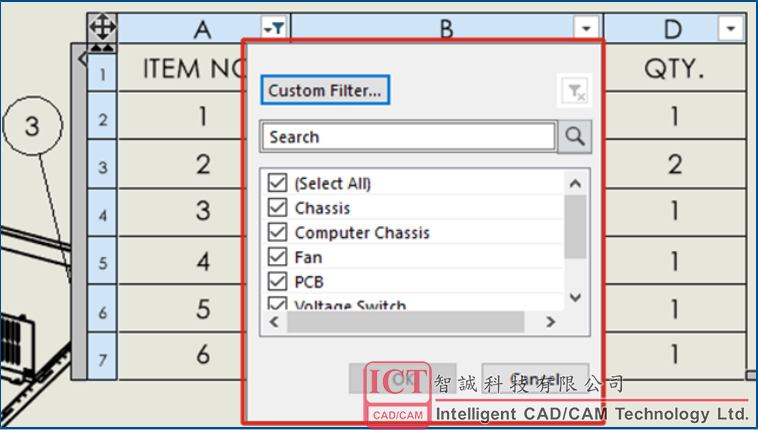

通过过滤材料明细表 (BOM)，您可专注于需要查看的内容。
当您过滤 BOM 时：
• 您可以根据您的条件过滤某个数据范围。当您将鼠标悬停在 BOM 列标题上时，每列中都有一个箭 头。
• 视图中仅显示所过滤项目的零件序号。
• 要过滤 BOM 列：
1. 在列中单击以进行过滤。
2. 在对话框中，选择过滤条件。更改为，表示过滤器适用于该列。

零部件名称显示

当您为工程图中的零部件名称指定显示选项时，PropertyManager 和视图调色板中的名称与 FeatureManager 设计树中的名称相匹配。
要为零部件名称指定显示选项：
1. 在 FeatureManager 设计树中，右键单击工程图名称，然后单击树显示 > 零部件名称和描述。
2. （可选。）在主要下，指定一个选项：
• 零部件名称
• 零部件说明

根据主要显示选项下的选择：

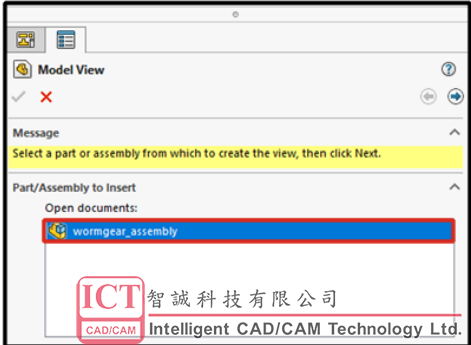

• 模型视图和标准三视图 PropertyManager 会更新打开文档字段。
• 视图调色板将更新。视图调色板显示零件或装配体图标及文件名。

分离工程图
不再支持分离的工程图。
从 SOLIDWORKS 2023 开始不再支持拆离的工程图。“出详图”模式可用。现有的拆离工程图将继 续像现在一样工作。一旦您将拆离的工程图保存回普通工程图，您将无法在 SOLIDWORKS 2023 中 将其另存为拆离的工程图。
