SOLIDWORKS钣金功能-整体折弯后边线法兰选择不了边线

摘要：大家在使用的钣金功能的过程中经常会遇到的一个问题，弧形的钣金做了切除之后就没有使用边线法兰命令做两边的平板，但是这个在现实生活中有确实可以做出的钣金件，我们在使用该命令时，SOLIDWROKS会一直提示选择错误，这个现象通过SR反馈后，原厂给的答复是功能缺陷，在等待原厂的修复过程中，现阶段要如何解决呢做到此模型呢？现在就带大家一次操作一下。

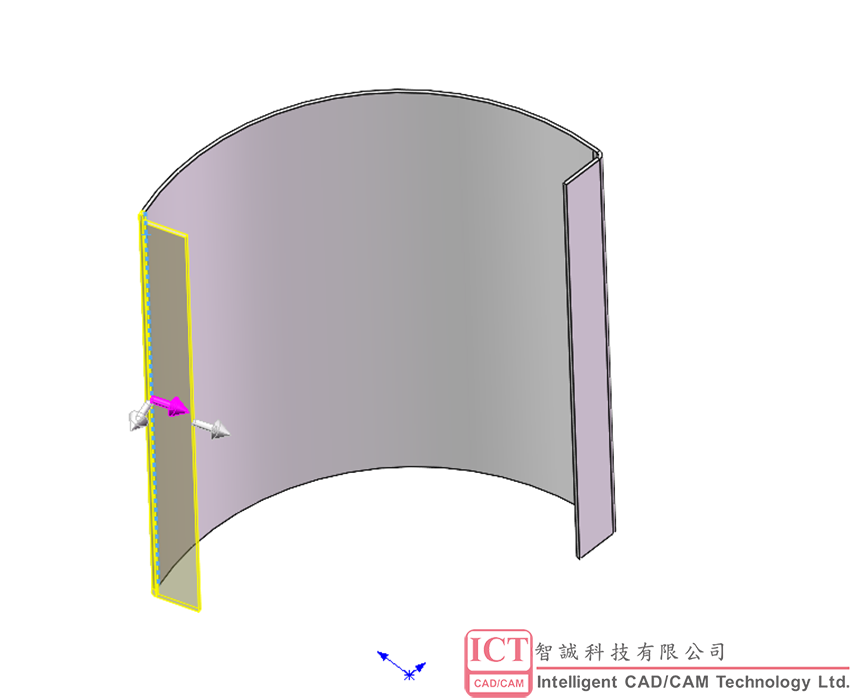

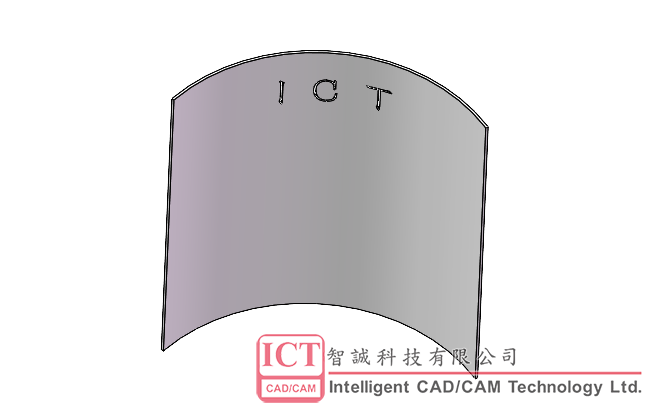

一、首先我们把这个这个扇形板件给建立起来，如图1所示

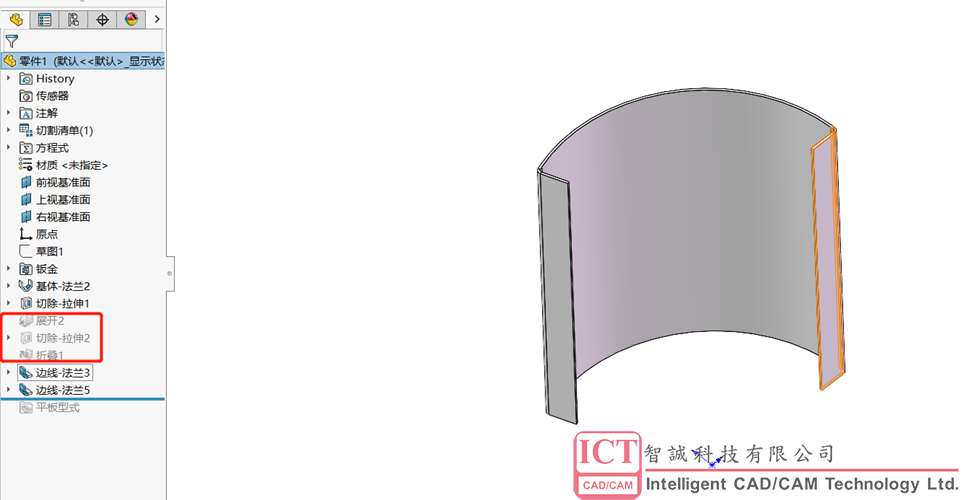

 我们在做两边的边线法兰时会发现有有一边时无法选择边线做边线法兰的，SOLIDWORKS会提示我们，我们所选得边线是非线性基体或内部切割特征。如图所示

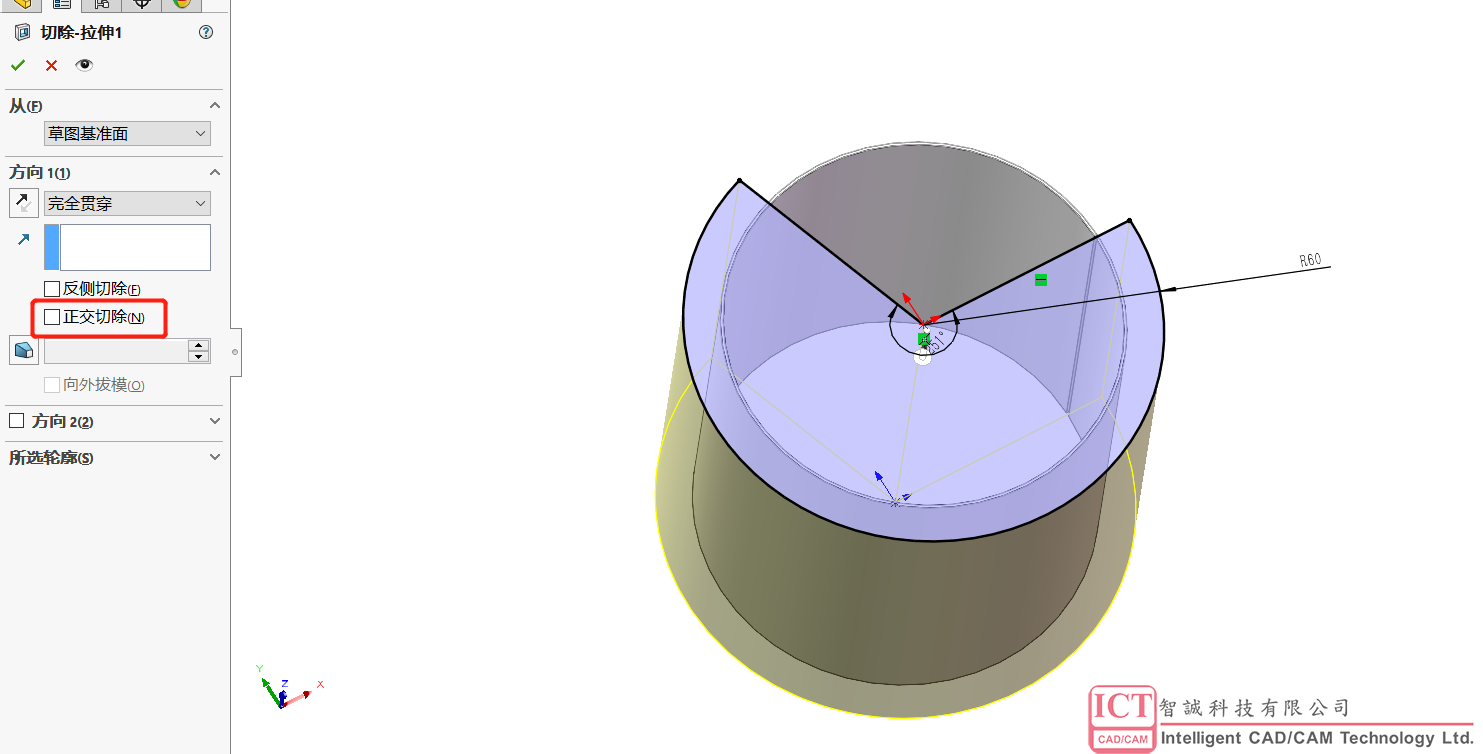

• 1.现在把左右两边边线法兰特征，分成两个特征制作，在做另外一边的边线法兰前要把去切除特征的正交切除取消勾选，如图所示

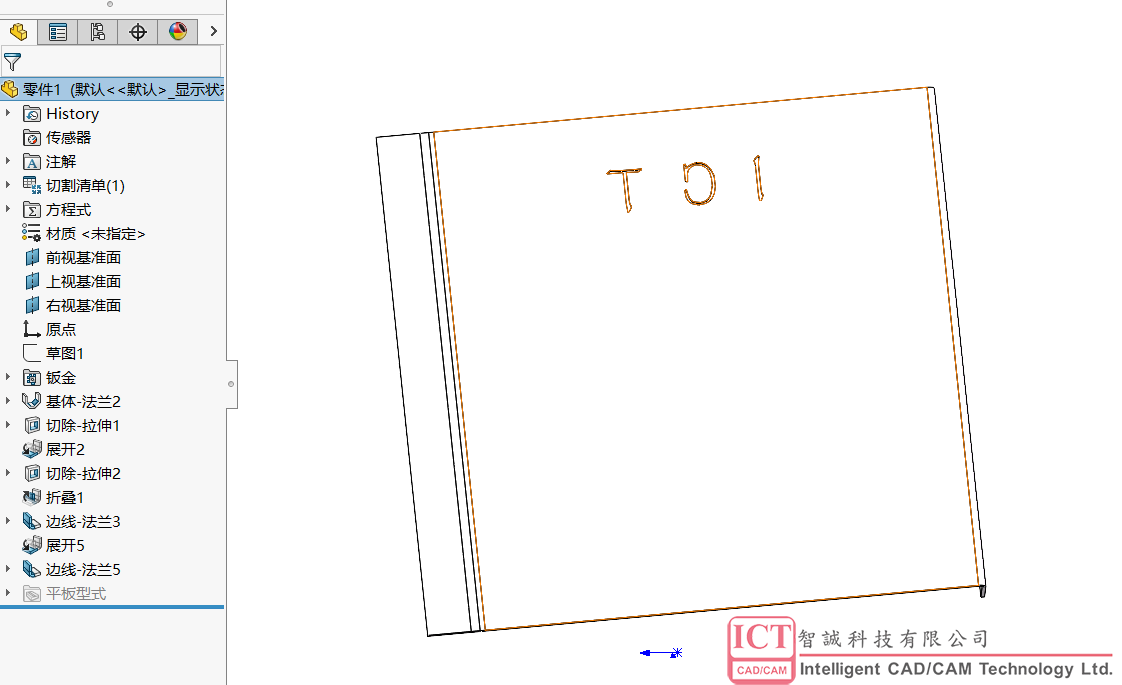

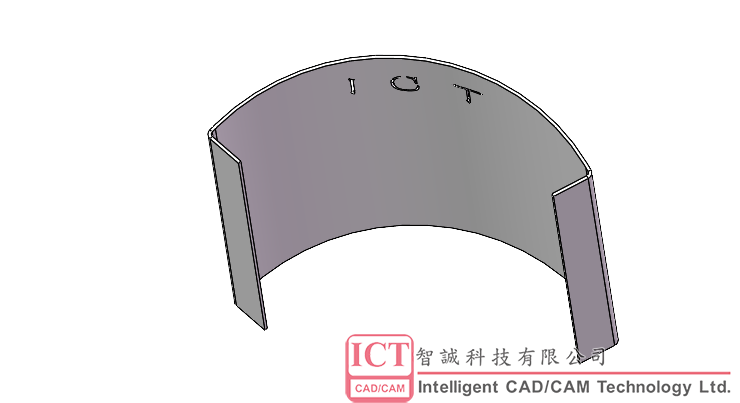

2.再进行另外一边的边线法兰特征的拉伸，就可以拉伸了。如图所示（注意如果在做边线法兰之前有做展开和折弯的命令就需要把这些命令先压缩）

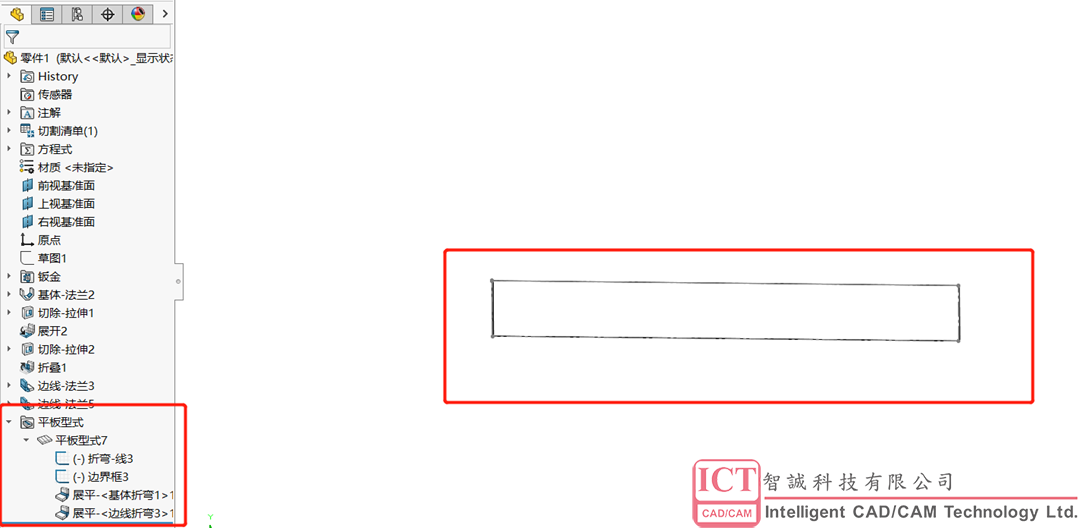

• 现在可以把压缩的特征解放压缩，然后展平时就会出现另外一个问题，就是使用展平的功能，钣金只会展平部分的钣金，并不是所有的钣金展开，如图所示

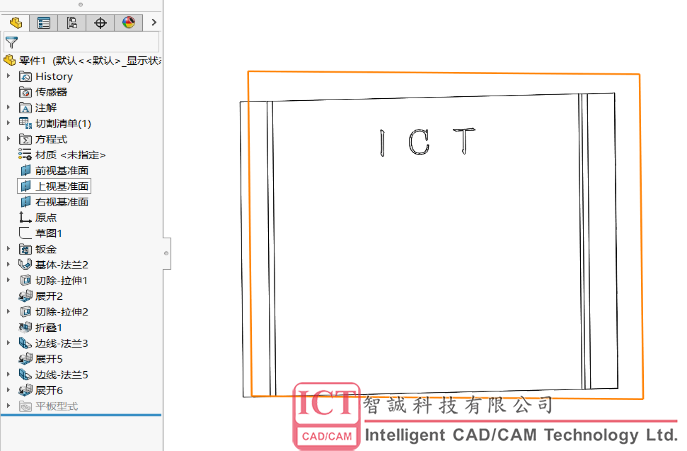

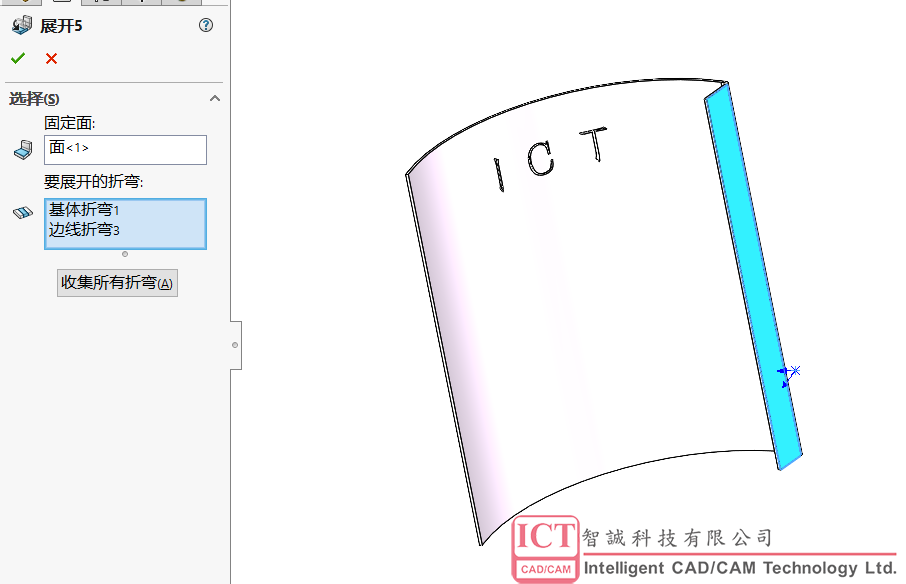

• 1.现在如何让它正常的展开钣金的平面呢，我们把钣金的展开分成两个步骤，首先把退回棒退回到我们做的第一个边线法兰特征，然后用展开的命令展开，展开之后控制棒退回到最后面，如图所示

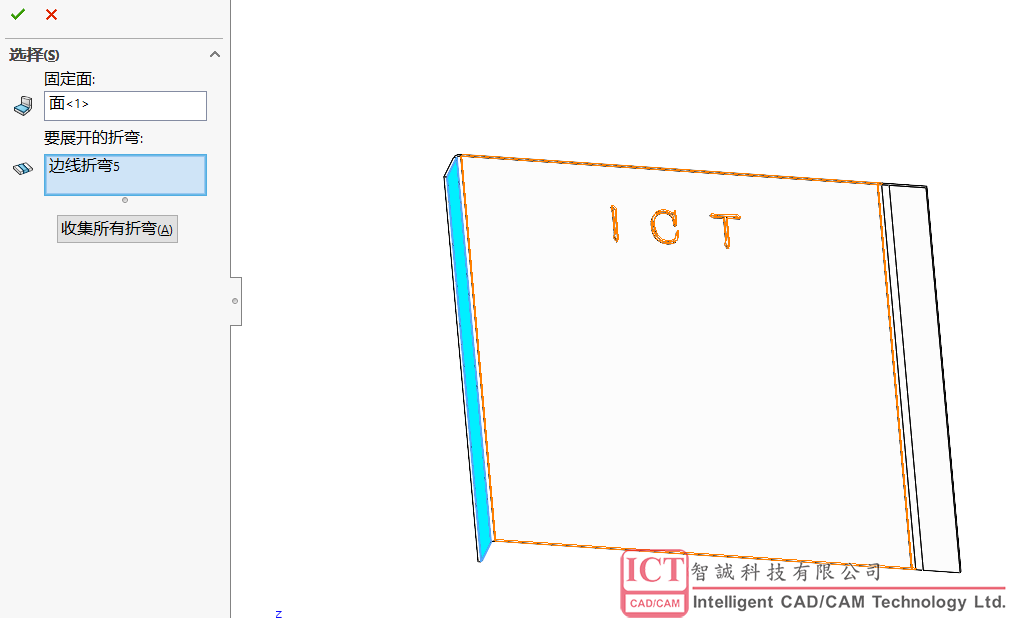

2.现在再做一个展开的特征，选择另外一个边线特征随意一个面做固定面，选择所有的折弯。

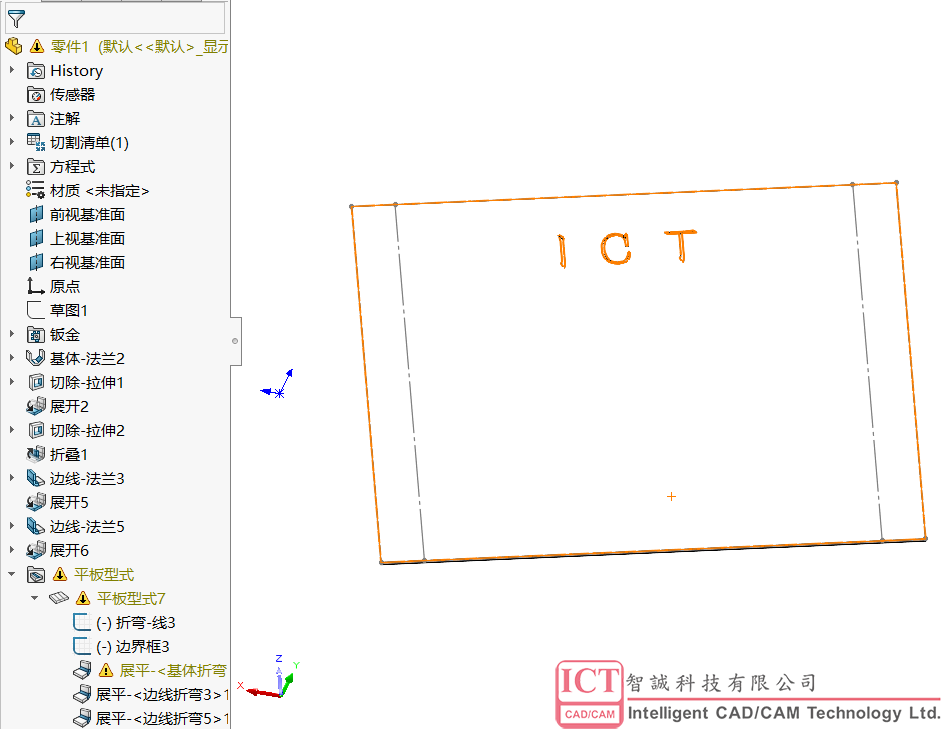

• 最后一步使用钣金自带的展开功能的时候，会出现一个警告，如图所示

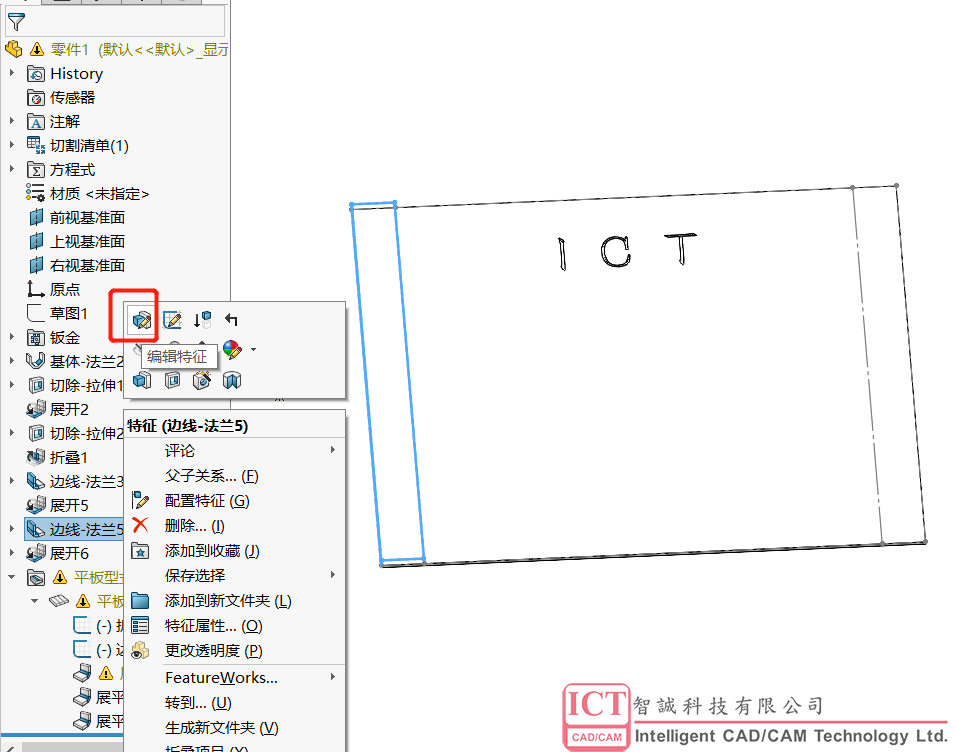

只需要把我们边线法兰5的那个特征右键编辑打开，然后点击确定，警告就会消失。

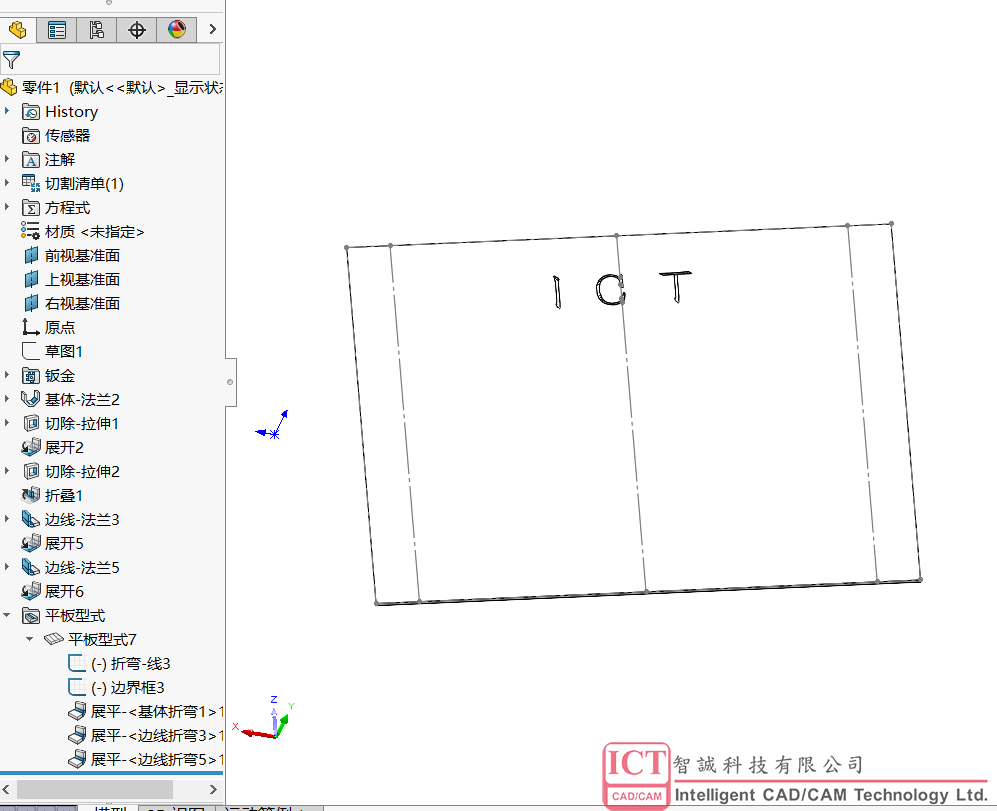

我们在完成所以的处理之后，可以把我们之前的取消勾选的正交切除重新勾选上，这样子并不会发生错误。
七、总结：我们在使用边线法兰的过程中是因为折弯的计算导致我们的斜边在SOLIDWORKS软件认为我们的边线并不是直线边，所以我们取消切除特征的正交勾选之后，我们的边线重新恢复成直线边，这样子我们的边线法兰就可以选择了。（注意：如果在做边线法兰之前有做过展开的这个特征，也会导致边线变成斜边，并不是SOLIDWORKS认为的直线边，所以也会导致选择不了。）这个处理方法是在现状SOLIDWORKS没有优化边线法兰功能的暂时处理方法，等原厂修复后，并不需要这么处理。
