SOLIDWORKS焊件切割清单总重设置方法

日期：2024-07-04 发布者: 小编浏览次数：次

很多做钣金、焊件加工的工程师使用 SOLIDWORKS 设计时都会遇到这样一个问题，就是 SOLIDWORKS工程图出图的时候，我们的SOLIDWORKS 焊

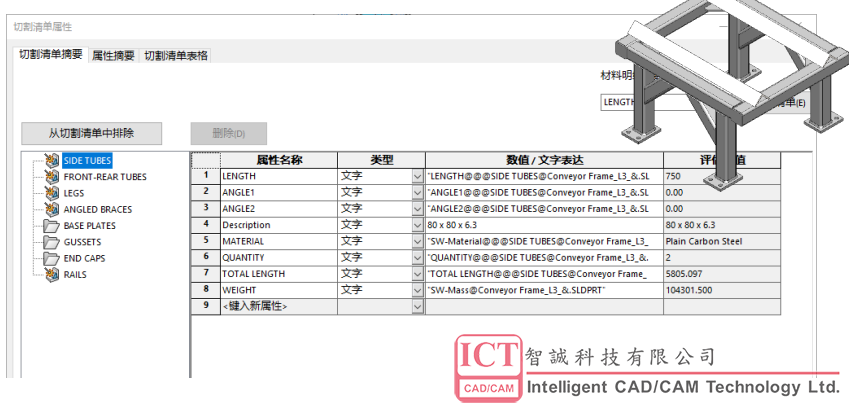

很多做钣金、焊件加工的工程师使用 SOLIDWORKS 设计时都会遇到这样一个问题，就是 SOLIDWORKS工程图出图的时候，我们的SOLIDWORKS 焊件切割清单的总重，是没法设置调用的，不能通过单重 x 数量实现，但是我们的SOLIDWORKS 装配体的材料明细表可以。那么如何实现 SOLIDWORKS 焊件切割清单的总重呢？接下来分享一下方法帮大家来实现。

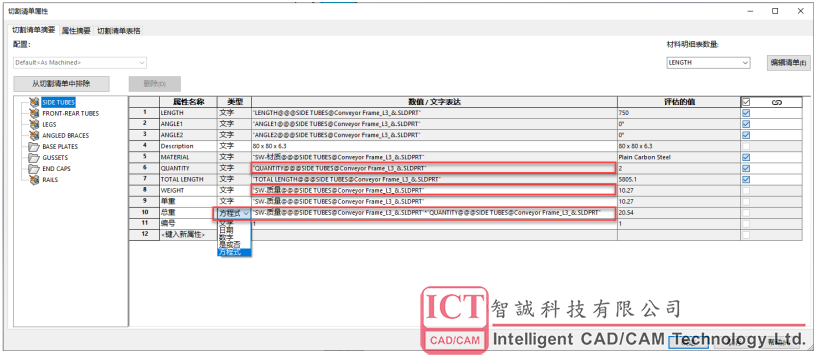

2。SOLIDWORKS 焊件切割清单(SOLIDWORKS2021 以上) 在 SOLIDWORKS2021 以上版本新增了方程式的属性类型.

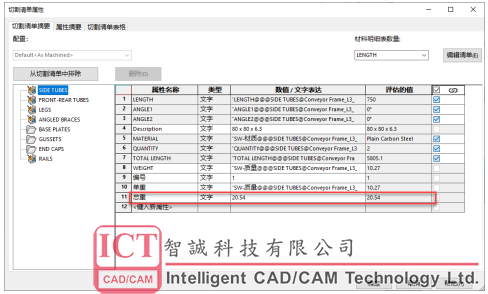

如果我想要获得总重=单重*数量，那么我们可以在属性中书写这个方程式，这样我们就可以计算出总重。

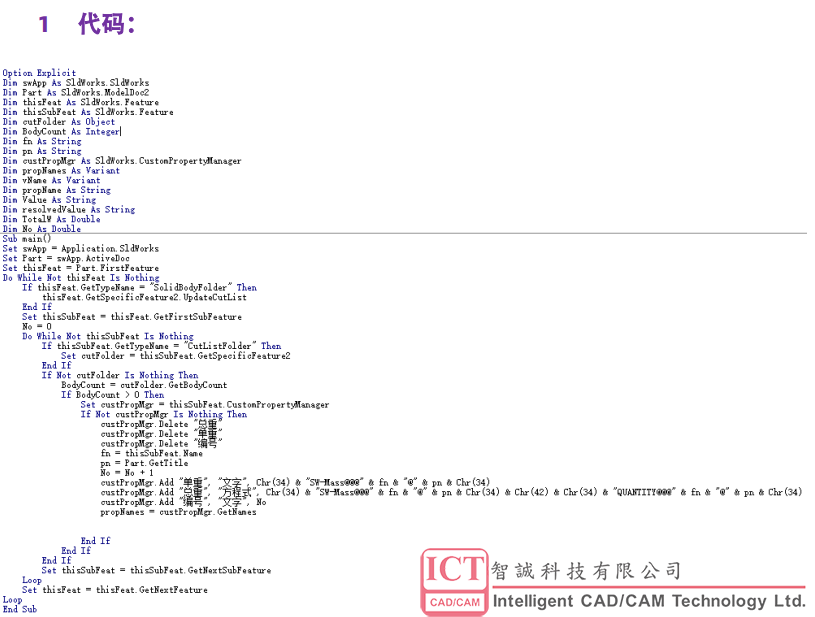

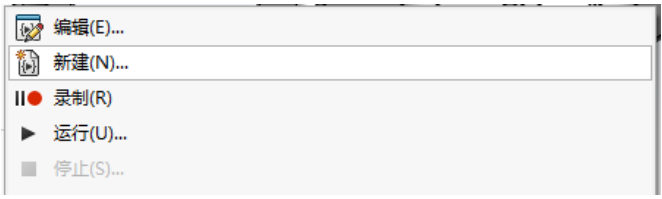

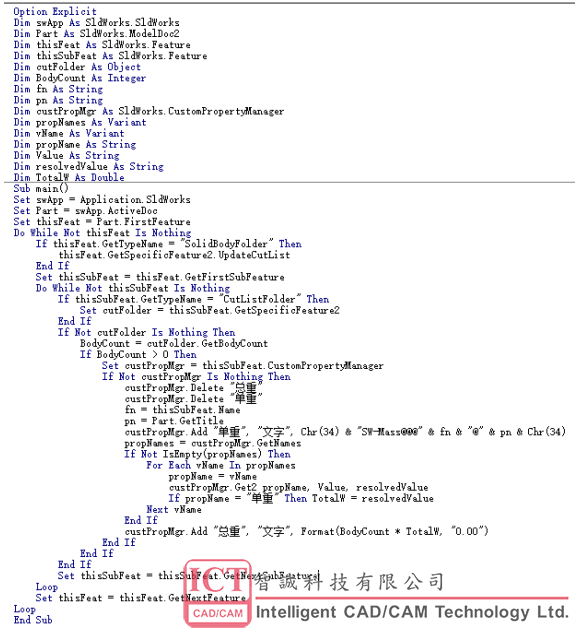

那么我们只需要给每一个清单进行编写就可以了。那么对于这种重复性的工作我们就可以交给计算机自己来完成。使用开文的宏代码，我们可以在 SOLIDWORKS\工具\宏\新建，一个宏来帮助我们完成重复的工作。

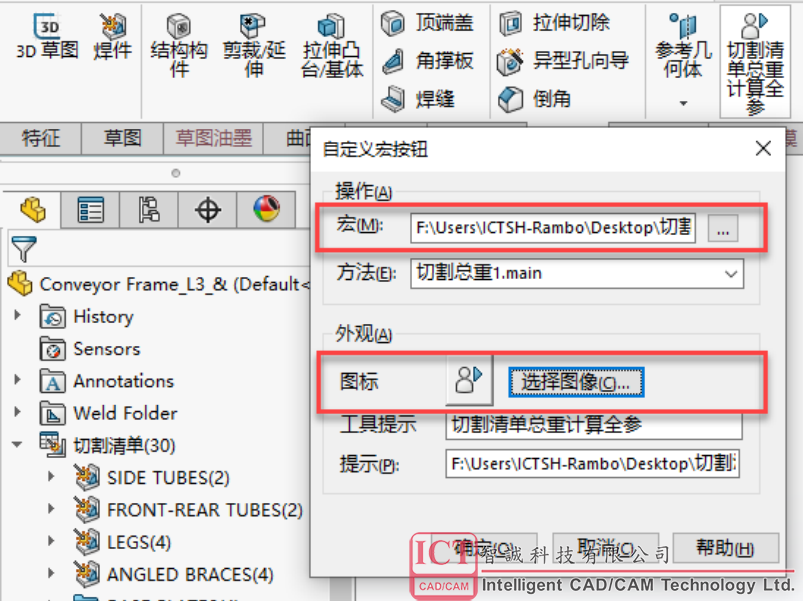

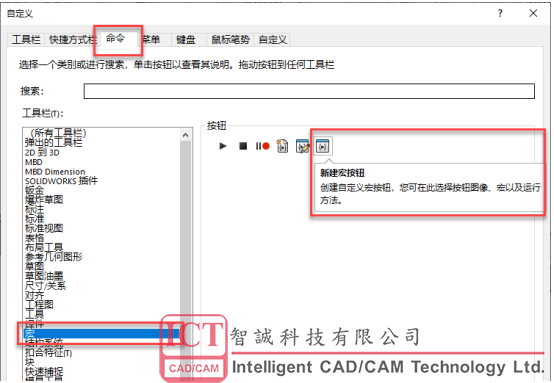

制作好的宏我们可以制作一个常用的按钮放到工具栏中，找到自定义后创建一个宏按钮。

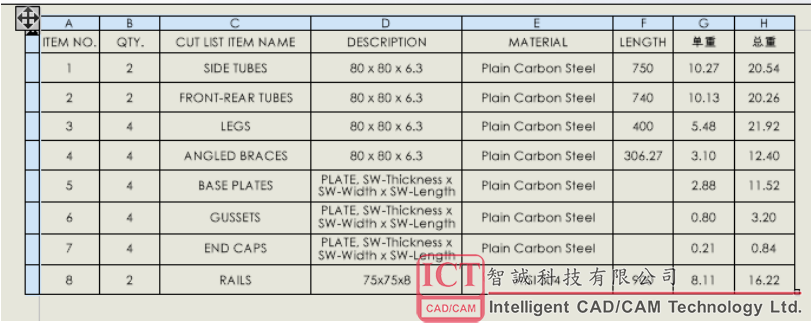

在工程图中我们就可以在焊件切割清单中显示总重的数值了.

得益于 SOLIDWORKS 新增的在自定义属性中可以使用方程式功能，总重与单重数量之间形成参数关联，例如更改了材质，数据是可以自动更新的。但如果有新增条目等，那么只需要点击一下【宏】按钮即可。既然你已经看到了这里，那么对于 SOLIDWORKS 2020 及以前的版本，由于没有方程式功能，我们也提供了一种没有参数关联的方法，这种方式是使用计算数值填写进属性，如果数据有任何更新都需要重新运算一下【宏】哦。
