SOLIDWORKS自定义属性页签帮你更好更快设计

修改零部件属性时，你还在打开零件，修改属性，保存关闭，再选下一个零件吗？

你想在装配体里面直接点击零件就可以快速、少错的修改零件属性吗？跟我来！

例如创建上图中的属性页签，具体操作步骤如下：
1. 打开属性标签编制程序。

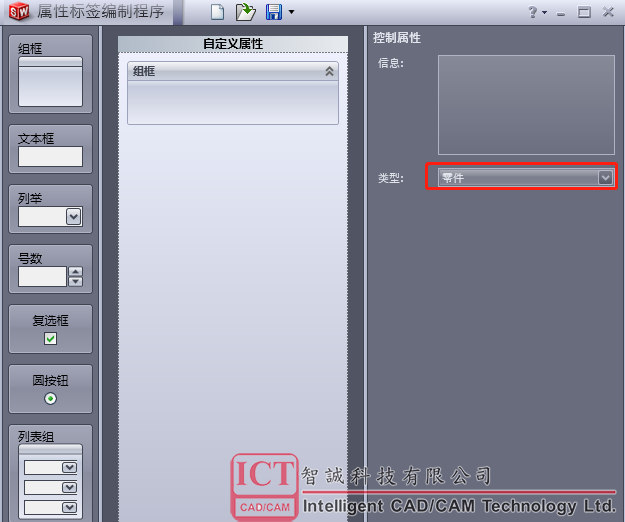

2. 新建一个模板，类型选择零件。

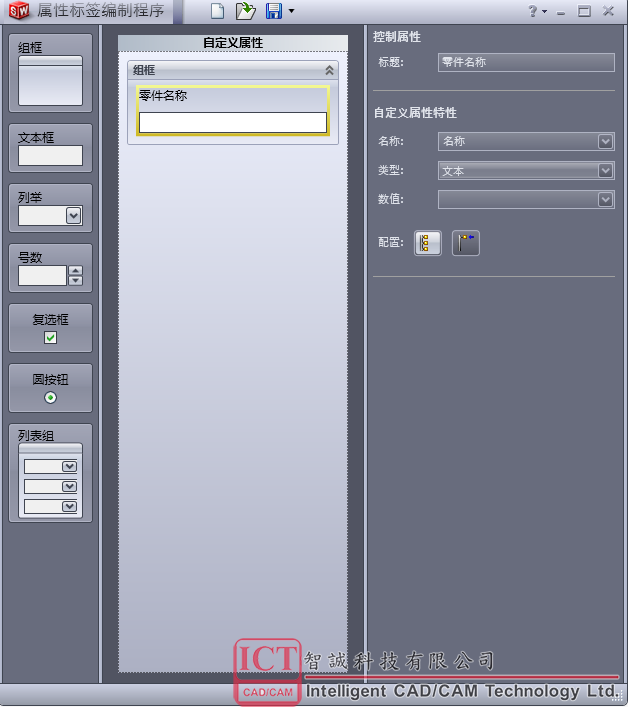

3. 拖入一个文本框，设定为名称，配置可以选择链接到自定义属性或配置特定属性（图中左侧为自定义）。

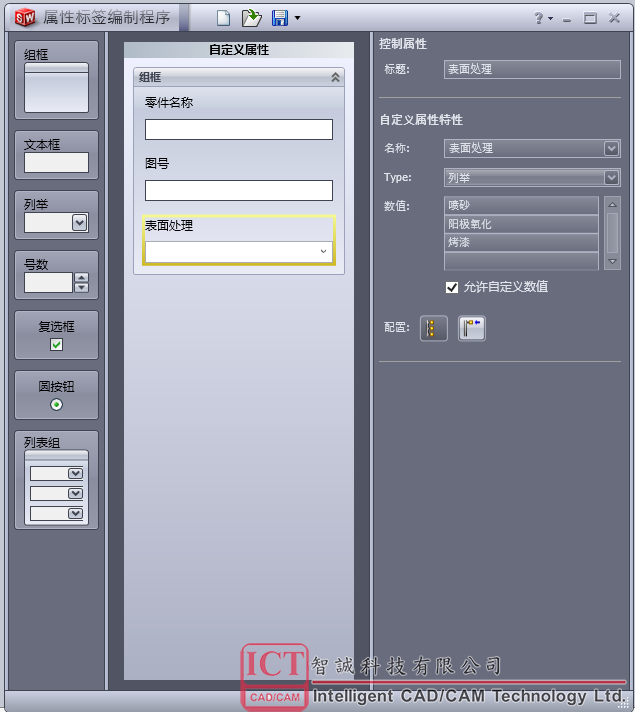

4. 添加一个列举框——表面处理，提供公司常用的几种表面处理的方式，实际使用中，可能会遇到其他未列举的表面处理方式，所以勾选“允许自定义值”。

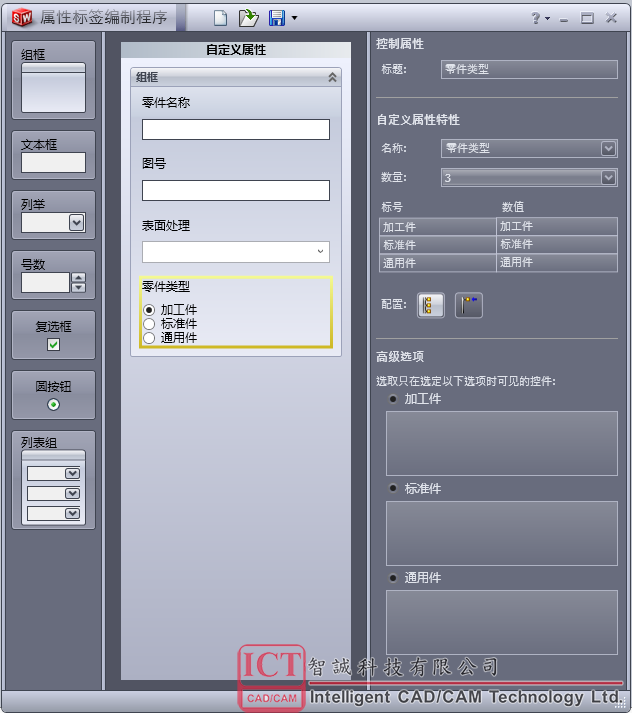

5. 添加圆按钮（单选框）——零件类型。

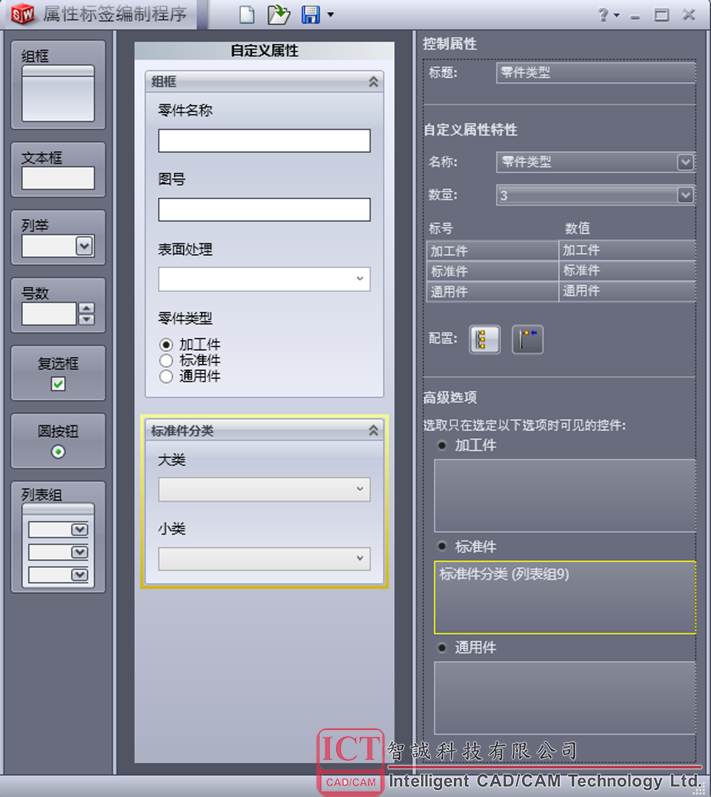

6. 添加列表组——标准件分类，并在零件类型中，设置选择标准件时显示此列表组。

7. 选择制作好的excel模板。

模板参考下图：

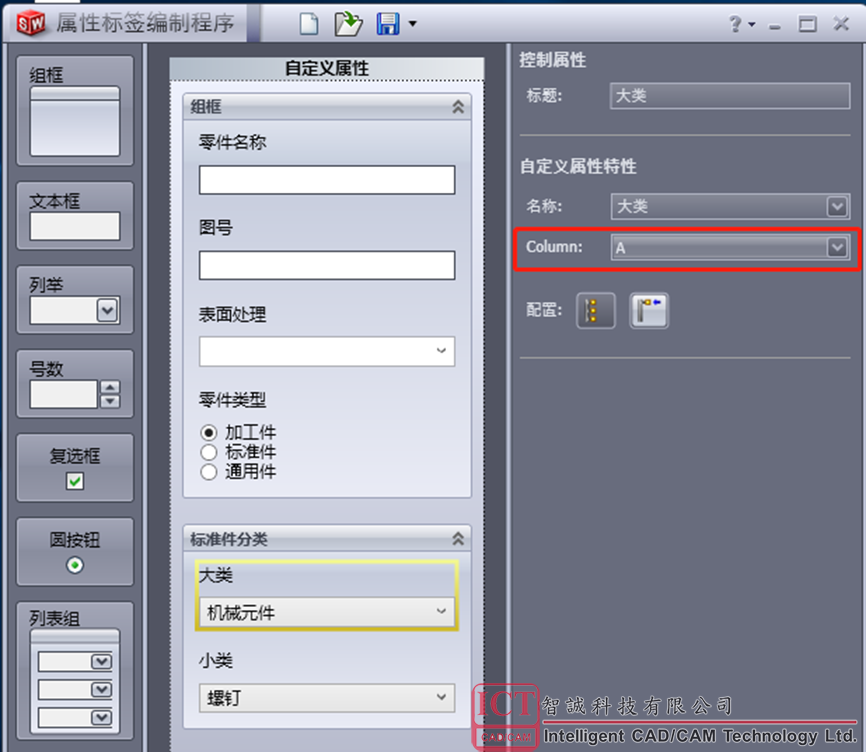

点击大类，选择列A，点击小类选择列B，设置好之后可以根据大类名称对应出小类名称

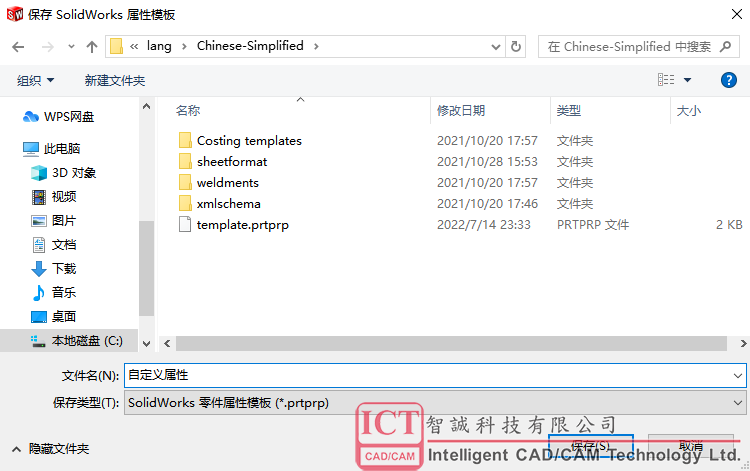

保存属性模板到SOLIDWORKS默认位置。

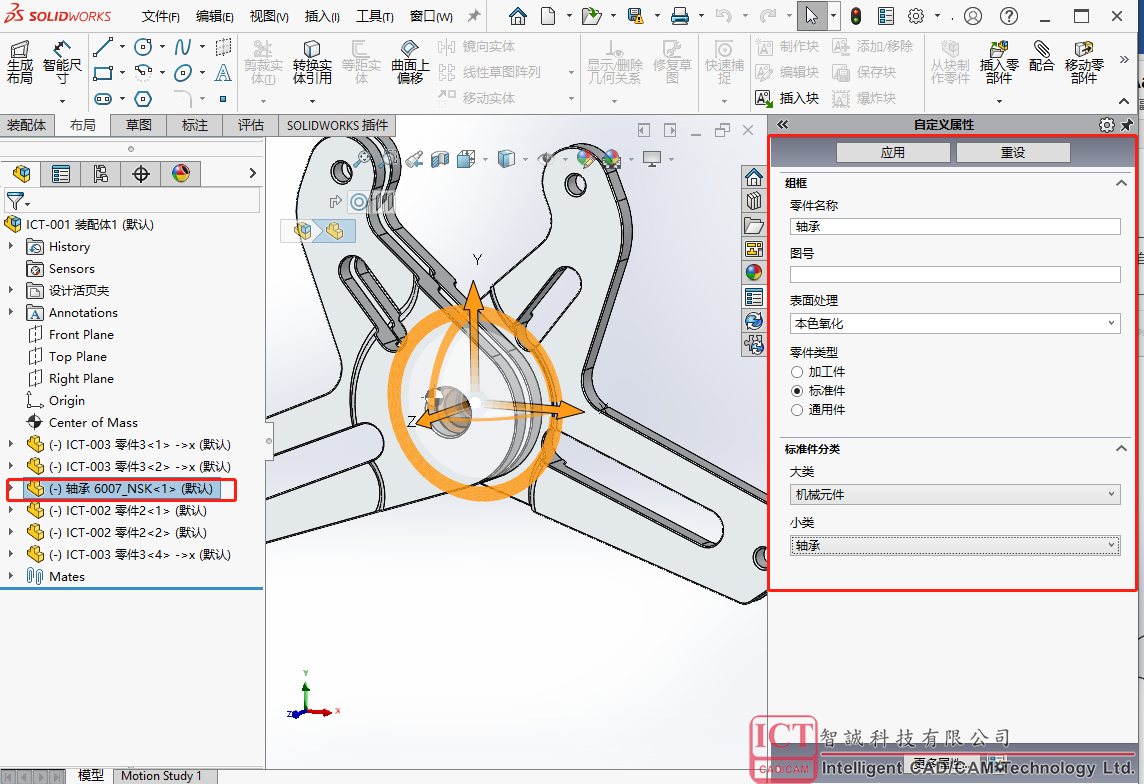

这样点击装配树中的零件，就可以左边看图，右边填属性了，点击应用属性就会写到零件中，不过这时零件本身还未保存。最后记得保存的时候要保存所有就可以了。
