SOLIDWORKS制作结构构件

【前言】SOLIDWORKS为用户提供了很多易建立的私人标准化工具，使用者可以按照个人需求，快速建立属于自己的标准化工具。但由于一些设定，我们在建立标准化工具时会遇见各类问题。例如焊件中的【结构构件】的搭建，我们在【系统选项】中添加了文件路径，但调用总是失败；一些绘制的草图，始终无法被SOLIDWORKS作为库特征草图。这里我将介绍如何建立标准化【结构构件】，在此过程中一一解答可能遇见的问题。

【正文】首先，我们打开SOLIDWORKS自带的【结构构件】所在的文件夹，我们发现【结构构件】文件的格式都为【.sldlfp】。此文件只需要我们在保存轮廓草图零部件文件时，注意不要选择【.sldprt】文件格式保存，以【.sldlfp】文件格式保存即可。
第一：新建一个part文件，在任意的基准面上绘制一个草图。关键点1：草图轮廓必须闭合，但可以是多轮廓草图。

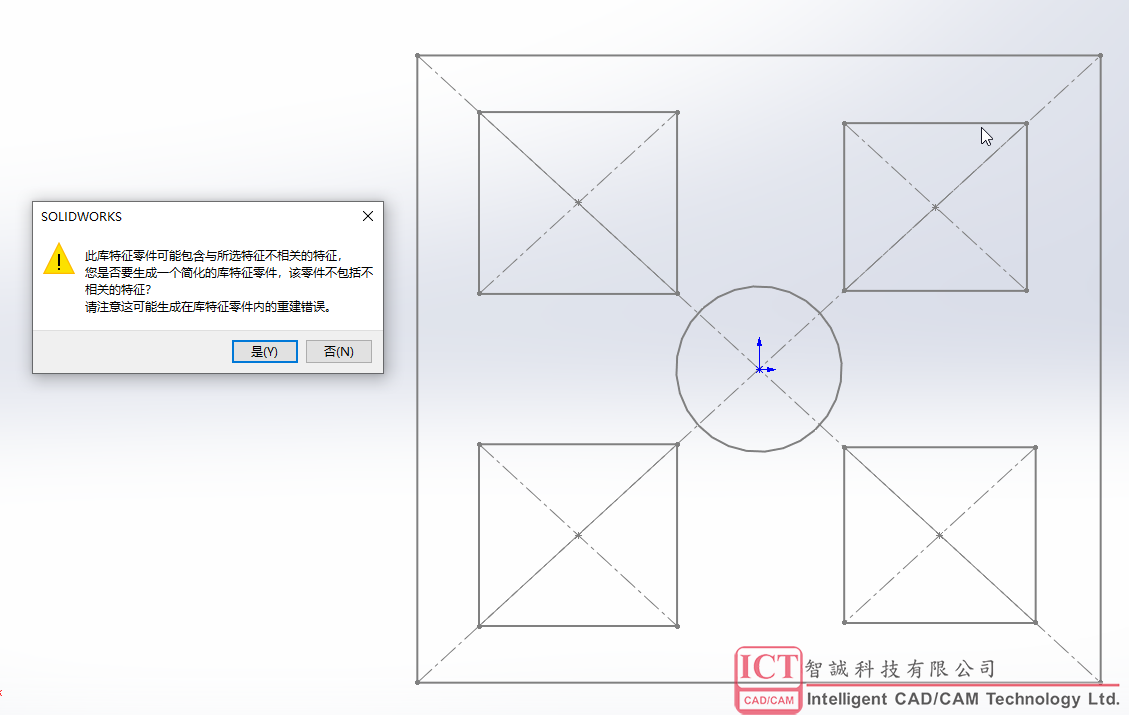

保存绘制的【结构构件】的轮廓草图为【.sldlfp】，如果是单轮廓，将不会有任何问题，而多轮廓草图，SOLIDWORKS将会弹出图1的提示框。

图1 多轮廓草图保存后提示框

此时无需担忧是否是多轮廓草图无法创建的问题，点击【否】，保留绘制的多轮廓草图，草图显示不为库特征草图，库特征草图上应有个L的标记（下图）。注意不要点击【是】，这将删除已绘制完的草图，此时的零件将会是一个空零件。关键点2：草图应是库特征草图，才可应用于【结构构件】

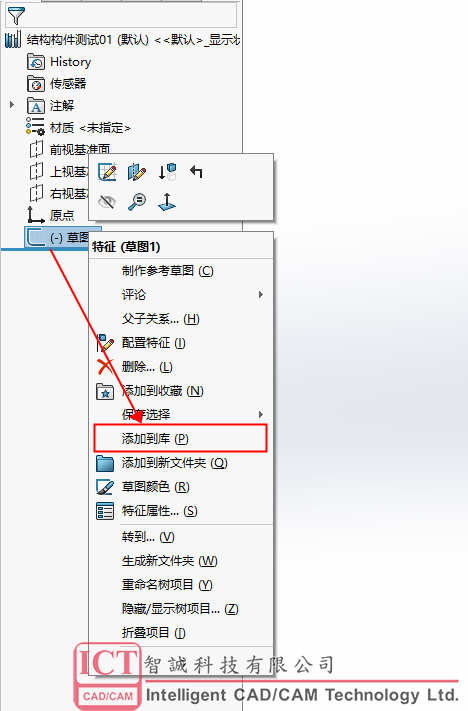

只需右键草图，将草图添加到库，即可将一般的草图变更为库特征草图。如图2。

图2 变更为库特征草图

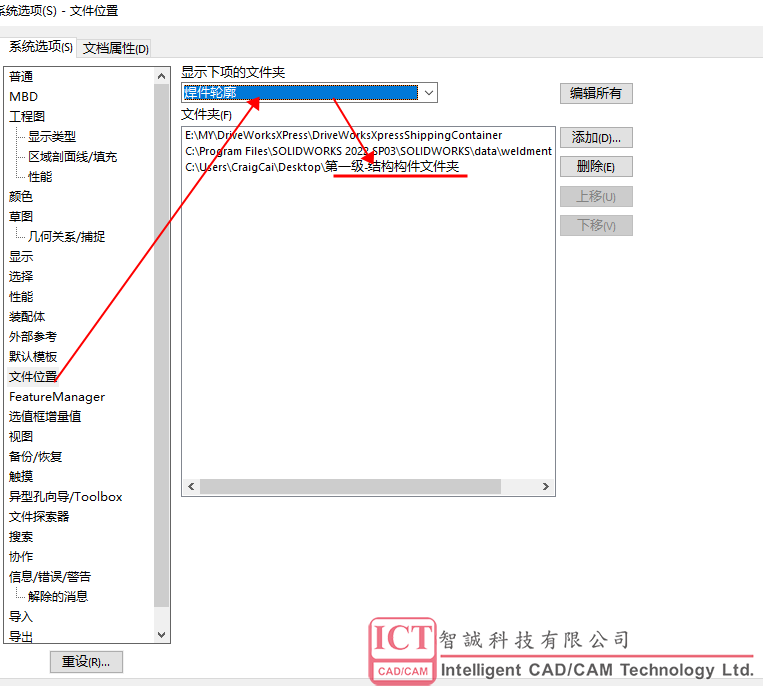

第二：创建一个多级文件夹，并在【系统选项】-【文件位置】-【焊件轮廓】添加此文件路径，如图3。关键点3：库零部件有多配置，选择两级结构的文件夹，添加的路径为第一级；库零部件只有一个配置，选择三级结构的文件夹，添加的路径为第一级。

图3 添加文件路径

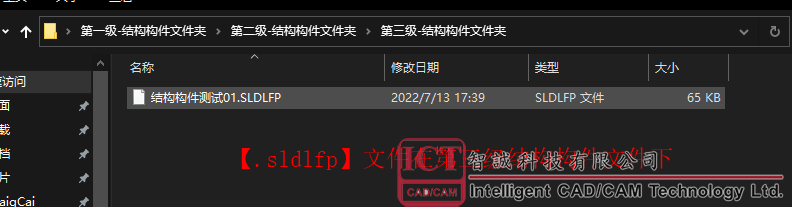

将库零部件文件放在第三级文件下，如图4。

图4 库零部件文件位置

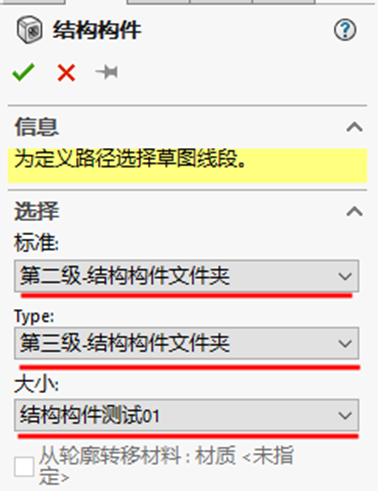

完成上述步骤即可成功调用【结构构件】，【结构构件】的属性管理器中：标准为第二级文件夹名，Type（类型）为第三级文件夹名，大小为库零部件文件名，如图5。

图5 单配置的【结构构件】的属性管理器

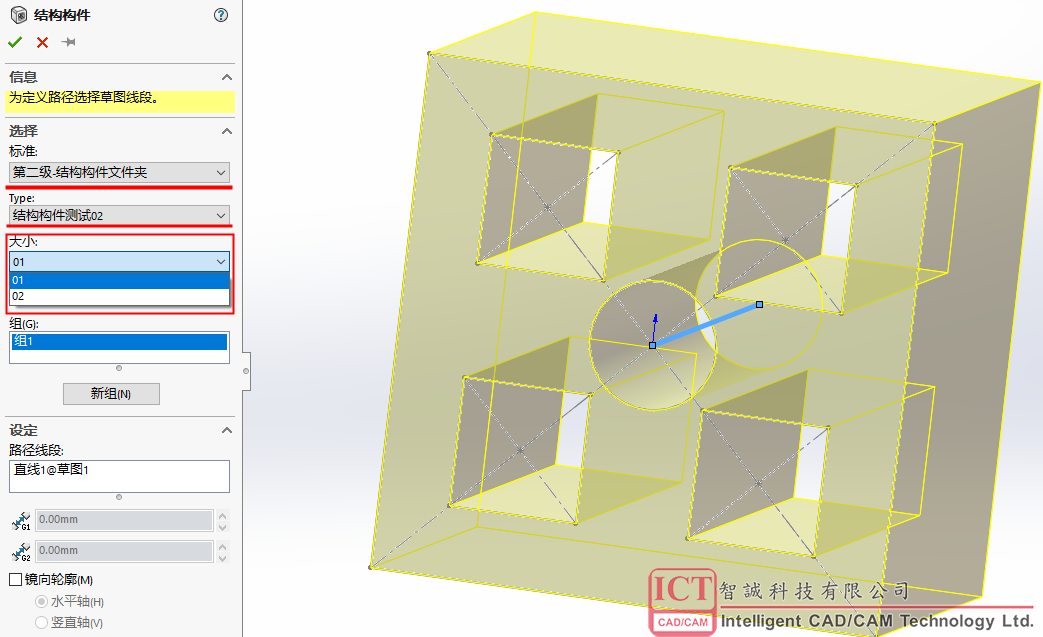

如果是多配置的库零部件文件，就能将此文件放到第二级文件夹下，此时的【结构构件】的属性管理器为：标准为第二级文件夹名，Type（类型）为库零部件文件名，大小为配置名，如图6。

图6 多配置的【结构构件】的属性管理器

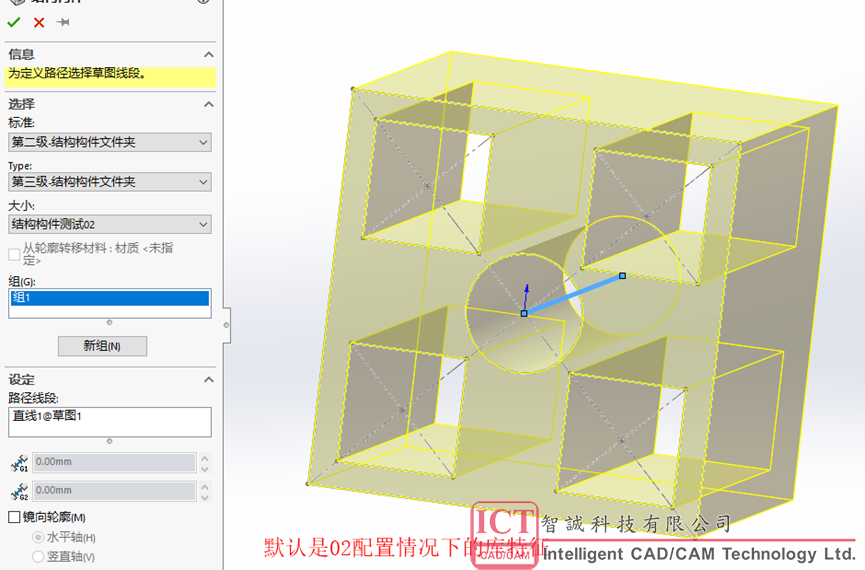

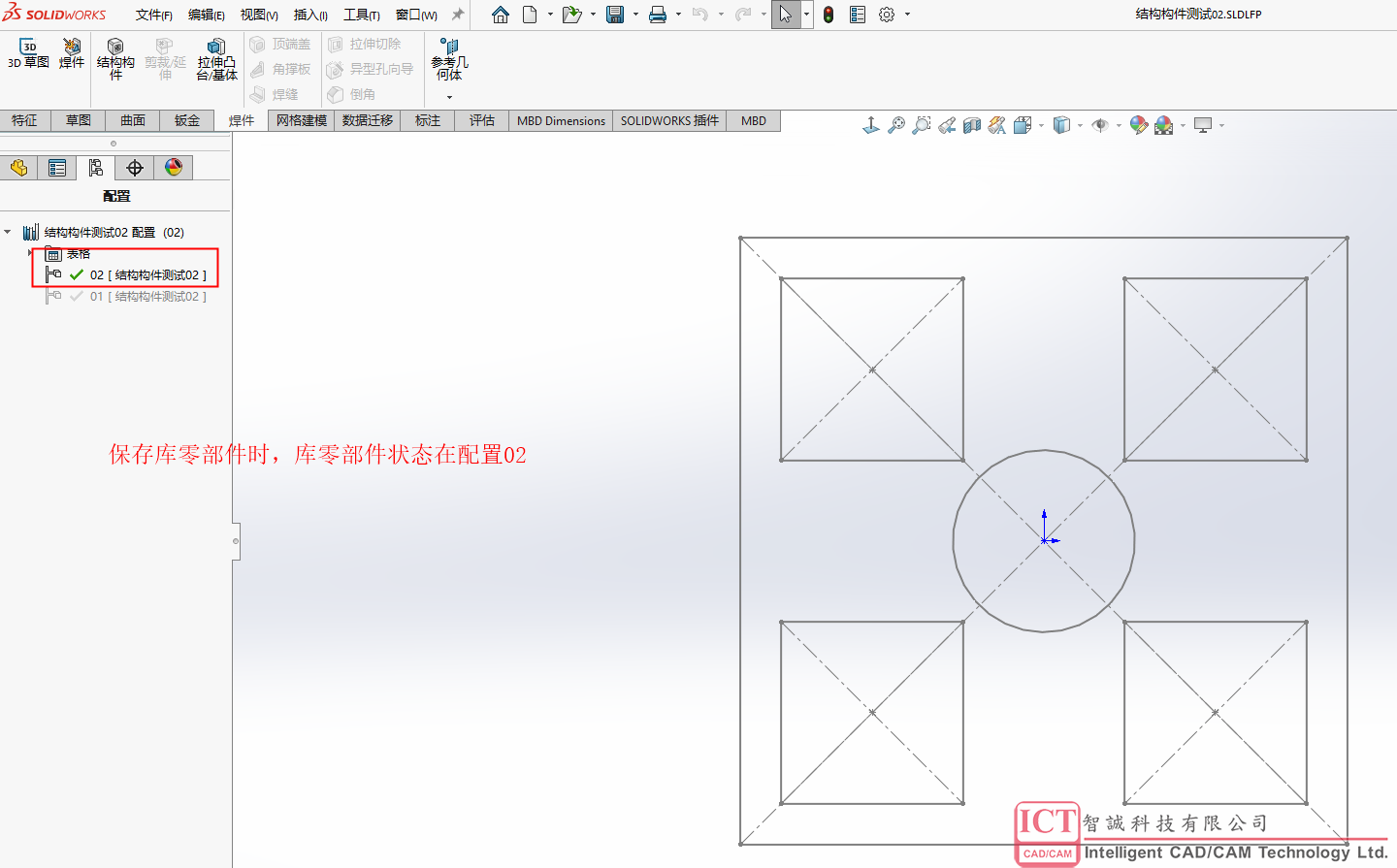

注意如果将有多配置的库零部件文件放于第三级文件下，是无法选择库零部件配置，调用时默认为库零部件保存时的配置情况，如图7、8。

图7 库零部件保存情况

图8 三级文件下_多配置的【结构构件】的属性管理器

结语：个人的标准化【结构构件】虽然不难建立，但上述问题也会造成使用者不小的麻烦，在此已经较为全面的解答，希望能帮助到大家。常用的SOLIDWORKS标准化，模块化的应用还有大家熟知的Toolbox及设计库，之后将会介绍如何创建标准的【特征】设计库，敬请期待。
