SOLIDWORKS模具设计之如何抽取“最大外形轮廓线”

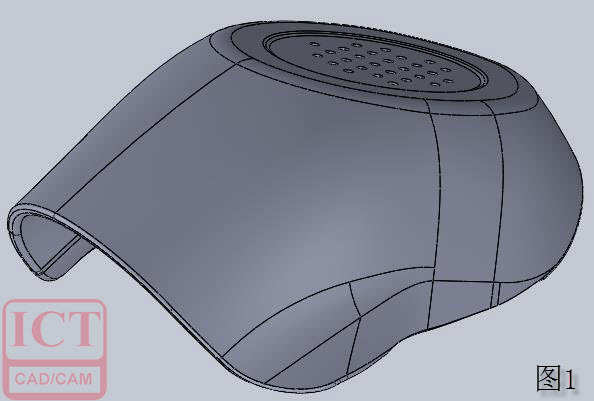

抽取产品最大外形轮廓线，这个对于模具设计师而言，相信并不陌生，在UG里面针对这个有“等斜度曲线”功能，在PORE中则有个“侧向投影线”功能，这时或许有人不禁会问，那这个在SOLIDWORKS中是怎么做或者用那个功能实现的呢，今天就和大家分享一下最大外型轮廓线在SOLIDWORKS中该如何提取。我们来看这个产品：

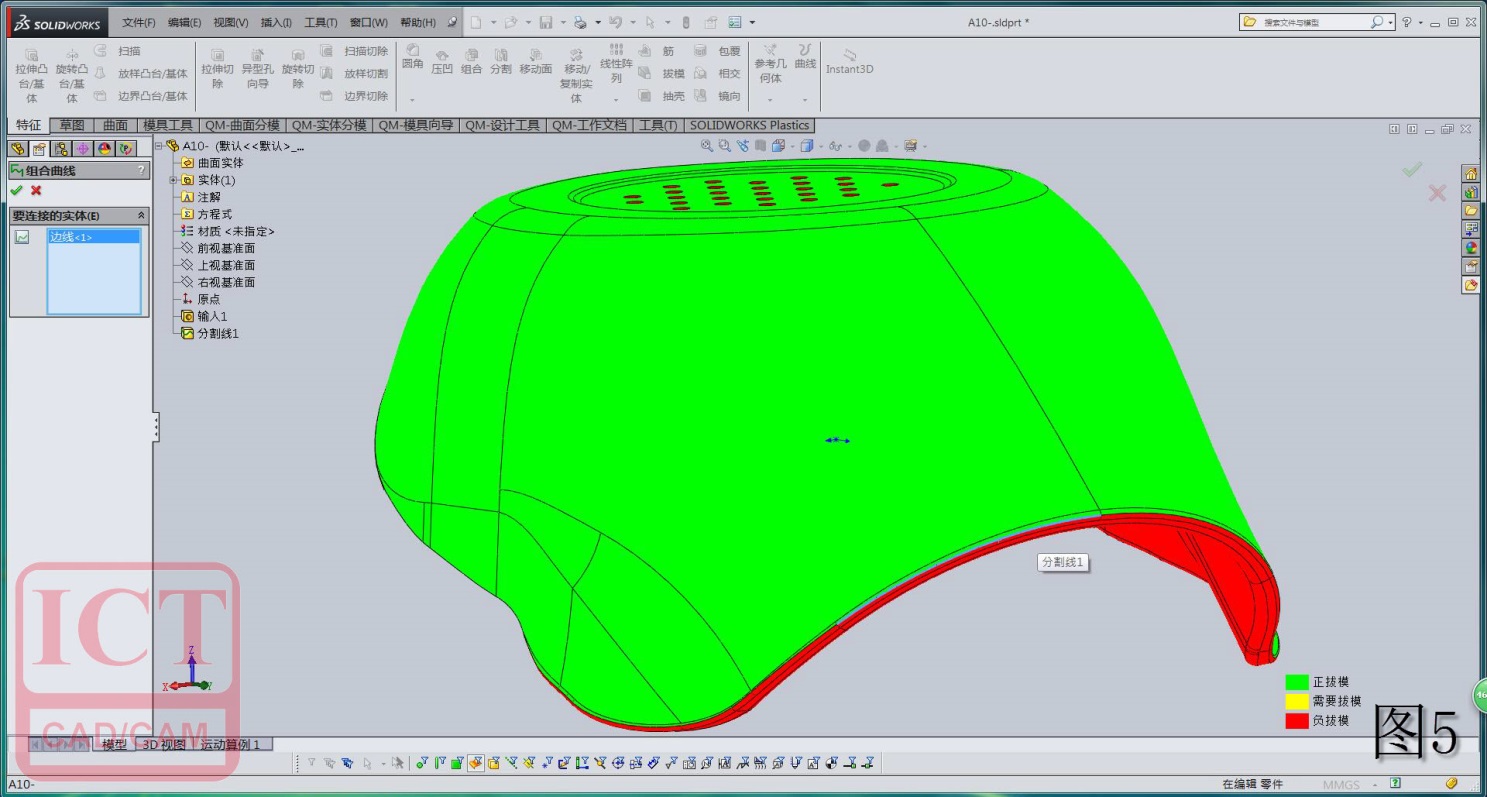

拔模分析一下，这时会发现产品的分型线都在R角上面。

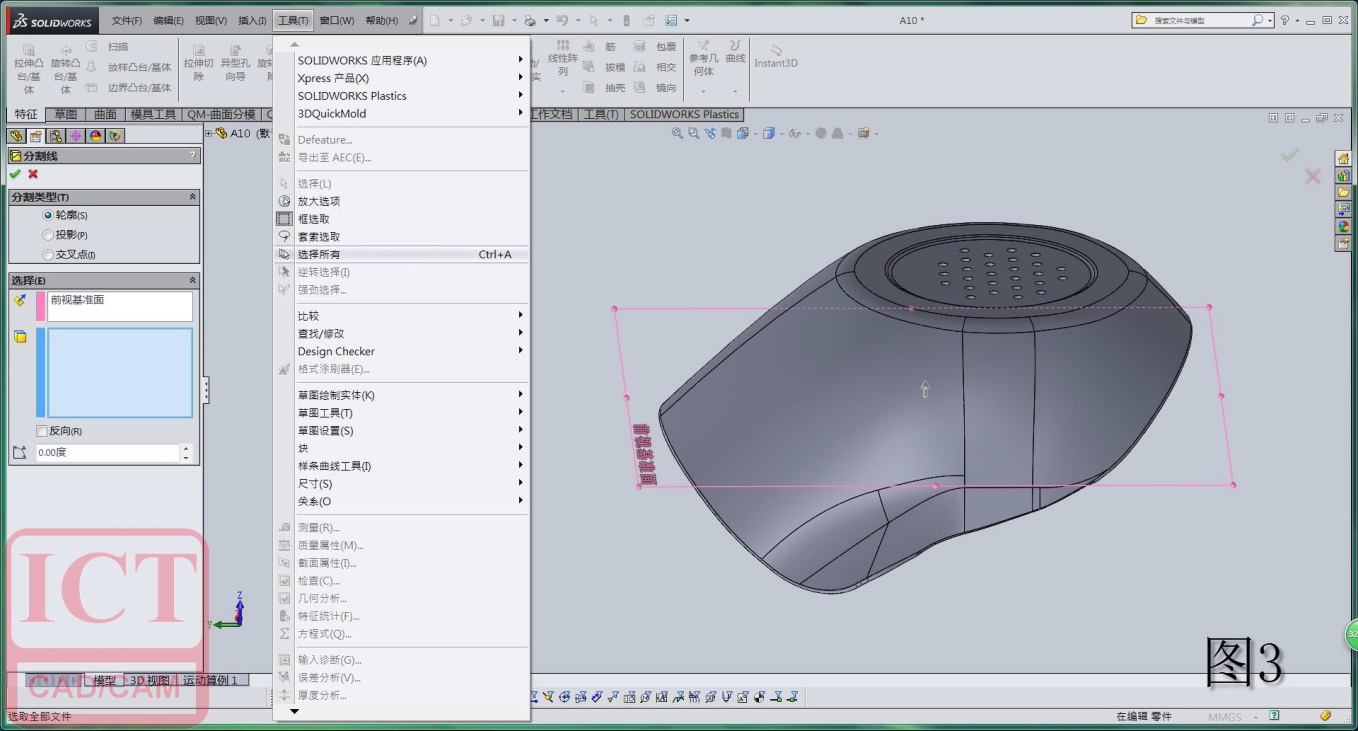

使用“分割线”功能，选中产品所有面，进行最大轮廓分割。（注意选择分割面的时候不要用鼠标框选，而是使用工具菜单下的“选择所有”，这样才能一次全部选中要分割的面）。

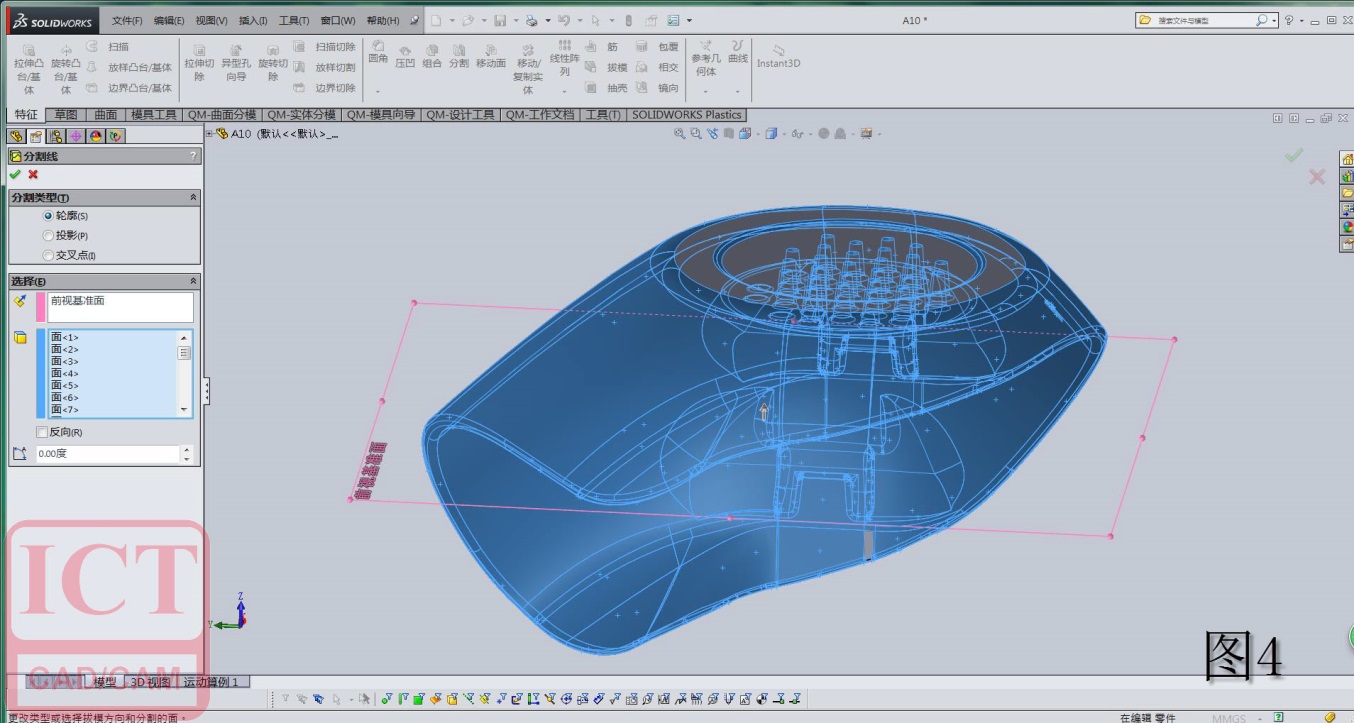

这时，你会发现仍然有一些面没有选中，但是，你细心就会发现这些没被选中的面都是平面，因为这是“分割线”自过滤的一种功能，你会发现SOLIDWORKS其实很聪明，它会自动过滤掉不具有分割意义的那些面。

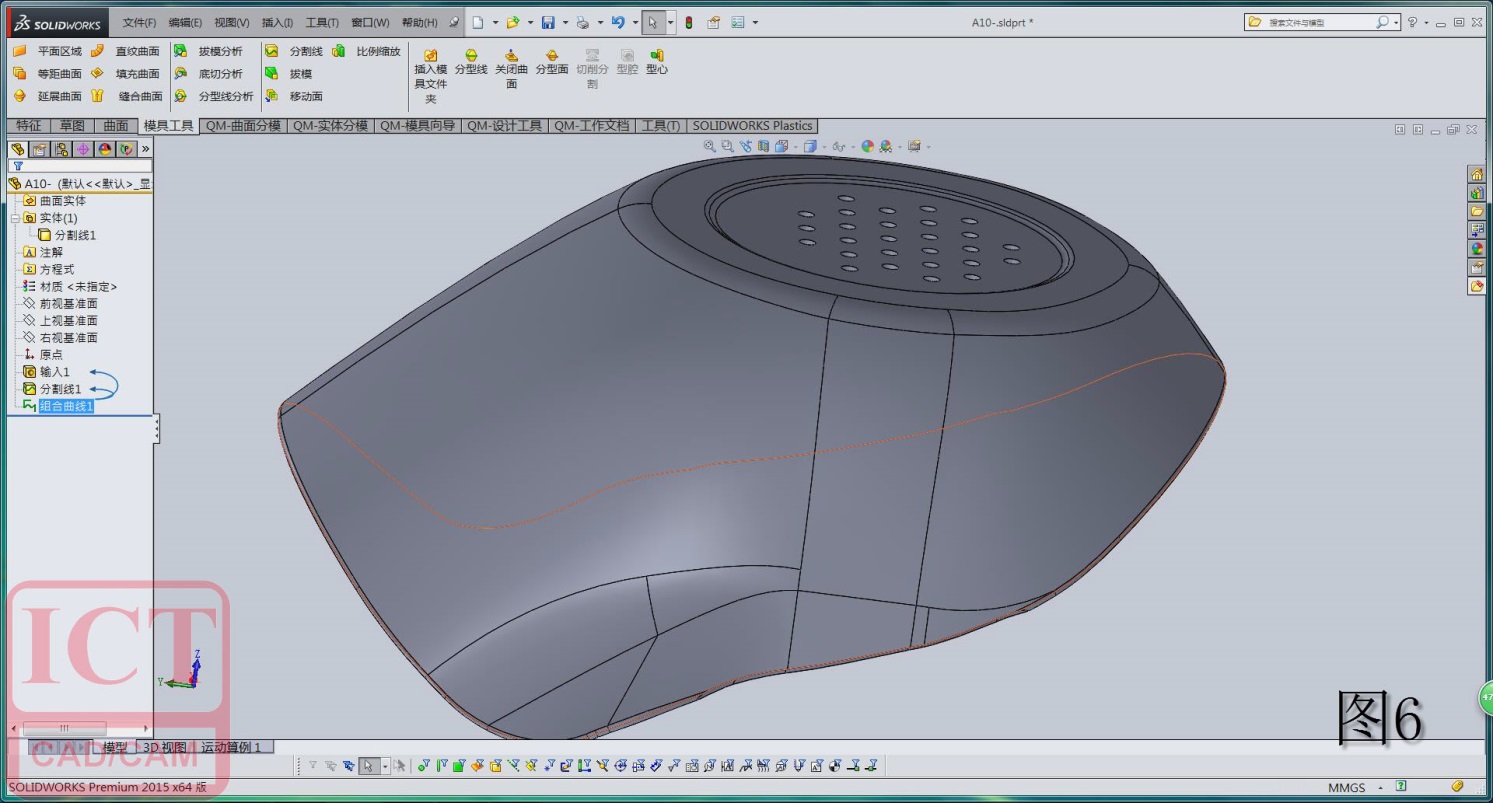

分割完成后，打开拔模分析，这样可清晰看见前后模的分界线，然后用“组合曲线”逐个选择刚才的分割边线，最后打勾，就可以得到整个模型的最大外型轮廓线。
