solidworks MBD中关于定义默认背景的问题

日期:2024-07-04 发布者: 小编 浏览次数:

问:每当使用SOLIDWORKS MBD加载项发布3D PDF时,如何定义要使用的默认背景?智诚科技有限公司(SolidWorks授权代理商 0755-2513

问:每当使用SOLIDWORKS MBD加载项发布3D PDF时,如何定义要使用的默认背景?

智诚科技有限公司(SolidWorks授权代理商 0755-2513 8730) 回答关于solidworks教程:
目前不可能。 SOLIDWORKS将使用最近使用的背景。

要改变背景,有2个选项。
或者:
1单击以选择Command Manager工具栏上的“SOLIDOWRKS MBD”选项卡。
2单击“3D PDF模板编辑器”按钮。
3在出现的“模板编辑器”窗口中,单击主工具栏中的“背景”按钮。
4在出现的“更改图像”窗口中,浏览到所需的图像文件,然后单击以选中它。
5单击“打开”按钮设置此新的背景选项。

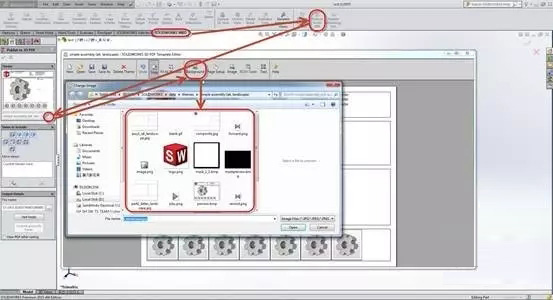

查看下图片进行澄清。

要么:
1单击以选择命令管理器工具栏上的“SOLIDOWRKS MBD”选项卡。
2单击“发布到3D PDF”按钮。
3在“属性管理器”中,单击“管理3D PDF模板”图标。这只是物业经理顶部的“主题”块的底部和右侧。
4在出现的“模板编辑器”窗口中,单击主工具栏中的“背景”按钮。
5在出现的“更改图像”窗口中,浏览到所需的图像文件,然后单击以选择它。
6单击“打开”按钮设置此新的背景选项。

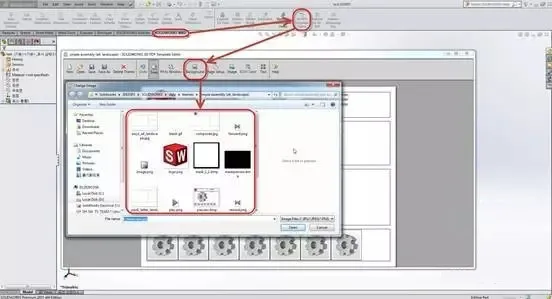

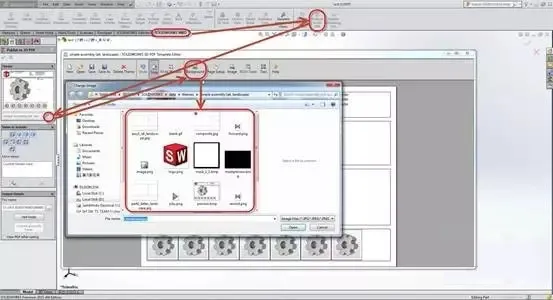

查看下图片进行进行澄清。
