SOLIDWORKS添加及保存贴图

在使用SOLIDWORKS进行产品设计工作时，有时需要在设计阶段对产品的外观进行初步的设计，给产品添加企业Logo或所需的图片，这时就需要用到SOLIDWORKS中的贴图功能。SOLIDWORKS中贴图的文档并非jpg、png等图片格式，而是其特有的文件格式，本文将介绍如何在SOLIDWORKS使用贴图及保存贴图。

一、添加贴图
1、打开软件右侧的任务窗格，选则外观选项卡并选中贴图。

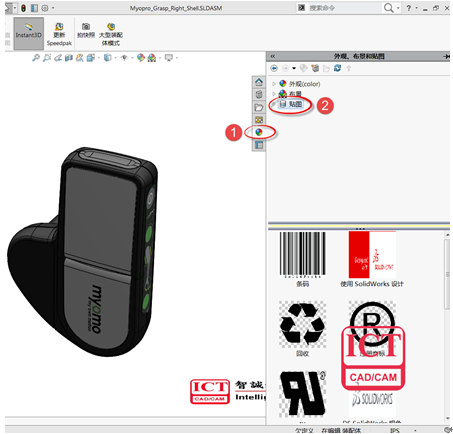

图1 任务窗格

软件中默认只带有SOLIDWORKS官方提供的一部分贴图，此时我们会发现在任务窗格中并没有任何添加自定义贴图的按钮。
2、将软件中含有的贴图任意拖拽一个至模型中需要贴图的位置。

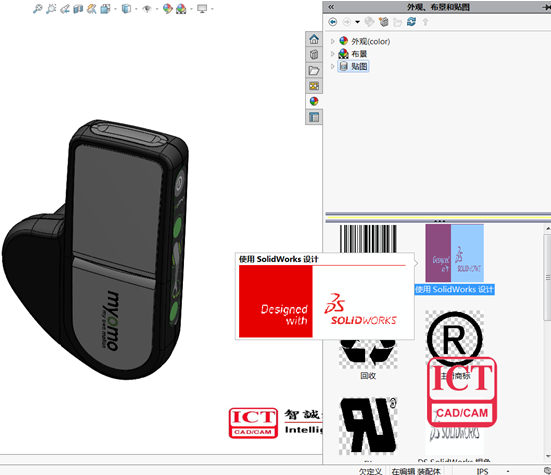

图2 拖拽贴图

将贴图拖拽至所需位置。

图3 贴图位置

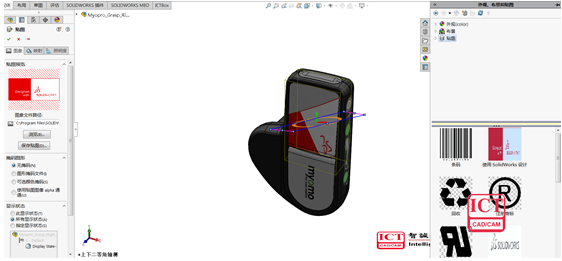

图4 完成后界面

此时不需要对贴图进行操作，将视线转移至左侧属性栏。
3、添加自定义图片

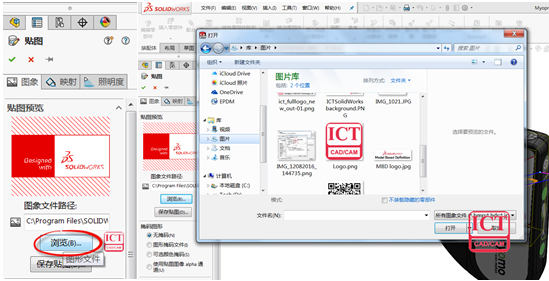

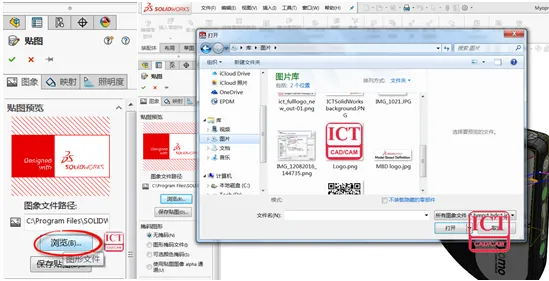

图5 添加自定义图片

此时即可选择所需添加并作为贴图的图片，添加后效果如下图所示。

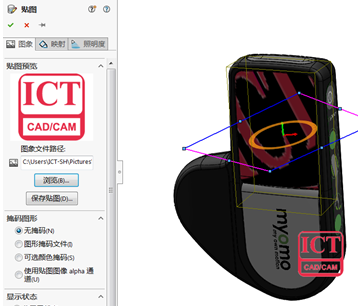

图6 添加图片后效果

4、通过轴将贴图调整至合适大小、方向和位置。

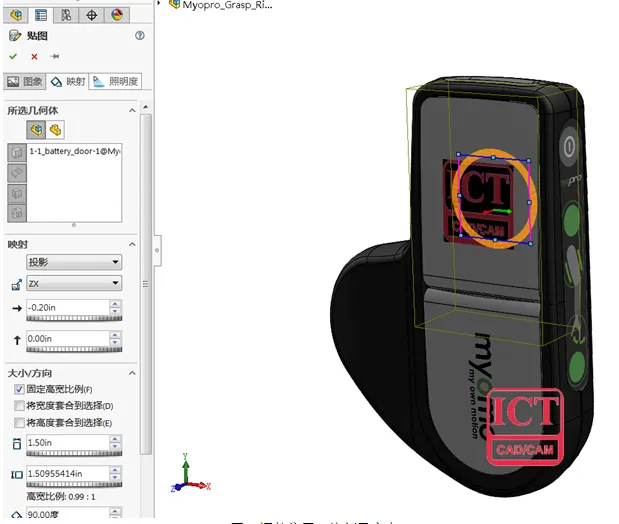

图7 调整位置、比例及方向

二、保存贴图及添加图库。
1、保存贴图到图库

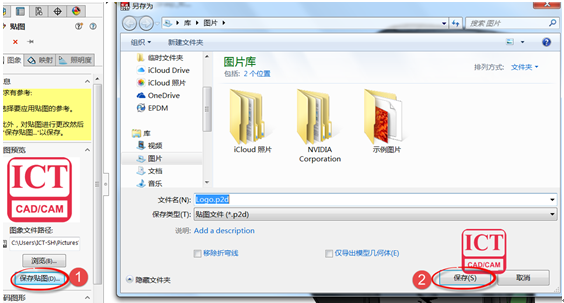

图8 保存贴图

2、添加图库文件位置

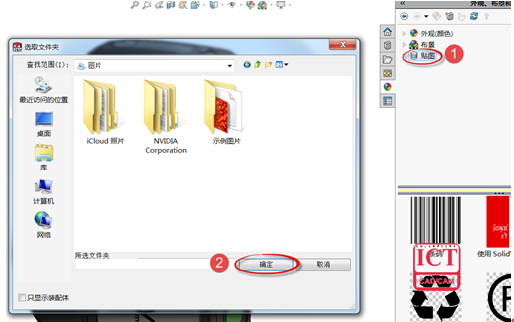

图9 添加文件位置

此时就可以在任务窗格 中看到新添加的位置及贴图，如下图所示。

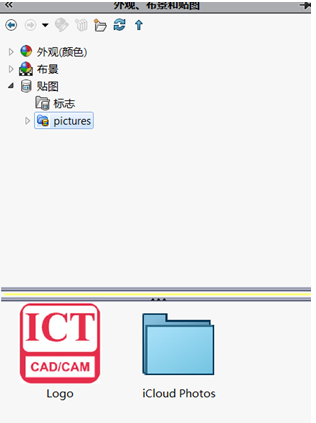

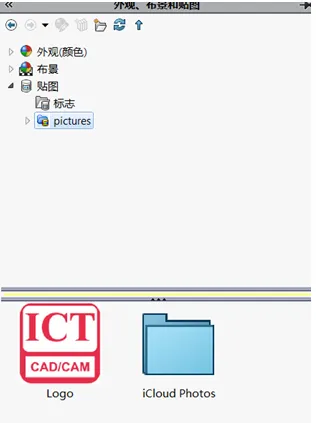

图10 新的文件位置及贴图

通过上述方法即可添加自定义贴图及自定义文件夹，帮助工程师添加所需的贴图，以及方便快速地调用贴图文件。
