SOLIDWORKS 2017新功能之钣金设计篇

SOLIDWORKS2017已经如约而至，在新的版本中又添加了许多令人欣喜的新功能，在这里我们将为大家介绍在2017版本中关于钣金设计模块的功能增强。

a)正交切除增强-优化几何图形
首先，在钣金设计中我们经常要在钣金中打孔开槽。在之前的版本中已经提供了正交切除的命令，可以优化模型上的切口自动与钣金面垂直。如图一所示。

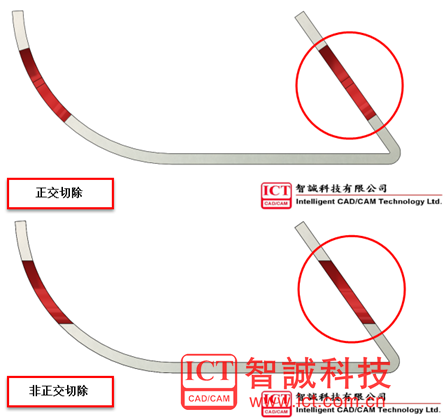

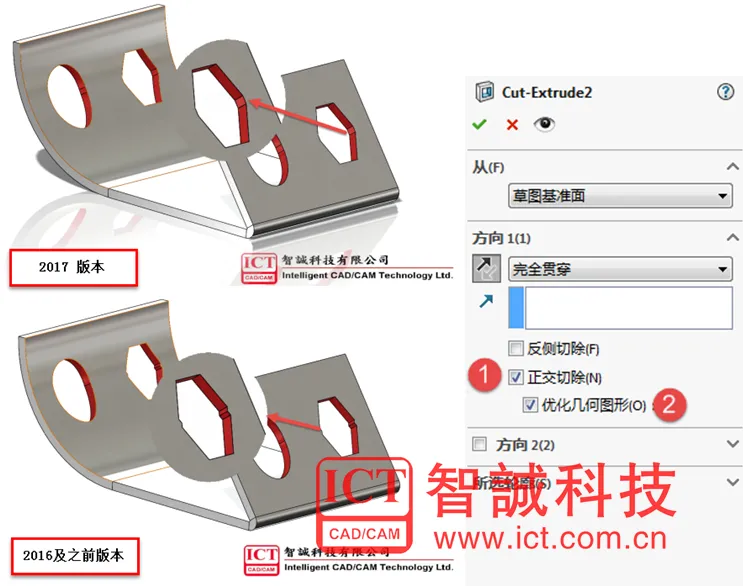

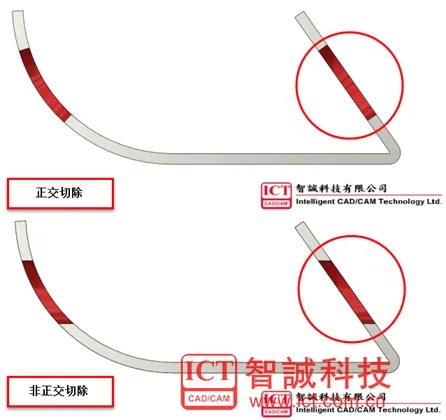

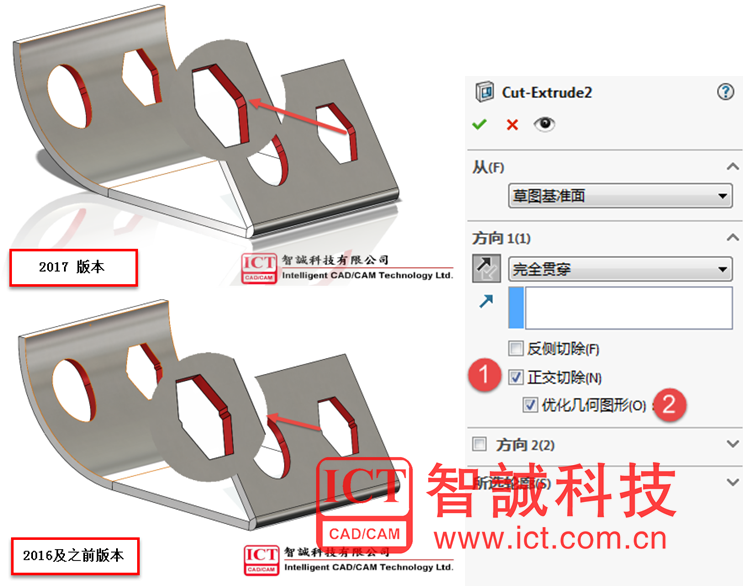

现在在2017版本中再次添加了优化几何图形的命令，让正交切除得到进一步增强，如图二，可以看到之前版本和2017版本正交切除的不同。

在折弯边上进行打孔时，通常会造成孔的挤压，会产生如图2所示中之前版本的情况，需要再次去优化。所以在2017版本中就添加了优化几何体图形的命令。
当在使用拉伸切除的时候选中正交切除后，即可选中优化集合图形进行正交切除优化，让钣金件中打孔更加准确。

b)创建三折弯边角释放槽

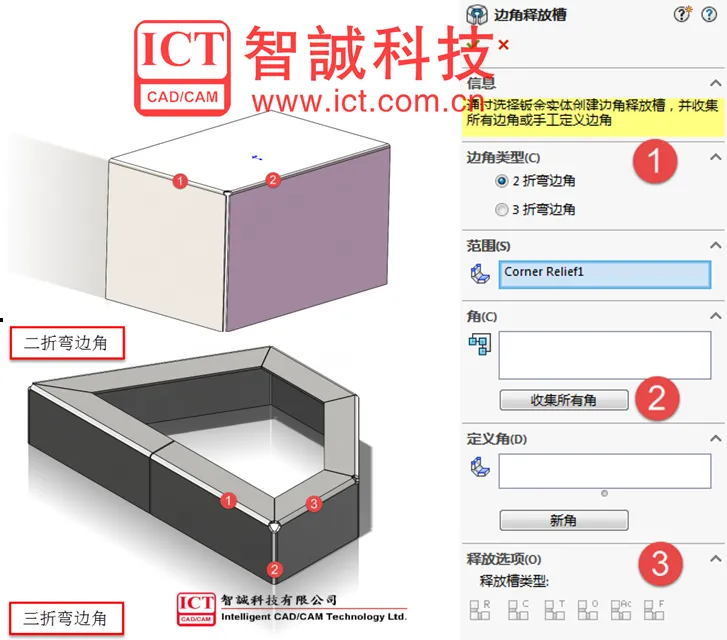

钣金设计完成后，需要根据生产实际在边角的位置生成一些边角释放槽，现在从2017版本开始，已经可以在三折弯的边角上创建释放槽，但是之前版本只能创建两个折弯的边角，如图3所示，2边角折弯和3边角折弯的区别。

图3 二折弯边角和三折弯边角                                                                 图4 边角释放槽

现在在2017版本中，可以在边角释放槽命令中选择边角类型（如图4示），之后可以使用收集所有角收集所有符合要求的边角添加边角释放槽。
