SOLIDWORKS 随形阵列变化

介绍SOLIDWORKS 随形阵列之前我们先了解一下什么是阵列：阵列是根据源特征进行一定条件的复制。阵列的方式有很多种，比如：

Ø  线性阵列：在一个方向或者两个方向上创建多个实例

Ø  其他类型的阵列

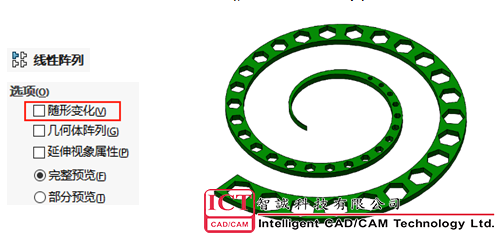

SOLIDWORKS功能很强大！每个命令下都有很多副选项，通常我们会忽略这些选项。今天我们来介绍一下【线性阵列】中的【随形变化】选项。

什么是随形变化：选择随形变化选项让阵列实例重复时改变其尺寸。简单来说随形变化可以是阵列的特征按照一定的规则进行变化。有点【几何体阵列】的味道。

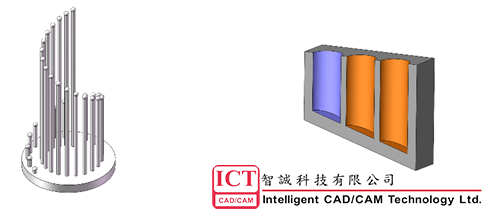

随形变化特点：区别于普通的阵列，随形阵列有两点不同

1、需要一个线性尺寸作为阵列的参考方向

2、需要提前定出特征随形变化时的“形”，也就是其变化的边界，并且定义特征草图与边界的几何关系。

下面我们通过两个实例，来看看随形阵列的运用：

实例一：

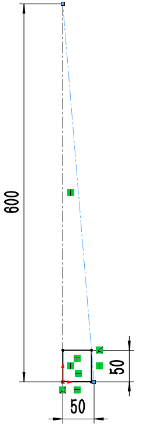

1. 绘制如图草图

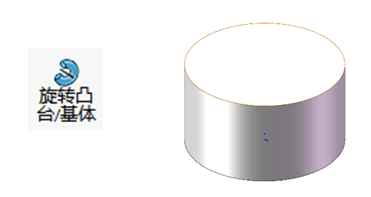

2. 旋转凸台

3. 【设计树】中右键【注解】，勾选【显示特征尺寸】

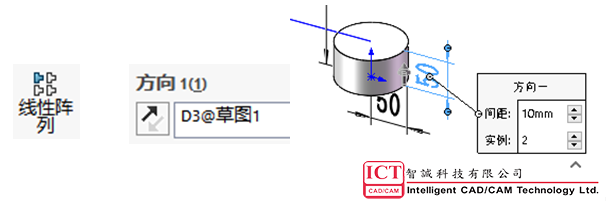

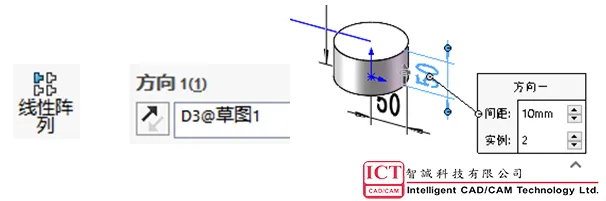

4. 【线性阵列】,方向选择 “尺寸50”

注意：如果你不选择尺寸线作为方向，【随形变化】的命令是出于灰色不可选择的状态。

5. 如图输入间距50mm与实例数10

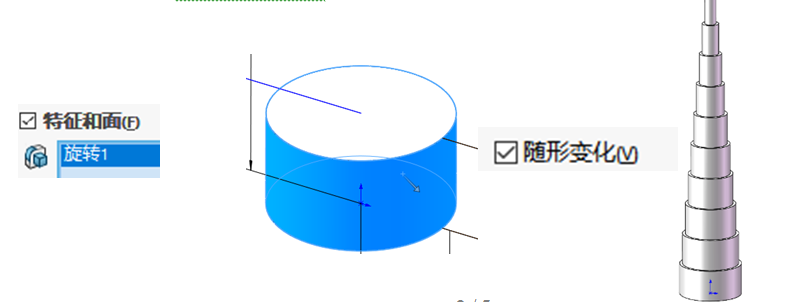

6. 特征选择【旋转特征】；勾选【随形变化】

实例二：通过实例一，我们知道只要符合两个要点【随形变化】并没有什么难得。下面我们来尝试其他实例。

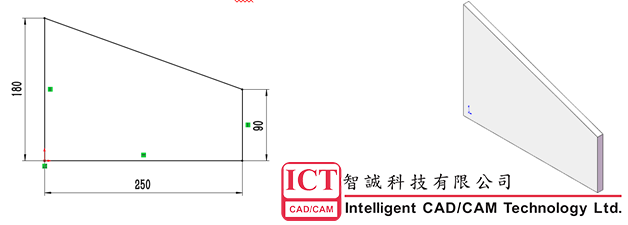

1.  绘制如图草图轮廓，并定义尺寸凸台拉伸随意距离

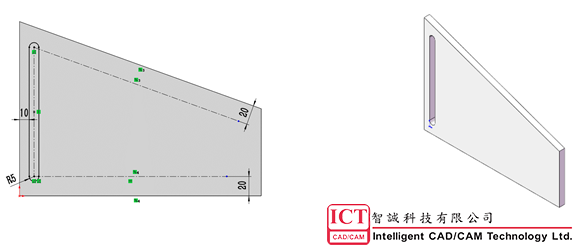

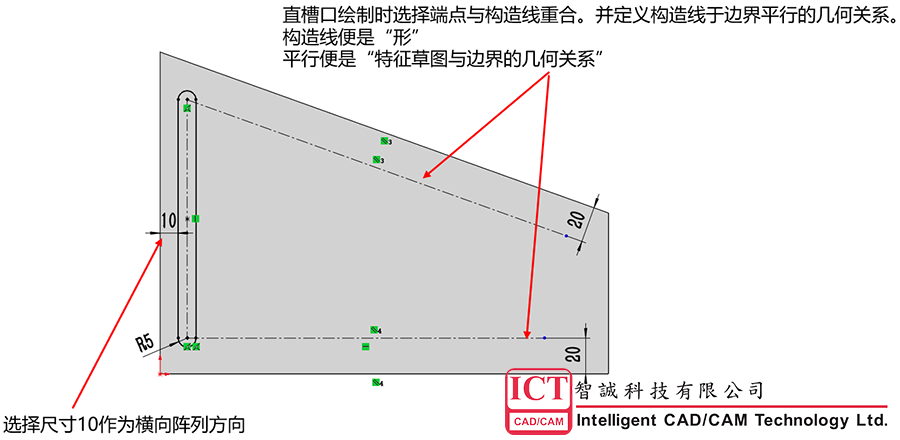

2.  上表面绘制如图【直槽口】与构造线。【拉伸切除】完全贯穿。两条构造线分别与两边平行。

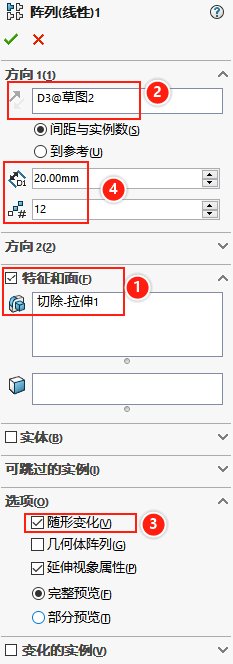

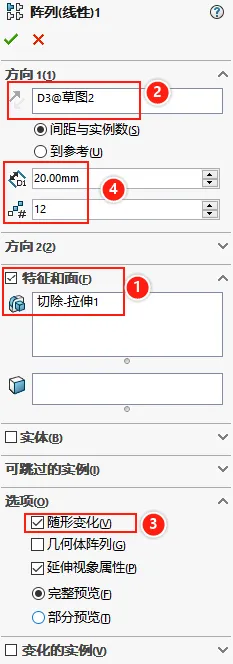

3.  选择需要阵列的特征。（拉伸切除）

4.  选择随形方向。（直槽口10mm尺寸）

当你先选择要阵列特征后，其特征的相关尺寸变化自动显示出来，无需手动显示）

5.  勾选【随形变化】

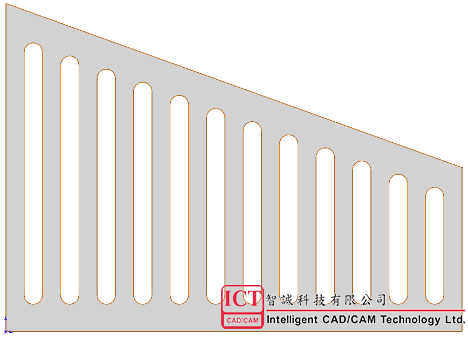

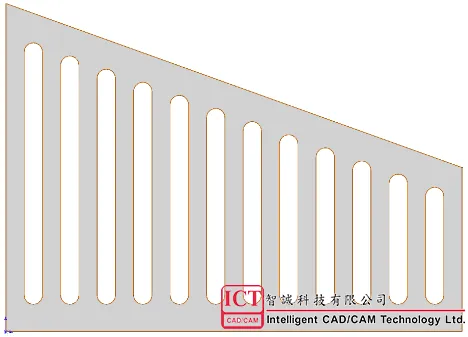

最后我们通过完整预览或已有的参数去输入间距与实例数

总结：通过以上的两个SOLIDWORKS 随形阵列实例我们可以了解随形阵列。当然随形阵列应用绝不仅限于此。各位赶快亲手尝试一下吧！发挥你们的想象！
