SOLIDWORKS拖链标准件的参数化应用

链条是一种金属的链环或环形物，多用作机械传动、牵引，在机械行业中应用广泛。那么，此类零件该如何绘制？SOLIDWORKS绘制完单个链节，随后一点一点的进行装配？链节少的时候当然可以这样做，但是一旦链接过多，这种方法的局限性就体现出来了，装配繁琐而困难。所以下面我来教大家另一种画法。

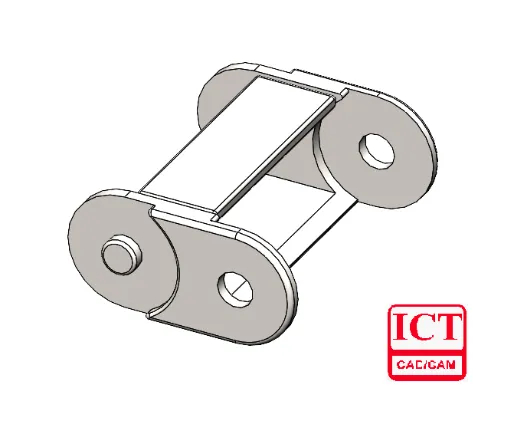

1. 首先还是需要绘制出一个单独的链节。

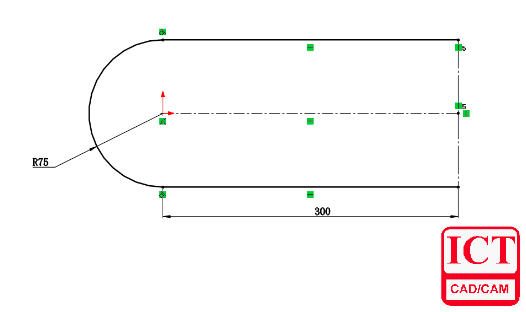

2.  新建SOLIDWORKS装配体，将链条的路径用草图绘制出来

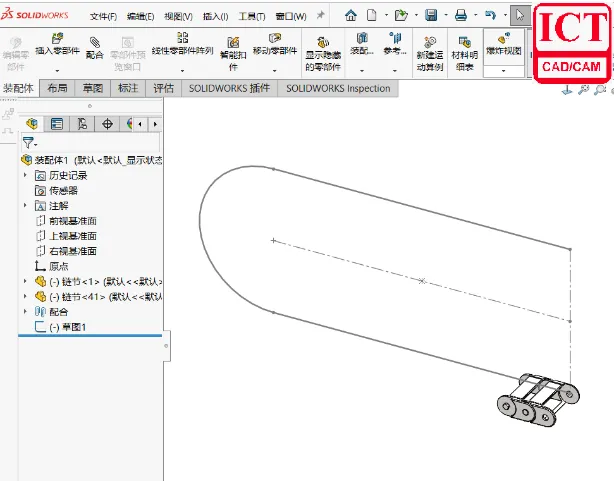

3.  将两个链节放入装配体中，并将固定的零件设置为“浮动”，与草图进行配合。

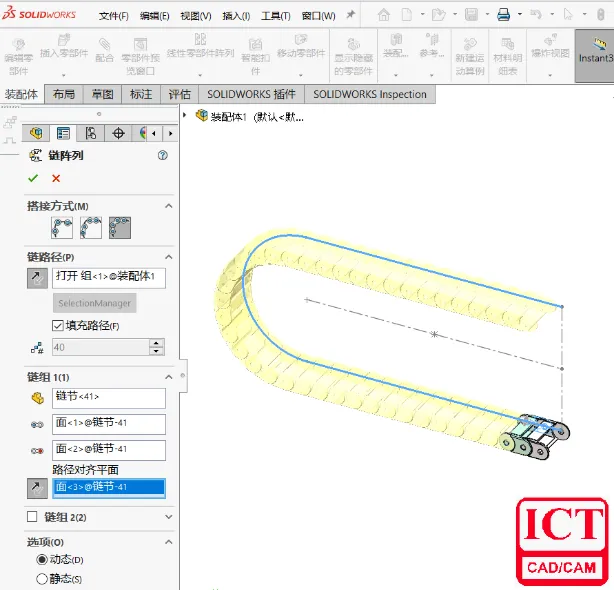

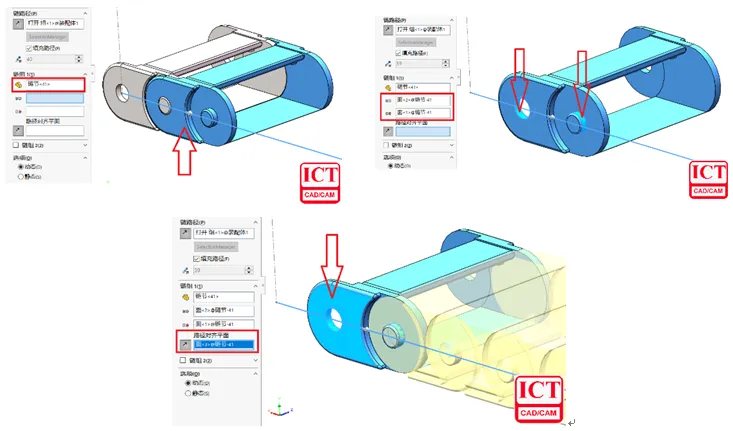

4. 使用“链阵列”，，选择第三种搭接方式，链路径选择草图，勾选填充路径（如果明确知道链节的数量，那就不勾选填充路径，直接在实例数中填写相应的数量）选择对应的链组（具体如图片所示），点击确定后即可完成阵列。

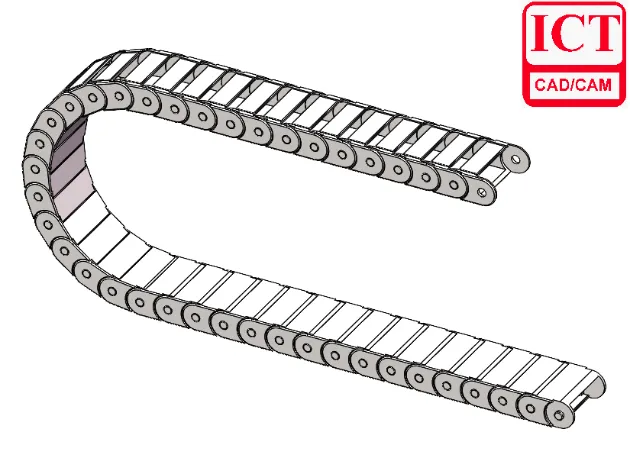

5.  最终得到我们需要的链条，如下图所示。有兴趣的小伙伴赶紧尝试尝试。
