SOLIDWORKS玩具熨衣板 建模动画教程

我过去曾作为玩具设计师设计过熨衣板，我必须测试的是玩具如何打开/关闭，以及孩子玩玩具的高度。有时，对于玩具买家甚至玩具工厂来说，我需要制作一个动画来说明玩具应该如何工作，这对他们有用，对我自己也很重要，以确保设计有效。下面全组装熨衣板的效果图还包括一些配件，您可以在此处下载Ironing-Board-Part-Files-1.zip教程组装的文件。

在本SOLIDWORKS教程中，我将带您完成所有零件的组装，我通过连接主要部件来简化用于组装的熨衣板部件，例如内腿由两条腿组成，用两根杆子固定在一起，我这样做是为了简化设计的组装， 但也出于运动研究目的，较少的配合零件可以加快计算速度。遵循我应用于零件的配合很重要，因为它们可能会影响零件的移动方式，腿在螺钉孔处与重合和同心配合配合在一起，同心配合保持解锁状态以自由转动，但是在添加自定义螺钉紧固件时，这些需要与旋转锁定同心配合。这再次简化了运动研究，因为螺钉零件在运动部件内完全定义，支腿可以在螺钉上移动，但螺钉不会转动。

该SOLIDWORKS模型需要的最重要的配合是路径配合，我绘制的路径是在熨衣板前平面的顶部部分内创建的。这是必要的，因为零件需要移动，如果将草图添加到装配体中，它将无法工作。我使用模拟组件来计算出运动部件所需的路径，然后将其添加到顶部，这确保了腿和顶部之间没有碰撞。在高级配合下，您可以找到路径配合，对于此配合类型，您需要一个元件顶点和路径草图。组件顶点被添加到内腿杆的中间，这是插入顶部熨衣板部分挂钩以改变高度的杆。这个顶点将遵循路径草图，为了选择路径，我使用了选择管理器并使用了“开环”，以便我选择整个路径草图。选择路径后，我为分析保留所有路径约束，然后应用配合。我添加的最终伴侣是将熨衣板放在地板上的切线伴侣，最终伴侣将腿放在路径的起始位置，这确保了我的分析从我的路径开始运行，以便熨衣板从我的分析开始就处于完全直立的位置。

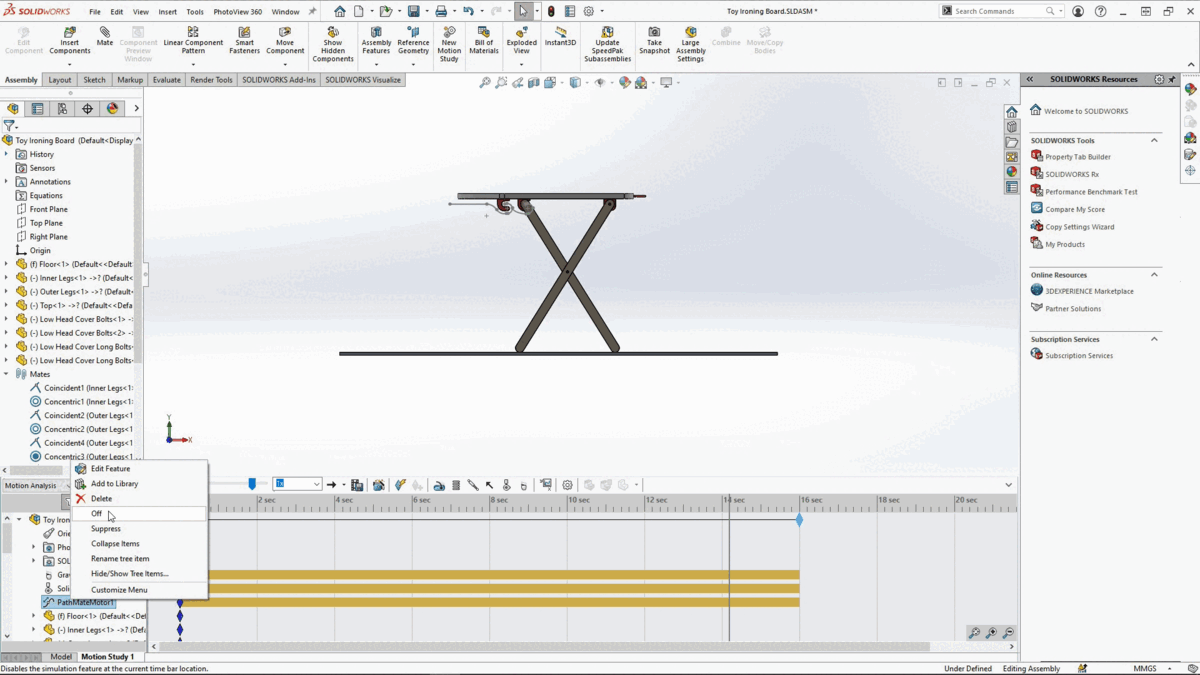

应用完所有配合后，我就可以开始运动研究了，对于这个装配体，我需要使用运动研究，也就是说，我可以在研究中添加重力和接触。用于将腿放置在路径配合起始位置的重合配合被抑制，以允许腿在添加路径电机后沿路径移动。我的分析总长度是 16 秒，我将路径配合电机设置为在 15 秒内行驶 420 毫米，420 毫米刚好低于路径草图的总长度，因此当它接近路径的终点时，我需要电机停止。为此，我将时间条拖动到 14.2 秒，右键单击路径电机并关闭路径电机。通过这样做，电机将在此时间点停止，重力将接管将熨衣板完全塌陷到地板上。如果电机一直开着，熨衣板会因动量而翻转。

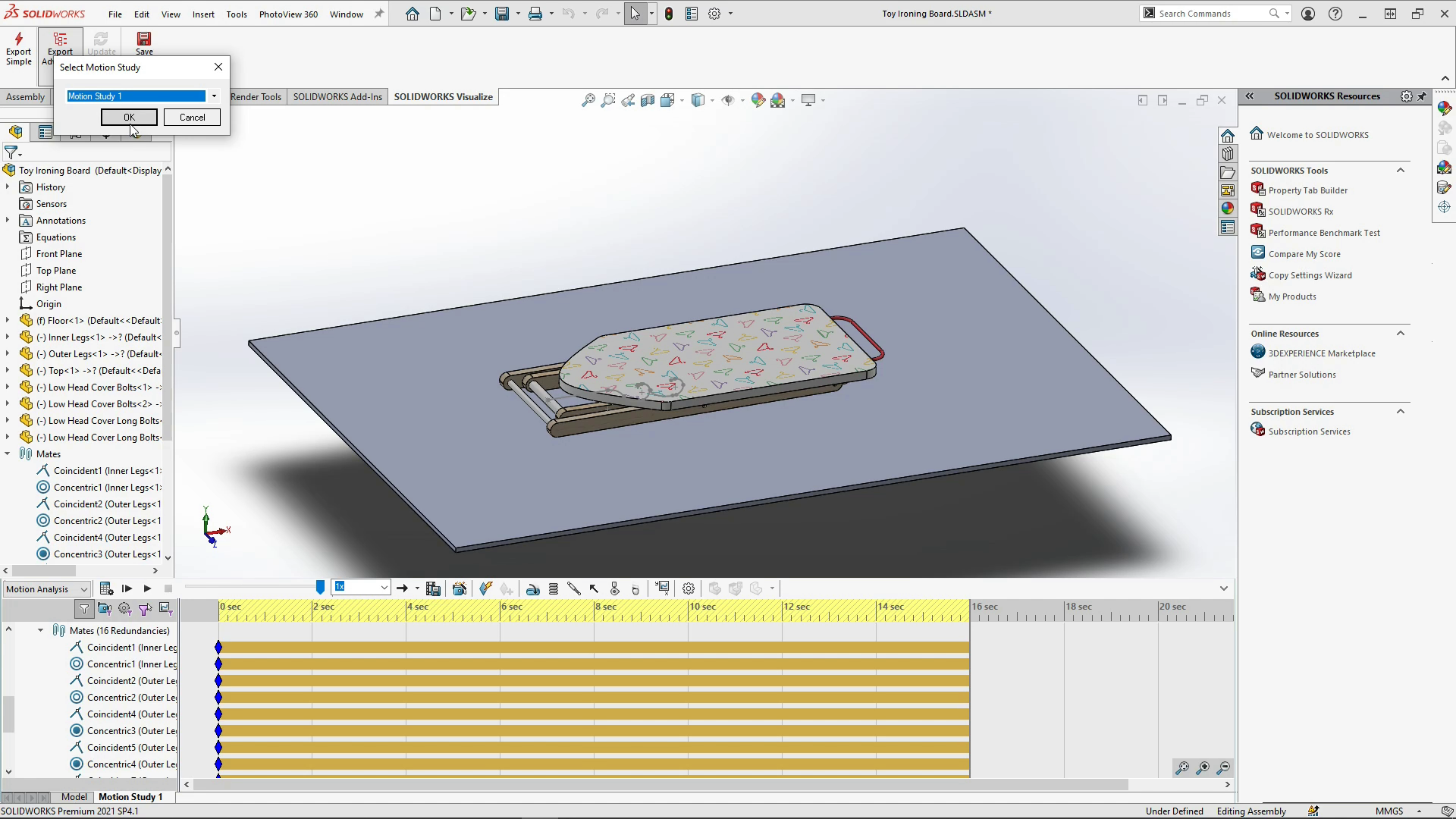

分析运行后，您可以回放它，如果当您尝试从不同方向查看模型视图时模型视图发生变化，您可以禁用视图键、右键单击方向和相机视图的回放。这样，您就可以在研究进行时自由查看模型。从这一点开始，我总是重新保存我的装配体，然后使用 SOLIDWORKS 可视化选项卡，我可以选择导出高级并选择我正在使用的运动研究名称，然后将运动分析动画数据导出到 SOLIDWORKS 可视化中以渲染动画，您可以在教程结束时看到结果。
