SOLIDWORKS棒球棍(僵尸蝙蝠 )建模教程

欢迎来到这个棒球棍（僵尸蝙蝠）的 SOLIDWORKS 建模教程，要开始这个装配，我首先创建一个用于旋转的棒球棒轮廓。对于这个零件的一个提示，我建议在旋转零件后添加任何圆角，这样可以更轻松地调整原始草图，而且也允许我添加不对称圆角。一旦蝙蝠建模完毕，我就为其添加了木质外观，首先是为了渲染零件，但这也使稍后在装配体中将电线零件与零件配合时更容易看到零件。

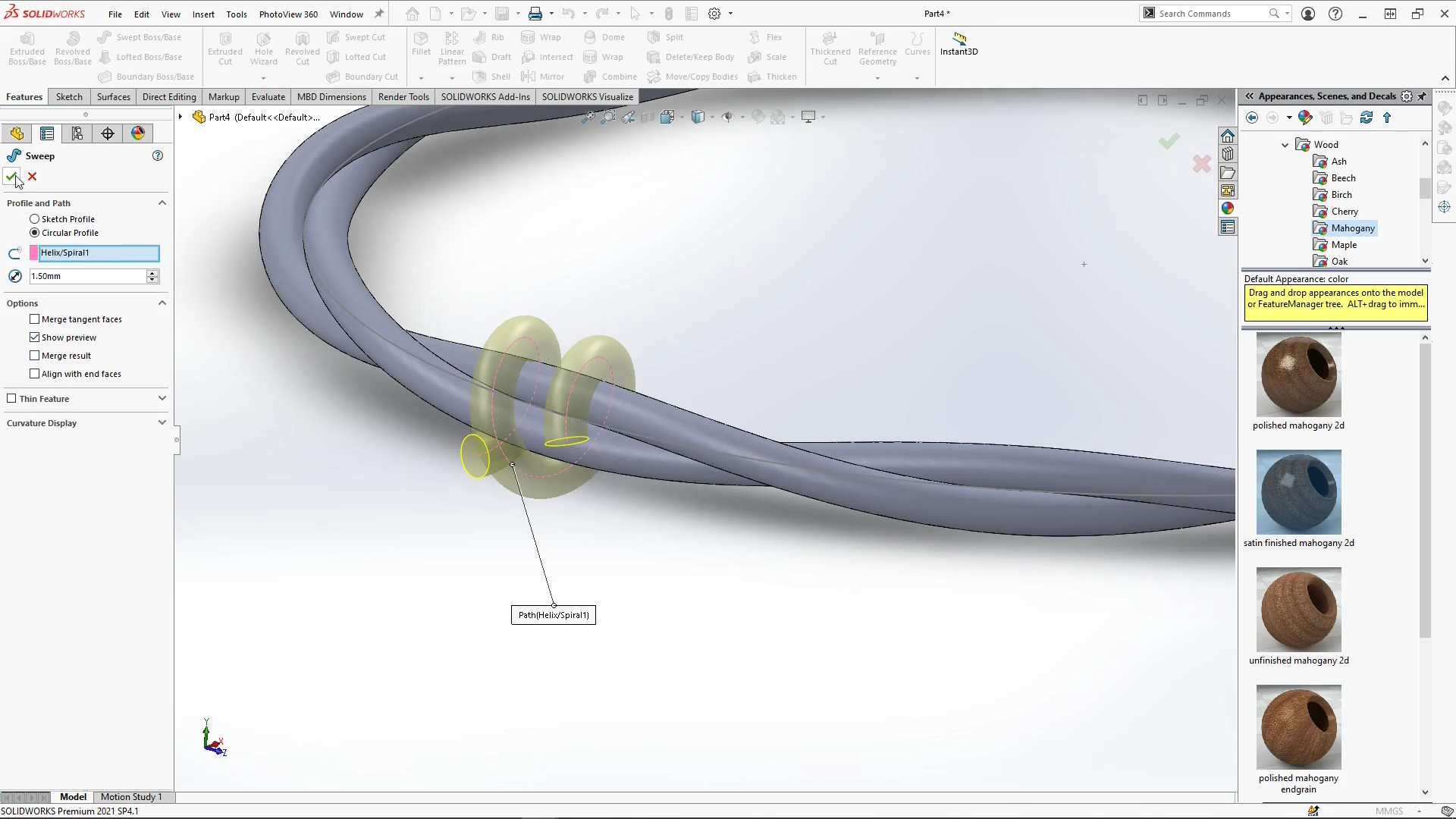

下一个要建模的部分是铁丝网环。主要部分是SOLIDWORKS使用扫描并沿路径扭曲轮廓进行建模的，铁丝网部分稍微复杂一些。对于这些，我使用螺旋线和圆形扫描来建模螺旋，没有锥度，它缠绕在线环上。扫描的末端需要延长，但在此之前我需要改变面的角度。

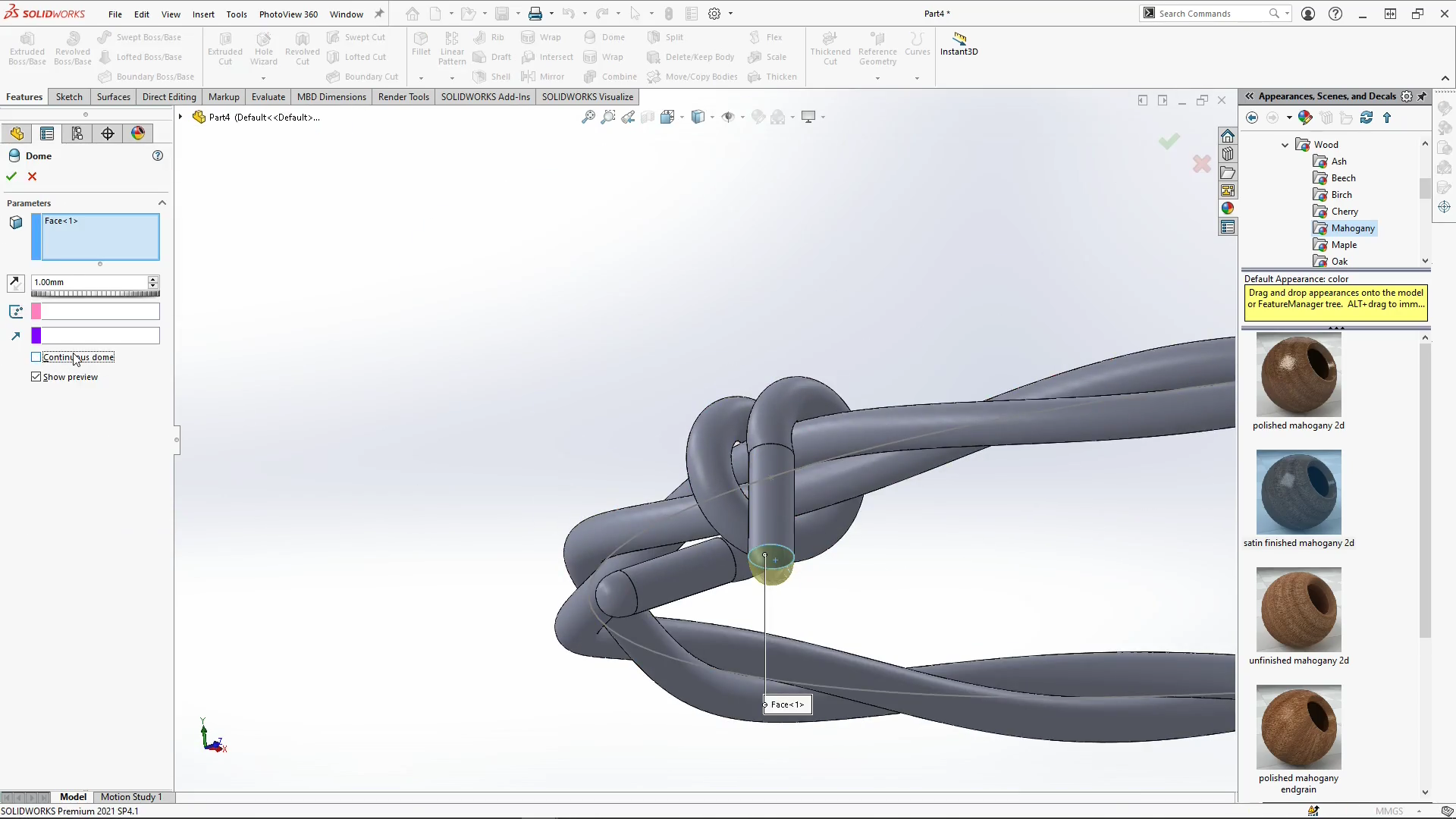

我使用直接编辑选项卡和移动面来执行此作，在选择旋转的情况下，我可以将面倾斜到所需的角度。将其应用于扫描的两端，然后通过拉伸拉伸面，并在每个面上应用圆顶以覆盖末端。如果您曾经使用过圆顶功能并发现圆顶形状是尖的，请尝试取消选中连续圆顶框。

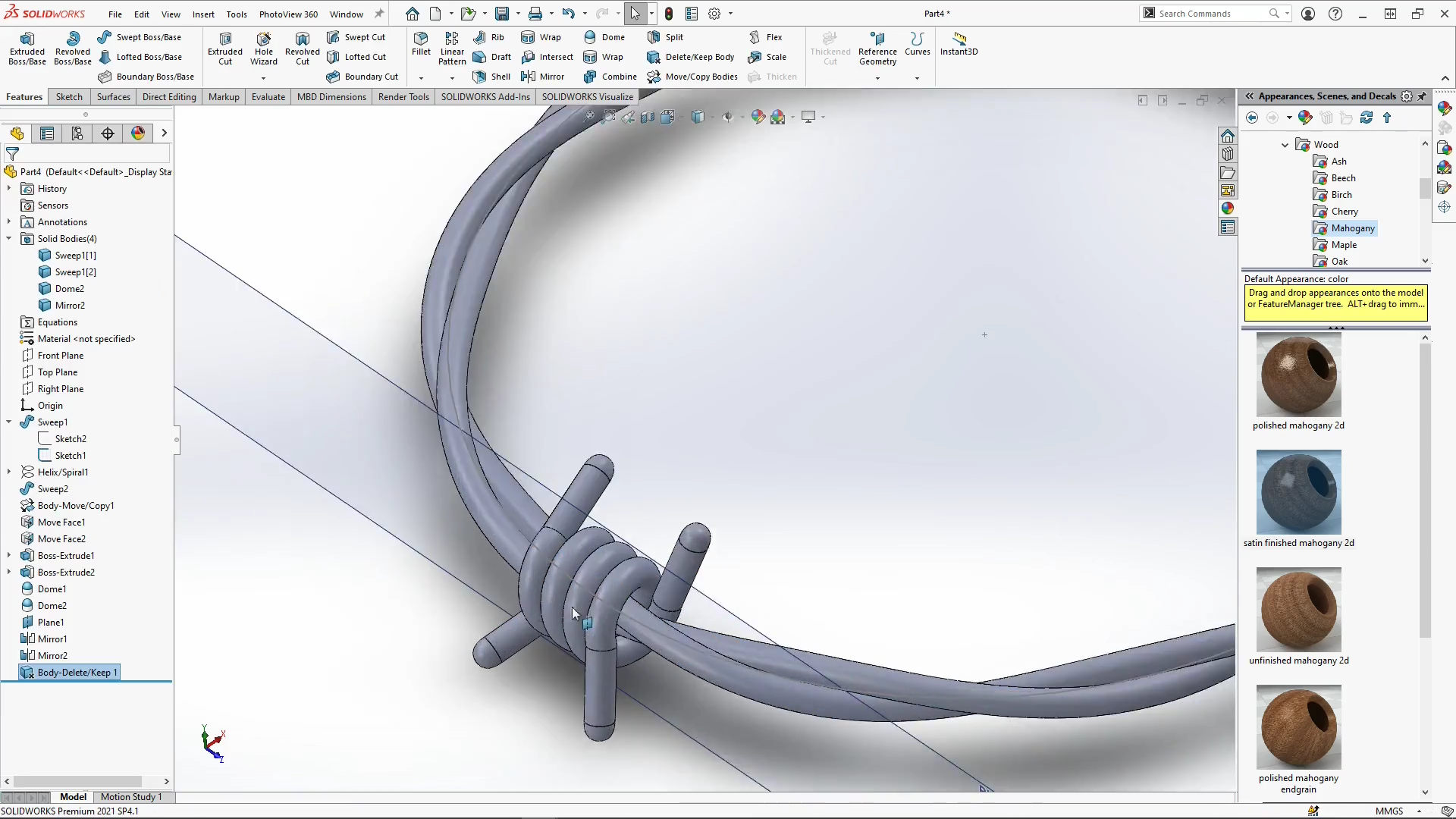

为了创造可识别的铁丝网外观，铁丝网需要看起来更盘绕，并且有更多的点脱落。为了实现这一点，我使用了两次SOLIDWORKS镜像功能，我将带刺铁丝网扫描沿新的右平面中心镜像到扫描轴，然后沿顶部平面镜像镜像体。从这里我可以删除第一个镜像部分，留下一根互锁线。然后，在保存零件并开始新装配之前，在线周围对主体进行圆形图案化，并添加拉丝金属外观。

对于装配体，蝙蝠部分是一个固定组件，然后沿着蝙蝠的顶端放置多个线零件。它们使用从电线中心到球棒中心线的重合配合配合到位。电线的间距与每根电线的中心点相距，这并不能完全定义电线，但它确实为您提供了将它们旋转到位的控制元素。对于SOLIDWORKS教程的这一部分，电线的位置不必完美，电线会嵌入自己或在现实生活中推动球棒，所以这只是一个尝试每根电线的位置的情况，直到交叉到彼此。我希望它看起来像是金属丝环相互连接，并且一直向下缠绕在球棒上。需要注意的一件事是，您应该尝试交替使用铁丝网尖刺，这样它们就不会靠得太近，否则看起来不自然。

我的最终建模蝙蝠是使用 SOLIDWORKS Visualize 渲染的，我在最终图像的零件上添加了一些血迹，一旦进入 Visualize，我就尝试了外观、纹理、相机焦点、照明和环境以获得下面的渲染。
