SOLIDWORKS创建仙人掌建模教程

我决定用SOLIDWORKS为仙人掌建模，因为它们一直让我着迷，而且它们是我唯一拥有或可以保持活力的植物！那么，我要展示什么？在本教程中，我将演示如何使用法线到轮廓约束的放样特征。我还将向您展示如何使用装配中的组件图案将尖刺组件添加到仙人掌上。您需要在此处Cactus-Part-Files-2.zip下载仙人掌盆和仙人掌尖刺部件

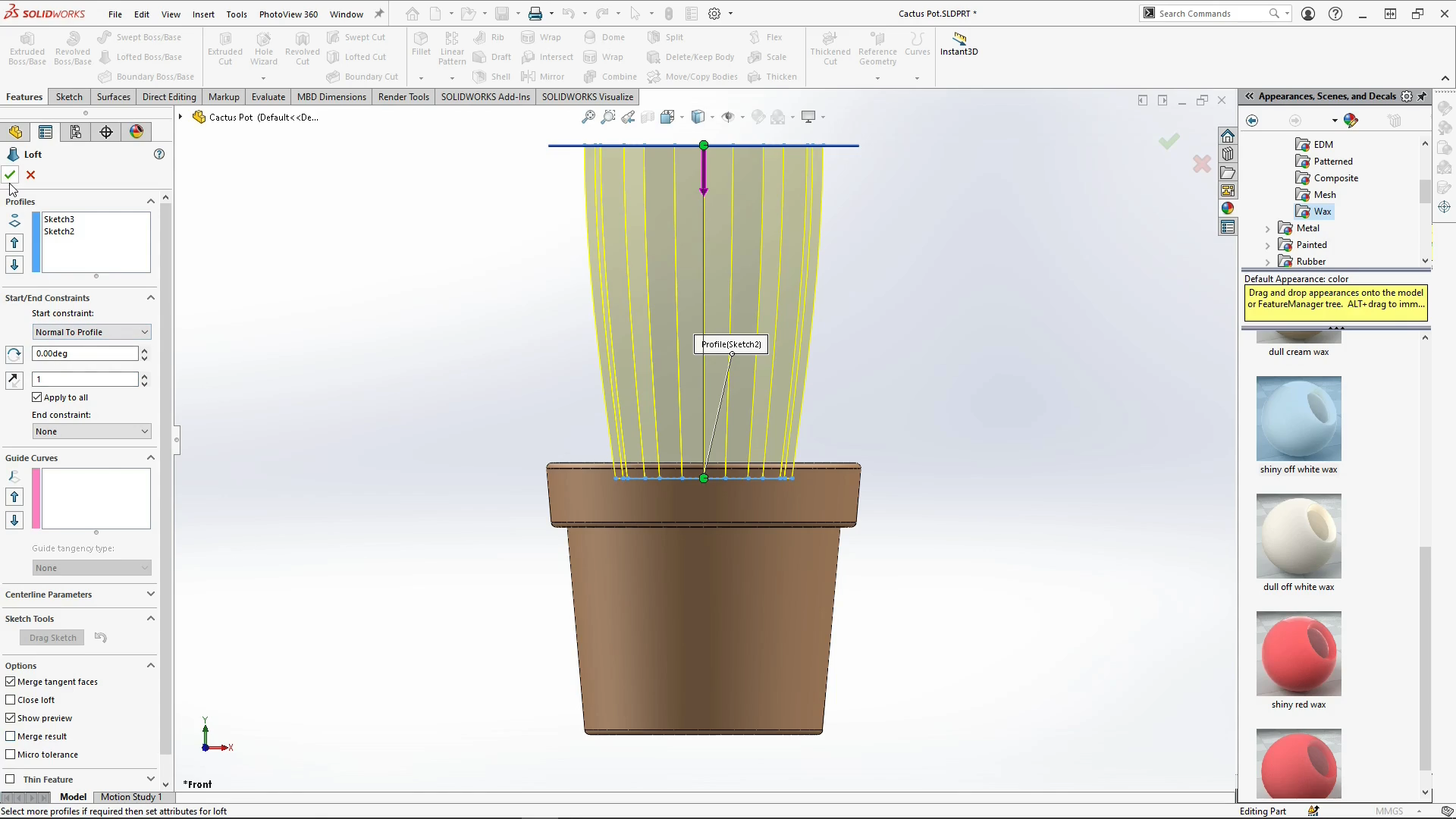

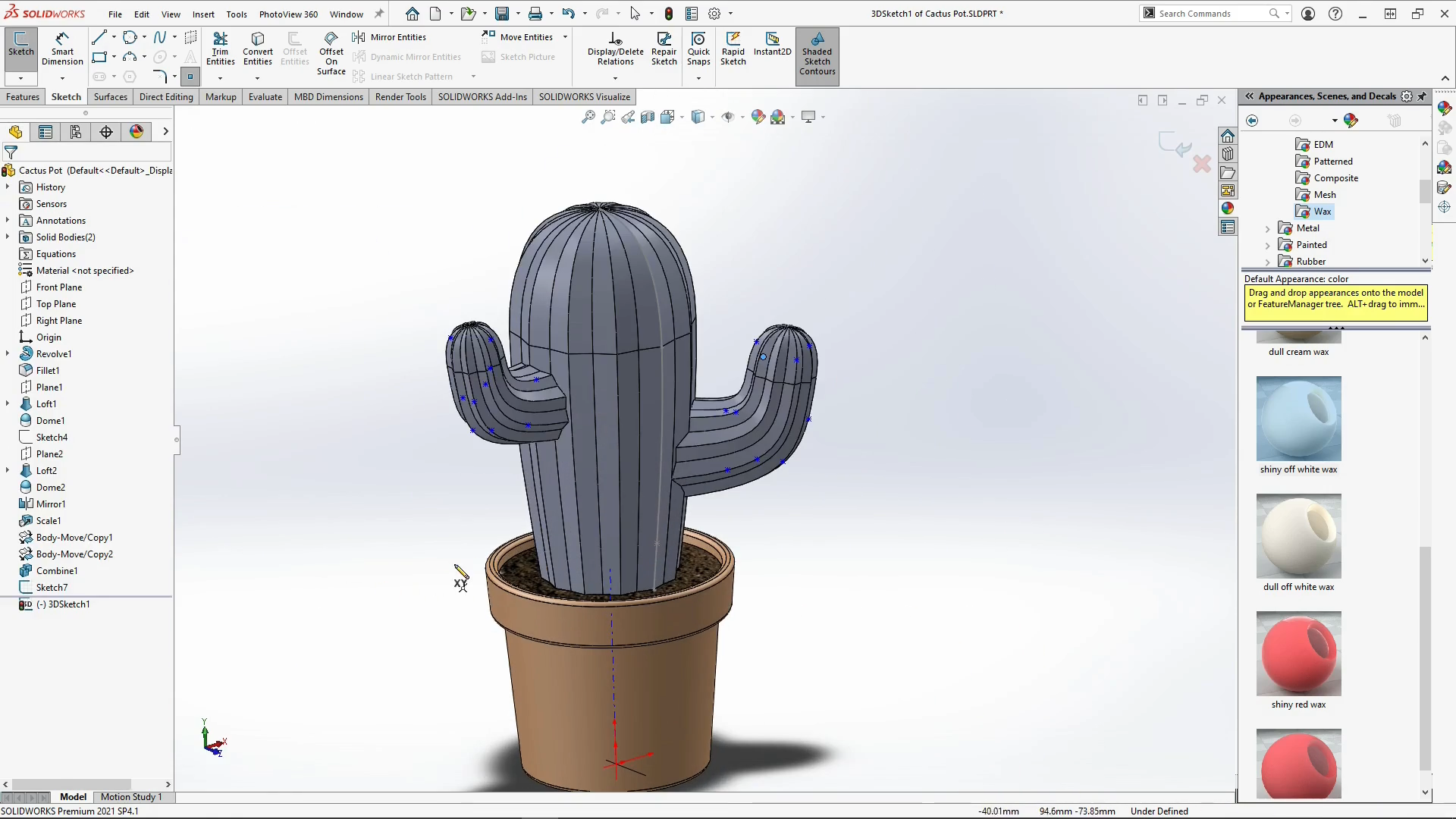

使用SOLIDWORKS多边形和圆形草图模式绘制出仙人掌放样特征的轮廓。我在第一个仙人掌轮廓上方创建了一个更大的仙人掌轮廓，然后采用阁楼功能，当我选择轮廓时，它们会直接相互倾角。要获得更圆润、更有机的仙人掌形状，您需要选择开始约束和结束约束，然后选择开始约束下拉列表，对于此选项，我选择了垂直轮廓。这会在杆面倾角上创建曲线。如果我愿意，我可以增加方向编号以增加到下一个轮廓的曲线，但在这种情况下，我将方向编号保持在 1。

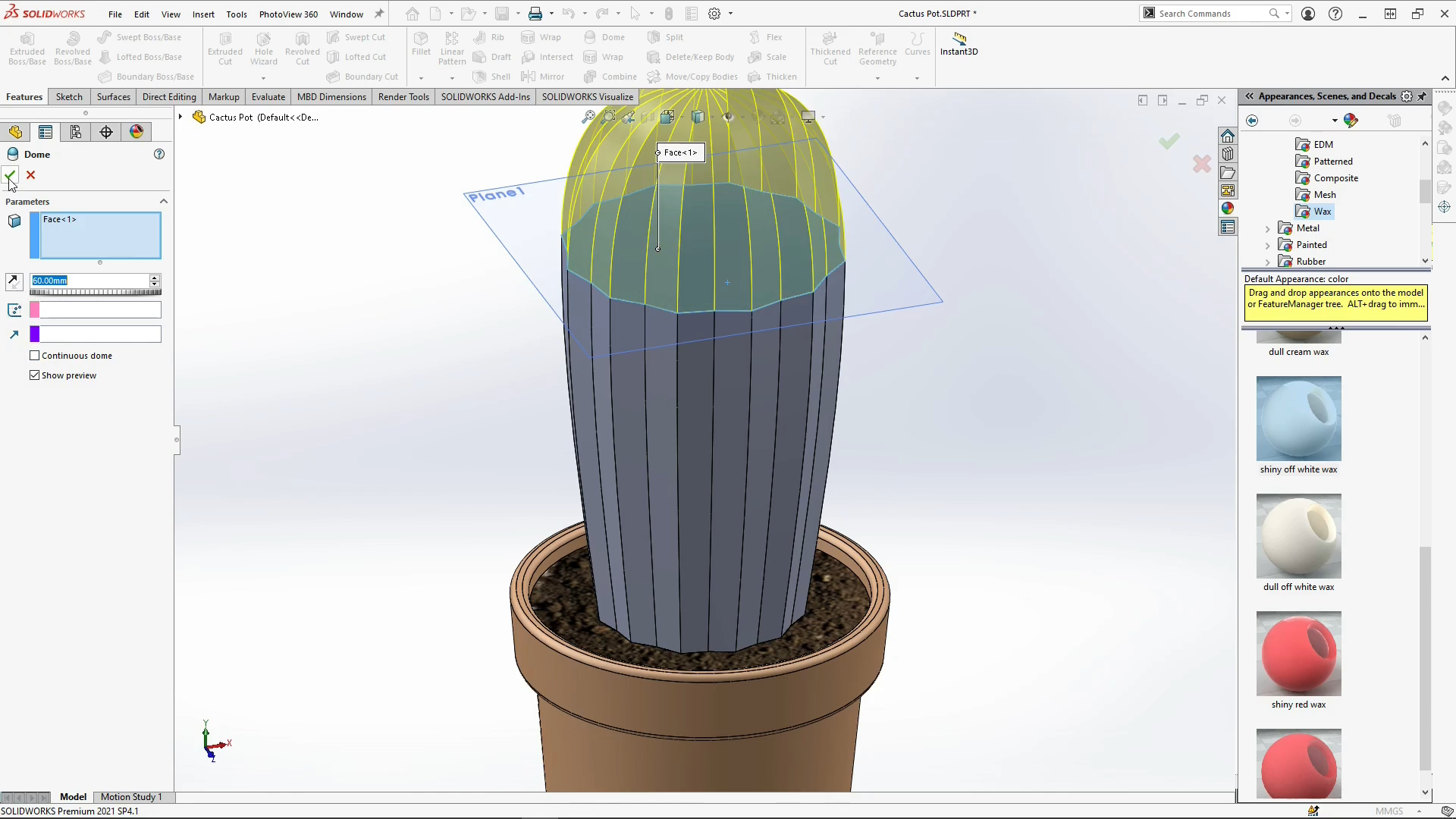

为了创建仙人掌的顶部，我使用了一个非常简单的技巧，圆顶功能！选择阁楼主体的顶面和圆顶特征，由于阁楼面的形状，我不得不取消勾选连续圆顶，我增加了圆顶的高度，直到它形成一个可识别的仙人掌头。SOLIDWORKS圆顶功能可以是一个非常强大的工具，可以在像这样的复杂轮廓上创建更多的身体。

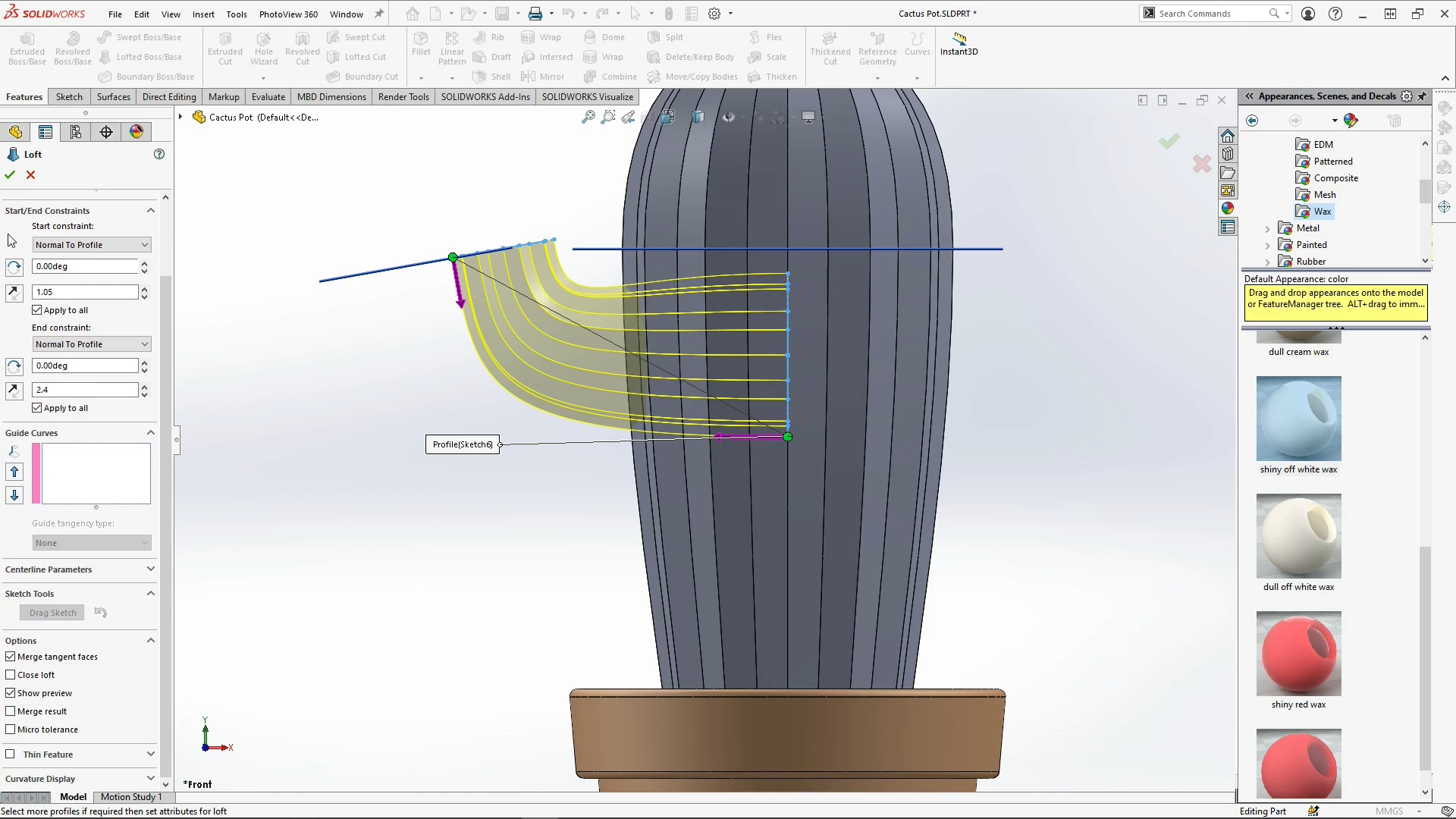

继续这种创建仙人掌形状的方式，我使用类似的过程来创建仙人掌手臂。对于臂，当放样草图轮廓时，我再次使用起点和终点约束，为起始约束和终点约束选择垂直于轮廓，以在臂上创建折弯。可以使用方向编号再次纵手臂的弯曲。第二个臂是使用移动/复制主体创建的，并放大到 1：2 的比例，然后也围绕花盆的临时轴旋转。

下一步是创建一些引导草图，准备在装配中放置仙人掌穗。我沿着仙人掌边缘之一添加了一个转换后的边缘草图，并添加了一个点，以准备添加仙人掌穗以进行图案化。我还使用 3D 草图在仙人掌的臂上添加点，将它们的间距与我想要添加尖刺的位置成比例。一旦我对所有导向的放置感到满意，我就保存了零件并将其插入到装配体中。

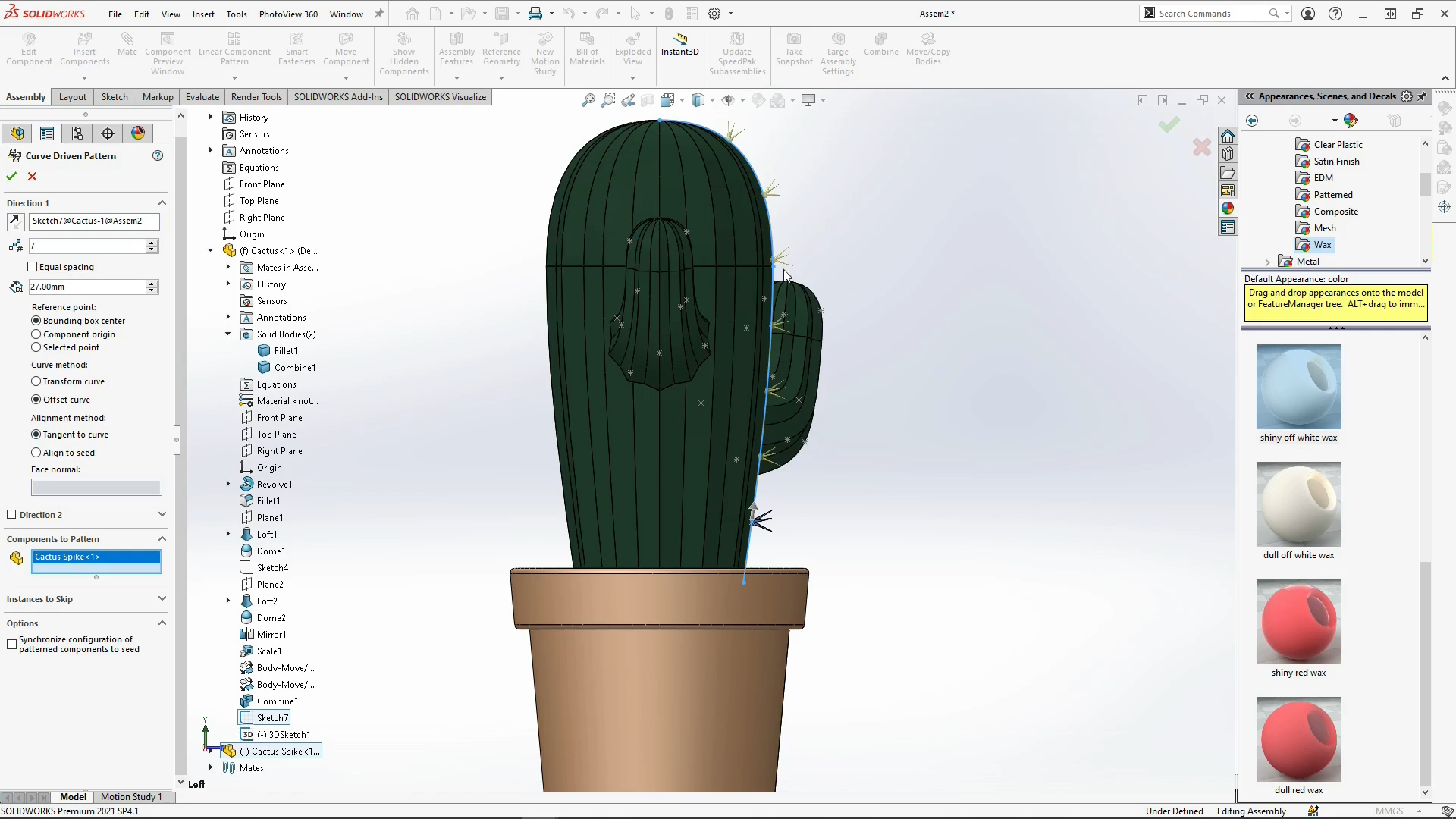

进入装配体后，我可以将尖刺零件插入装配体，并与添加到曲线上的第一个引导点重合。尖刺零件在零件的旋转内有一个点草图，以协助装配内的配合过程。然后可以使用线性组件图案下拉列表对尖峰进行图案化，我选择了曲线驱动的组件图案。对于图案方向，我使用了仙人掌部分的引导草图，并沿着曲线添加了 7 个实例，相距 27 毫米。为了使尖峰沿曲线相切运行，使其看起来像仙人掌，我确保在参考点上进行了设置，选择了边界框中心，选择了曲线方法偏移曲线，并且选择了路线与曲线相切。这使我能够将所有尖峰几乎垂直于曲线放置。

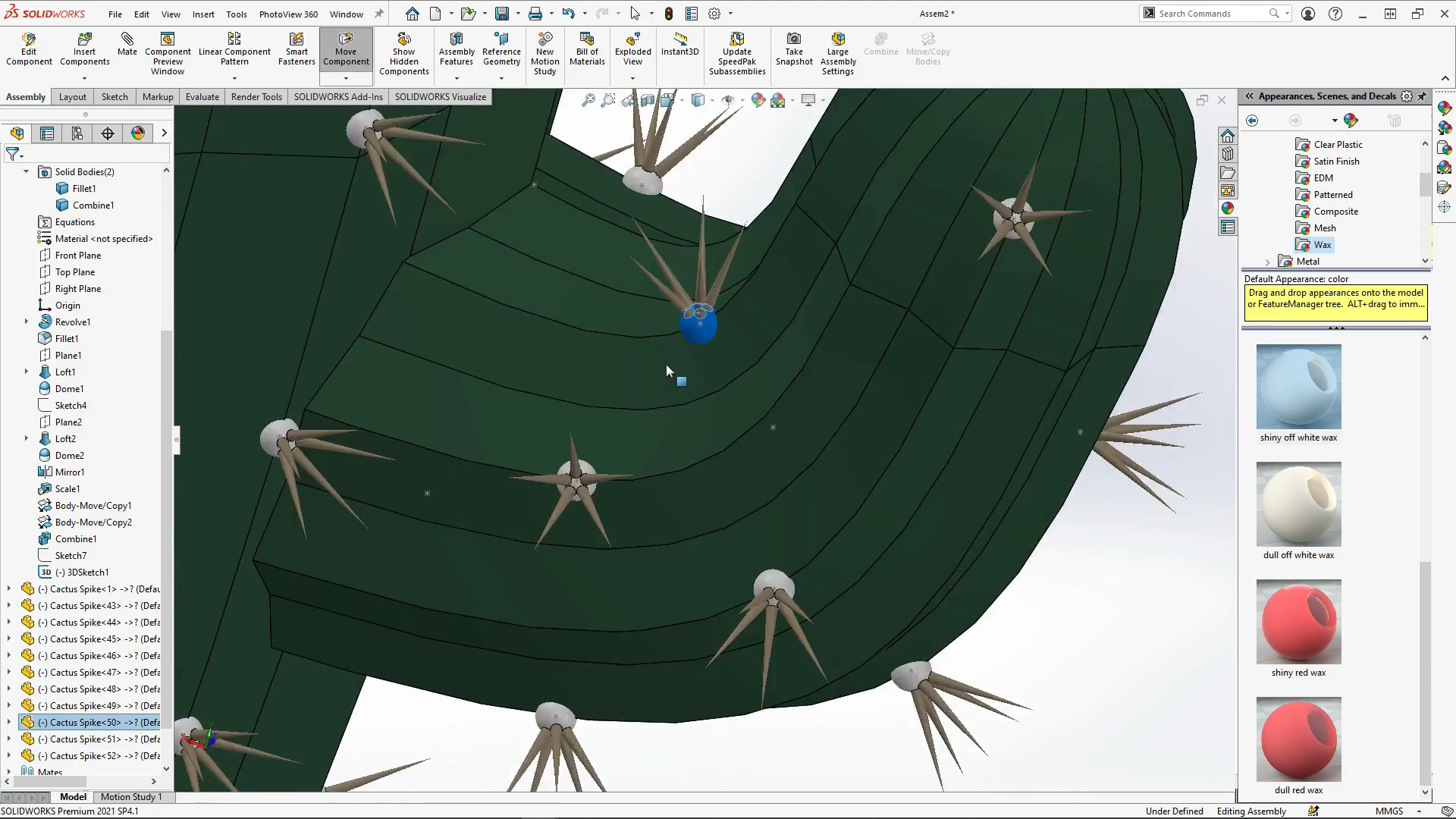

我使用的下一个图案功能是圆形组件图案功能，为此，我使用花盆临时轴并选择所有 7 个图案尖峰进行图案化，在SOLIDWORKS教程中我通过 6 个实例进行了图案化，但对于我的渲染，我创建了 12 个，以便尖峰将位于所有 12 个外边缘。最后一步是放入钉子部分的副本，以连接到 3D 草图中的每个单独点上。从这里我可以将尖峰与重合的伙伴配合到每个点上，这个配合并没有完全定义尖峰，它只是通过一个锚点固定它，这样我就可以手动将尖峰拖到看起来合适的位置。一旦对尖刺的位置感到满意，我就可以根据需要将所有部件固定到位。

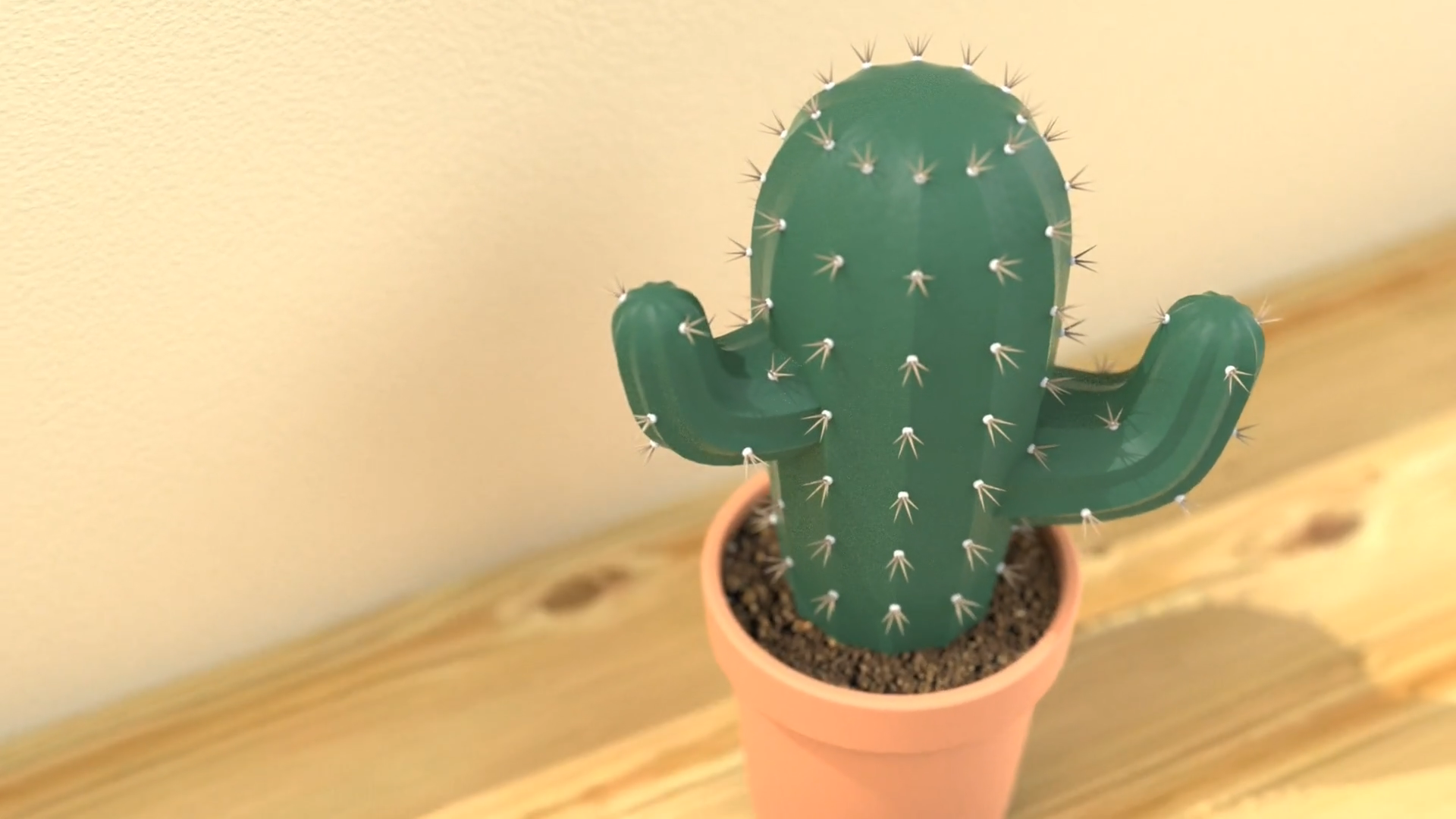

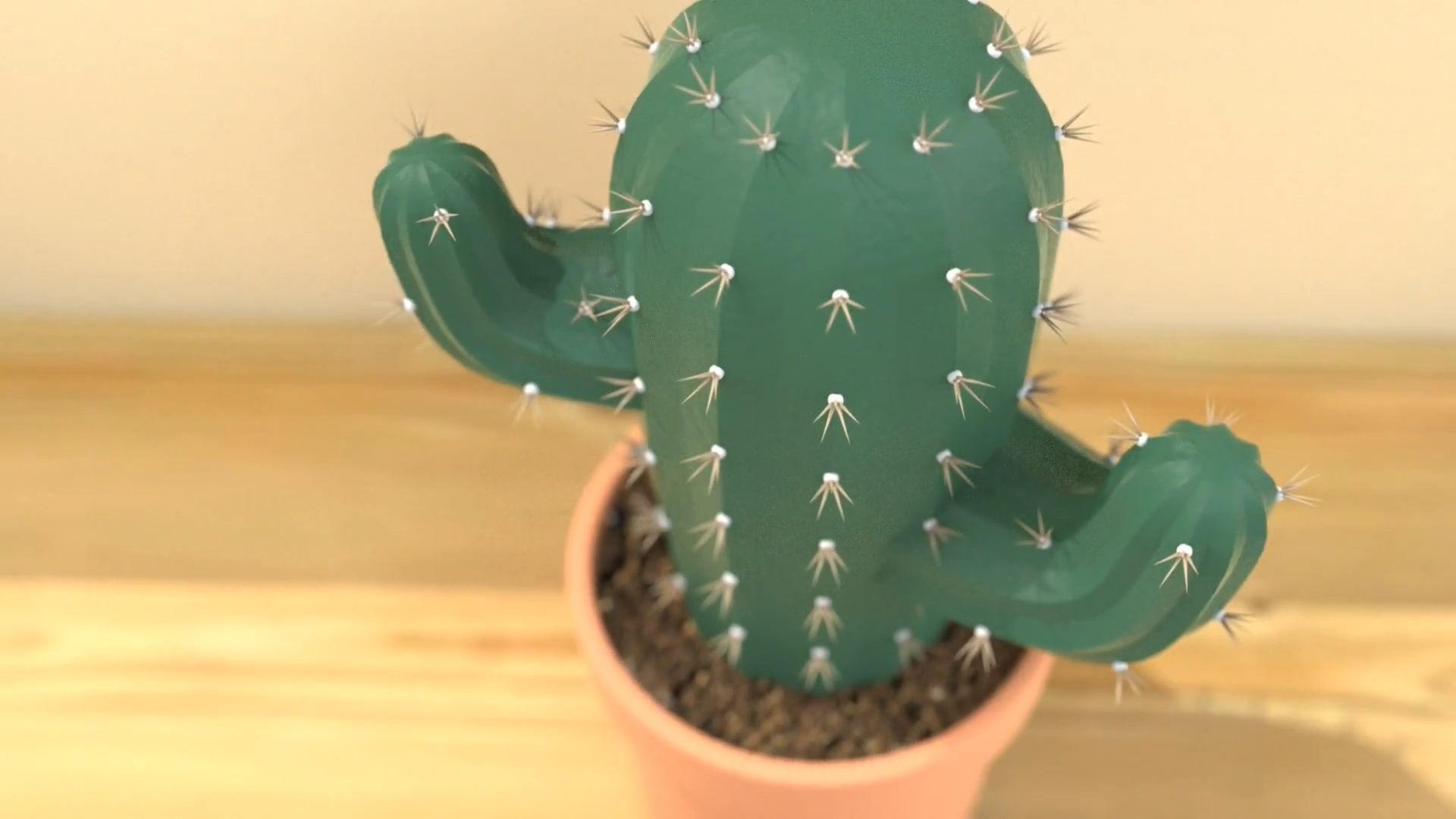

我最终建模的仙人掌是使用 SOLIDWORKS Visualize 渲染的。我在此渲染的相机设置中启用了景深，以聚焦于仙人掌的某些部分并模糊背景。我还在仙人掌外观中添加了橙皮凸起纹理以模仿仙人掌的皮肤，并添加了一个盒子和复杂的墙壁模型来添加架子和墙壁背景，这样我就可以将花盆放在架子上，靠在墙壁背景上。
