3D Mechatronics Creator R2025x FD02 和 FD03 的新功能

今年早些时候，我们推出了 3D Mechatronics Creator，这是一种完全基于浏览器的机电一体化设计解决方案，可在 Lighthouse 计划中提供，使客户能够抢先了解、试驾并提供有关软件的反馈。

3D Mechatronics Creator 通过提供多学科设计、仿真和验证环境，自动创建机电一体化组件。它将机械、电气和软件设计集成在一个统一的环境中。

3D Mechatronics Creator 包括 2D 和 3D 电路设计功能、访问具有嵌入式编程系统的组件等。其他主要功能包括：

自动接线完成 （2D）：只需单击一下，即可在 2D 电路视图中自动接线组件，消除手动接线，减少错误并加快设计过程。

自动布线 （3D）：考虑间隙等空间限制，在 3D 中放置的组件之间自动生成最佳导线路径。它简化了布线，减少了错误，并确保 3D 设计中高效、可制造的路径。

人工智能驱动的动态组件建议：人工智能功能检测缺失的组件，并在导出库部件以创建设计时自动建议或调整所需或替代组件，确保设计无错误。

布线优化：通过弯曲半径控制和实时验证来引导导线路径创建，以防止导线损坏和错误。

广泛的库集成：访问包含完全定义的智能标准零件的庞大库，促进项目和团队之间的无缝集成，增强协作并减少设计冲突。

除了上述功能和优势之外，另一个优点是全年都可以通过功能交付 （FD） 提供增强功能。以下是一些最新更新 FD02 和 FD03。

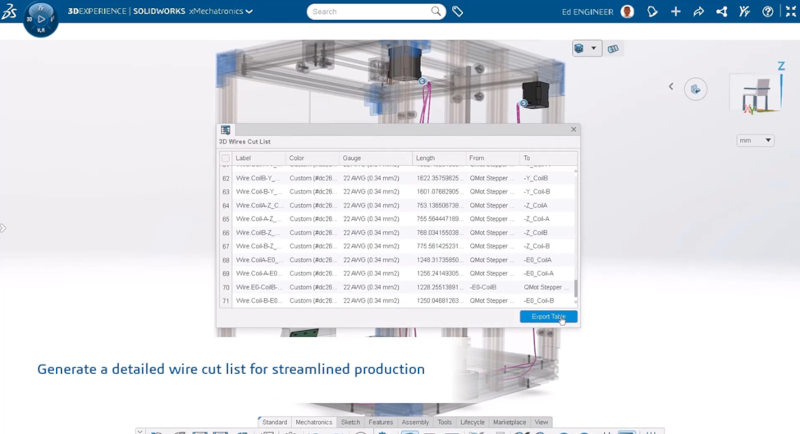

线切割列表

在 FD02 中，我们添加了创建线切割清单的功能，该列表为制造提供了必要的文档，确保在装配过程中使用正确的线长度和组件。

使用 3D Mechatronics Creator，您现在可以生成导线切割列表，其中包括机电一体化设计的所有导线的详细列表，包括它们的长度、连接器和其他属性。编辑导线及其属性的功能简化了设计迭代，根据在 2D 或 3D 环境中所做的任何更改自动更新导线切割列表。

自动生成线切割清单可以最大限度地减少人为错误并确保制造过程的一致性。此外，3D Mechatronics Creator 允许机械、电气和软件工程师在同一设计上协同工作，从而促进协作，确保线切割清单反映所有学科的需求。

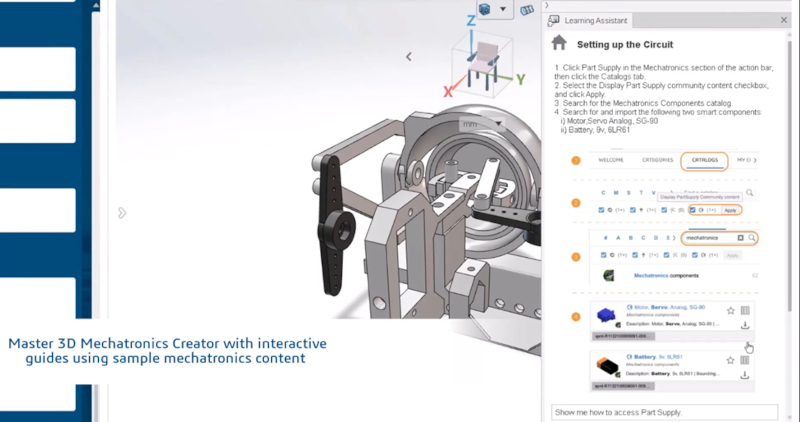

使用示例内容的快速浏览

直接从学习助手访问示例内容，该演示显示交互式演示，引导您完成工作流程，提供清晰的上下文指导。

例如，您可以学习如何设置电路、如何切换到电路视图以及如何求解物理产品。

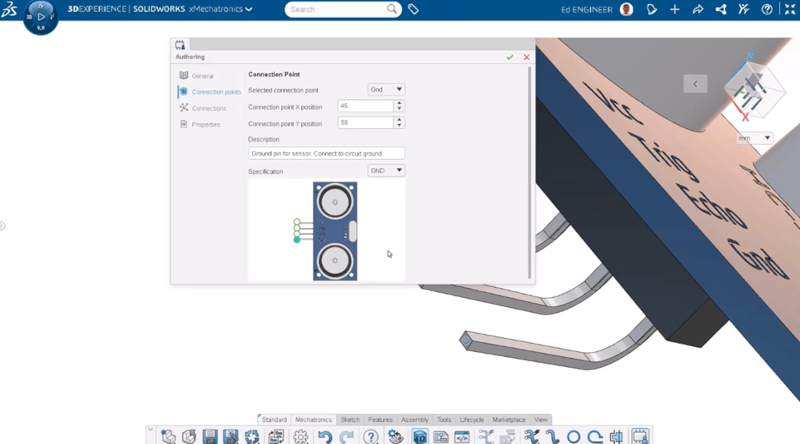

智能组件创作增强

3D Mechatronics Creator 允许您创建和集成自己的智能组件，其中包括可在设计中重复使用的相关功能和组件。当插入装配体时，智能元件会自动添加关联元素，从而实现工作流程自动化。您还可以编辑智能元件之间的导线。

此外，您还可以访问广泛的智能元器件库，并从 PartSupply 等库导入智能智能元器件，并获得有关兼容性和所需数量的指导。

3D Mechatronics Creator 还具有智能组件创作功能，使您能够创建和引入自己的定制电子组件，并定义连接点、生成 2D 接线图、对组件进行分类并添加特定参数。在 FD03 中，智能组件创作得到了增强，能够根据用户特定要求创建和定义智能组件，以满足您独特的项目或制造需求。
