3D Motion Creator R2025x FD02 和 FD03 的新增功能

刚从佛罗里达州立大学毕业的我很高兴地宣布，在达索系统进行了多次实习后，我于 2025 年 4 月正式加入达索系统。我是 3D Motion Creator 的新产品经理，这是一个完全基于浏览器的运动研究解决方案，我将与研发团队和客户合作，进一步增强该软件。

在本博客中，我将分享 FD02 和 FD03 的最新功能交付 （FD） 更新。增强功能包括新的 3D 机器人纵器，以便您可以交互式移动物体，能够以 3D 方式可视化质量属性，并在动画期间监控质心及其几何轨迹。

在 FD01 中，我们引入了质心命令，使您能够创建探测，以可视化一组元件仿真期间一个元件的质心位置或其相对运动。还可以在模拟期间使用 2D 图监控质心，以了解物体在运动时的行为。这有助于确定运动模拟中涉及的组件是否稳定，或者您的机构是否需要修改。在FD02中，我们扩展了质心功能，并进行了以下增强：

在 3D 中控制体重属性 – 更好地了解体重。

现在，您可以在创作过程中在 3D 视图中显示体量属性。转到作栏上的视图选项卡，单击视图过滤器，然后打开身体质量属性。

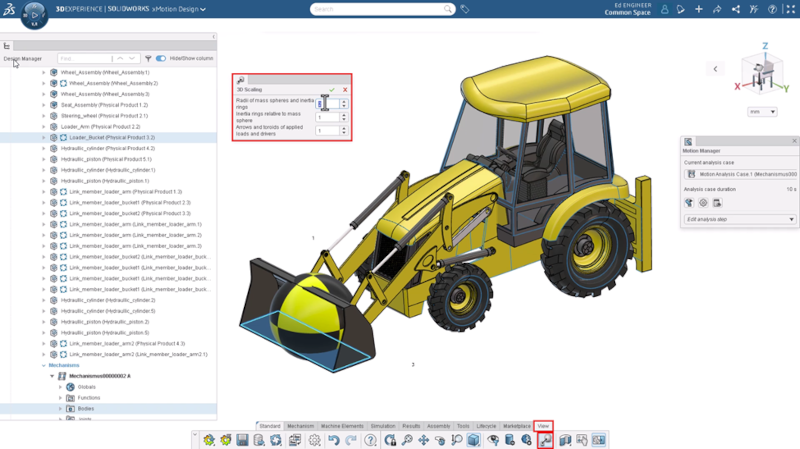

然后，当您转到特征树或直接在图形区域中单击主体时，您将看到一个代表质心的黄色和黑色球体，因此您可以通过查看每个球体的相对尺寸来了解特定主体的重量。您还可以使用作栏的“视图”选项卡下的“3D 缩放”选项来缩放球体质心。

此外，还可以显示组合质量属性。例如，如果在特征树或图形区域中选择多个主体（按住 Ctrl 键），则可以通过单击视图过滤器下的组合体质量属性选项来查看它们的组合质量属性。

这些增强功能将提高您对运动模型的理解，并帮助您避免建模错误，并能够以 3D 方式查看和控制每个身体或身体组合的身体质量属性。

动画期间监控质心 – 可视化定性成分质量属性。

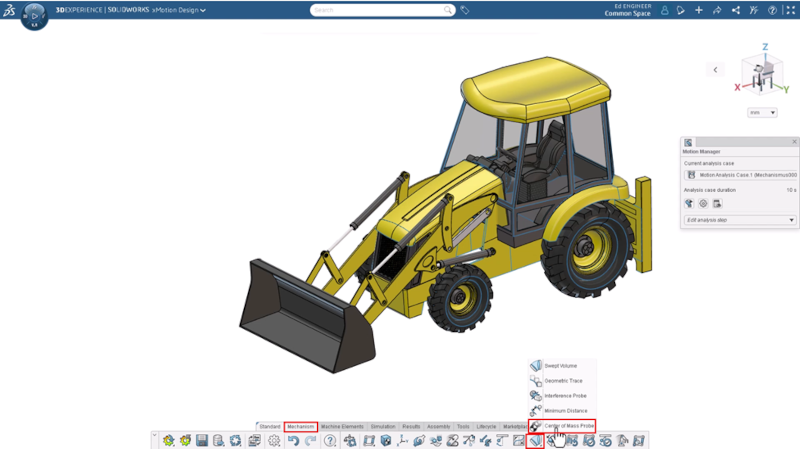

现在，您可以在动画期间监视质心并创建几何追踪。您要做的第一件事是创建一个质心探头，然后，您可以创建几何迹线。要创建质心探头，请转到作栏的机构选项卡，单击质心探头，然后选择您的实体。这将在特征树的 Mechanisms 部分下创建一个探针容器，并在其下创建一个质心探针。

创建探头后，您可以可视化所选组件的组合质心的几何迹线。通过单击作栏的“机制”选项卡中“扫描体积”选项下的下拉菜单，转到“几何追踪”选项。

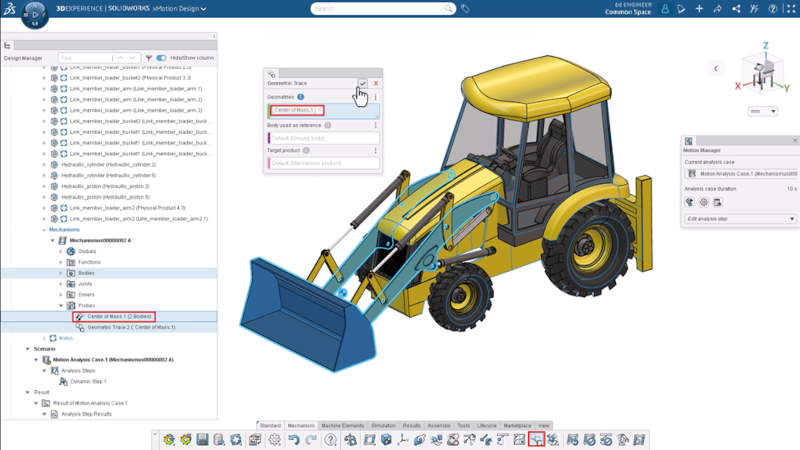

然后在特征树的“机构”部分的“测头”容器下选择在上一步中创建的质心探头，然后单击“确定”。

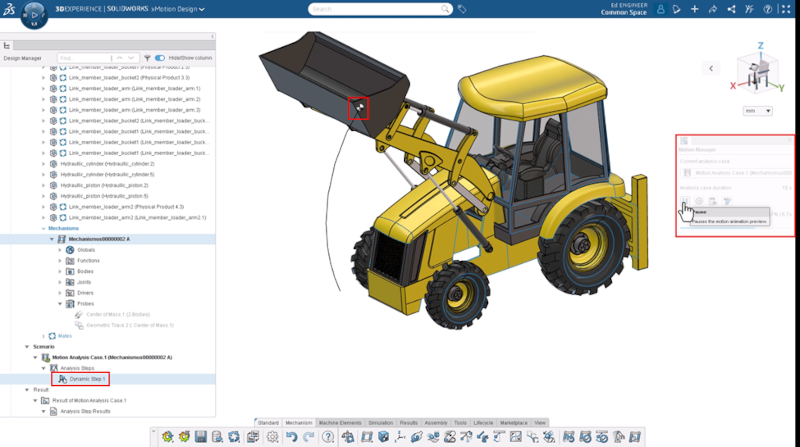

接下来，重新运行仿真以可视化质心的几何迹线。

要了解有关 FD02 更新的更多信息，请访问此处的新增功能页面。

使用 3D 机器人机械手交互式移动主体 – 轻松将主体移动到图形区域中的所需位置，或可视化组件之间的相对运动，同时遵守机构约束。

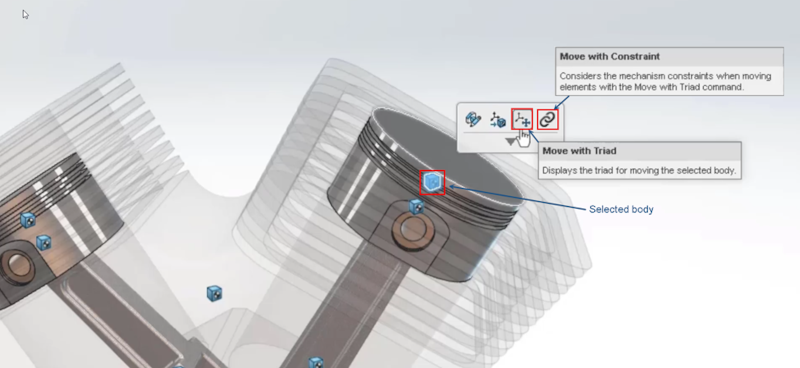

有一个新的 3D 机器人机械手，使您能够使用轴和圆弧手柄轻松移动和旋转零件和组件进行线性和旋转调整。您可以使用上下文工具栏中的“与三元组一起移动”选项访问它。这有助于在图形区域的机构内移动主体，以便于可视化。

选择机器人后，禁用“带约束移动”选项允许您通过使用机器人的轴和圆弧手柄拖动物体来自由移动物体，同时忽略机构中设置的约束。您可以在图形区域中粗略定位主体，以获得清晰的可见性以选择几何，例如，在创建关节时，然后使用关节/机构求解来组装系统。

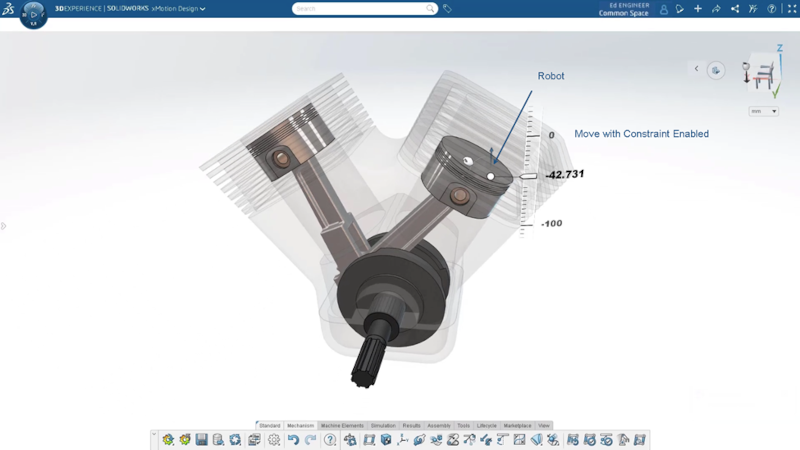

启用了“带约束移动”选项的机器人允许您根据工程连接在尊重装配约束的同时移动对象，因此您可以快速检查、捕获、保存或修改机构的当前状态。

要了解有关 FD03 更新的更多信息并观看有关此增强功能的视频，请在此处查看新增功能页面。
