SOLIDWOKS 模板是所有使用 SOLIDWORKS 的工程师都一定会使用到的功能。所有工程师都知道, 当我们创建零件、装配体或者工程图时,都会先选择相应的模板,甚至有些工程师还会对自己根据 自己的需求针对性定制模板,从而加快自己的绘图速度或者规范自己的绘图习惯。
SW的模板格式
第一种是零件 3D的模板:这个是我们画三维零件的模板,零件格式的后缀是“.sldprt”。零件模板格 式的后缀是“.prtdot”。 第二种是3D装配的模板:这个是我们3D装配的模板,3D装配格式的后缀是“.sldasm”。 3D装配模 板格式的后缀是“.asmdot”。 第三种是零件工程图的模板:这个是我们画工程图的模板,工程图的后缀是“.slddrw”。零件模板格 式的后缀是“.drwdot”。

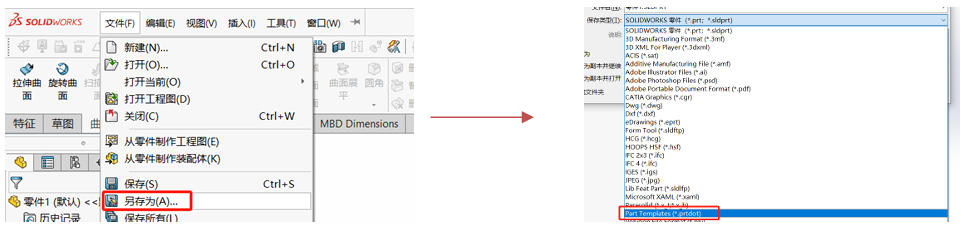

保存模板格式的方法均为设置好模板后,点击文件——另存——选择对应格式后保存。
在使用模板的过程中,很多工程师也经常会遇到一些模板问题的报错,本篇将为大家列举一些常见 的模板报错问题以及解决方法。

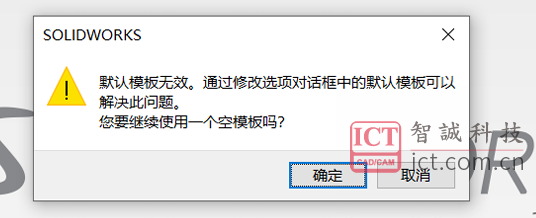

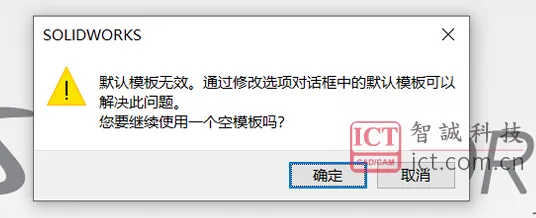

一、问题描述:默认模板无效。
通常的原因和解决方法有:
1、模板文件路径错误 出现这种情况通常是因为 SW的模板文件所在路径发生了变化,或者模板文件被删除了。解决方法是在 SW的系统选项默认模板中重新为其指定正确的路径,如果需要将自定义的模板设为默认模板,则需重新制作新的模板后将其另存为相应的模板文件名,并将文件保存在正确的路径下。
2、模板文件本身的问题 这个问题可能是由于模板文件本身出现了错误,或者被破坏了。解决方法是尝试打开新的模板文件,如果新的模板文件可以正确打开,则原模板文件出现了问题,需要重新创建或者修复该文件。如果新的模板文件也无法打开,则问题可能是SW本身存在错误,需要卸载并重新安装软件。 3、杀毒软件、防火墙的阻拦或者加密原因 有时候,杀毒软件或防火墙会将 SW的模板文件视为恶意软件或病毒,并阻拦软件进行读取和加载。或者是有些工程师的公司对各种文件格式进行了严格的加密管控。解决方法是在杀毒软件或防火墙设置中将SW以及SW相关的格式文件添加到信任列表中,以便系统可以识别和允许SW加载模板文件。

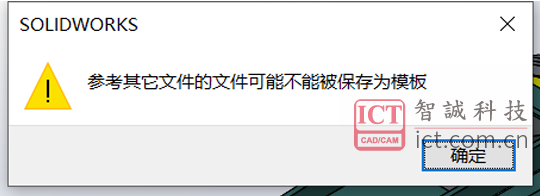

二、问题描述:保存装配体模板文件时,提示参考其他文件的文件可能不能被保存为模板。
如果出现该提示,说明在保存模板时,零件、装配体、或者工程图中是带有某些零件信息的,要解决这个问题,我们只需删掉其中的参考信息即可。 在装配体中,删除其中带有的零件或者子装配体,即可选择保存。
三、问题描述:打开第三方格式文件(例如stp、x_t等格式)时,除了模型本身的装配体零部件以外,多出了其余零件

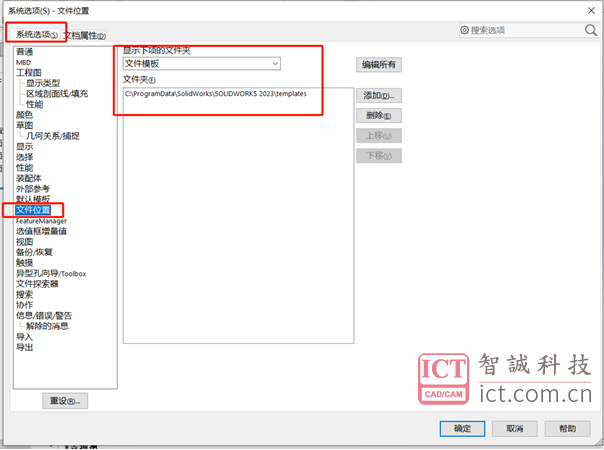

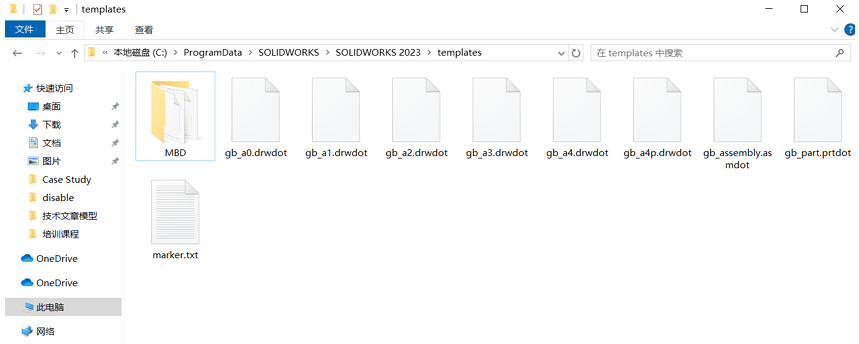

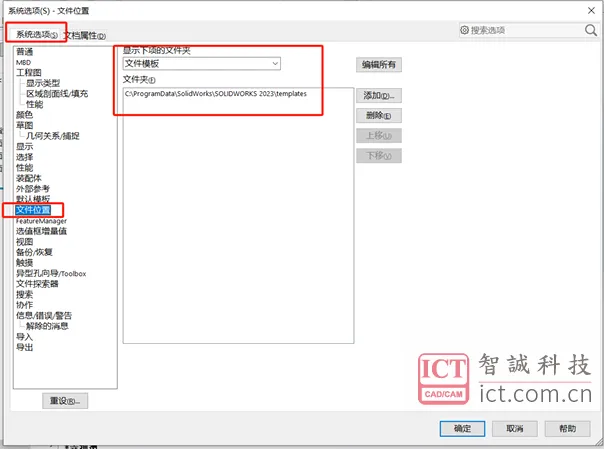

产生问题的原因:打开第三方格式文件时,系统自动调用默认的模板打开,由于模板被意外修改导致模板内带有零件,所以打开后的模型就带有额外的零件。 解决方法:在系统选项文件位置中找到文件模板的引用路径,观察是否路径出(下图为 SOLIWORKS 文件模板的默认路径)。检查默认的装配体模板,看默认使用的装配体模板中是否带有多余的零件。重新制作或者删除问题模板中多余的零件后重新保存。即可恢复正常。
